EMC屏蔽夾排組，用螺絲釘固定

帶或不帶應力釋放功能組件

獲取免費樣品

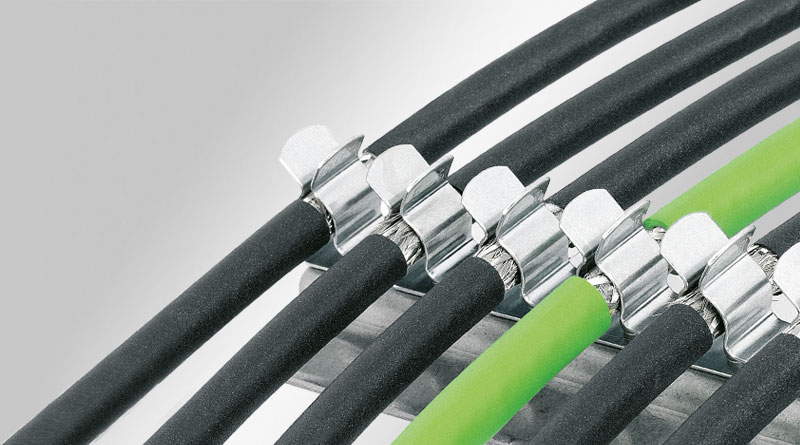

使用EMC接地組合時，必須將多根電纜的屏蔽層連接到地電位。它們易于使用，并且可以在狹小的空間內有效接地并釋放多達12根電纜的應力。有多種不同的夾體組合，用戶最多可配置12個SKL或MSKL屏蔽夾，這些屏蔽夾直接安裝在夾體組件的表面，以確保緊密連接。

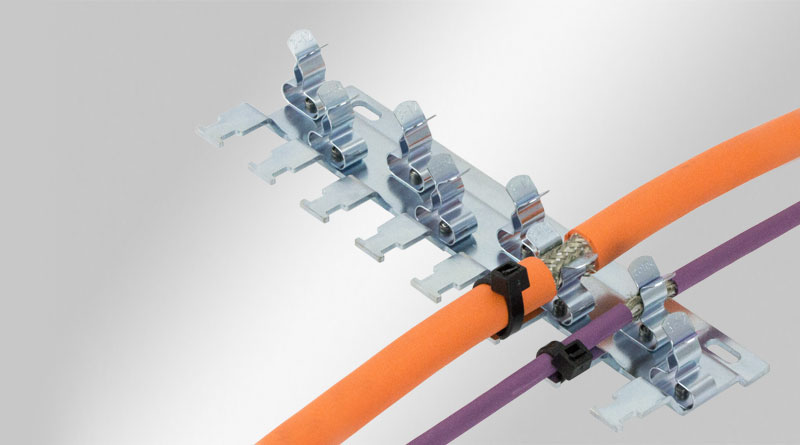

當使用帶有集成應力消除裝置的電纜時，可以用扎帶固定電纜。以滿足EN 62444的應力消除。

可以安裝以下所列的EMC屏蔽夾：

SKL 1.5-3 | SKL 3-6 | SKL 6-8 | SKL 8-11

MSKL 3-12

SKL屏蔽夾成一排安裝，MSKL屏蔽夾成交錯的雙排安裝，從而節約了空間的使用。

接地組件很容易通過螺釘固定到安裝板上。

下載PDF產品手冊

獲取免費樣品

規格

材料	屏蔽夾: 彈簧鋼，鍍鋅咬合腳: 彈簧鋼腳托架: 鋼，鍍鋅
安裝形式	用螺釘固定
安裝位置	金屬片
屬性	防震

產品優勢

電纜屏蔽的最佳接觸面積
屏蔽接觸和應力釋放功能分開
容易安裝和拆卸
持續不斷地在電纜屏蔽層上施加壓力，不需要對壓力作出調整
防震，無需維護
優化的設計可以更加節省使用空間
可以設計特殊的排組以符合客戶的需求

產品類型和尺寸

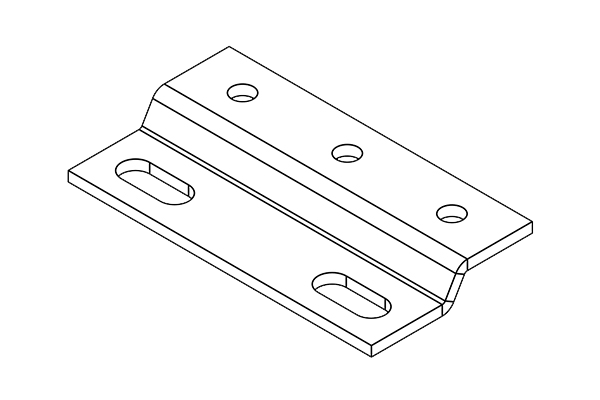

RLF (x3)

訂貨號	36965
EAN	4251269305191
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	3
電纜的數量	3
長度	46.2 mm
寬度	24 mm
高度	5.5 mm
安裝高度	5.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

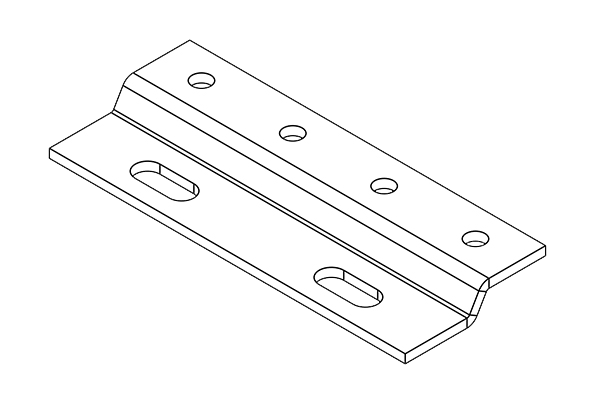

RLF (x4)

訂貨號	36984
EAN	4251269305207
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	4
電纜的數量	4
長度	60.8 mm
寬度	24 mm
高度	5.5 mm
安裝高度	5.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

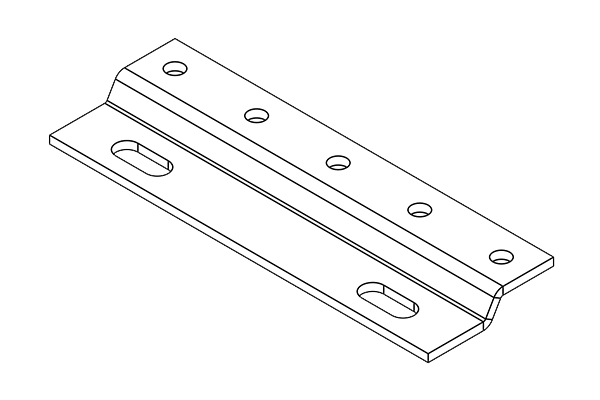

RLF (x5)

訂貨號	36958
EAN	4251269305160
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	5
電纜的數量	5
長度	72.4 mm
寬度	24 mm
高度	5.5 mm
安裝高度	5.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

RLF (x6)

訂貨號	36952
EAN	4251269305122
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	6
電纜的數量	6
長度	88 mm
寬度	24 mm
高度	5.5 mm
安裝高度	5.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

RLF (x7)

訂貨號	36963
EAN	4251269305184
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	7
電纜的數量	7
長度	103.6 mm
寬度	24 mm
高度	5.5 mm
安裝高度	5.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

RLF (x8)

訂貨號	36953
EAN	4251269305139
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	8
電纜的數量	8
長度	119.2 mm
寬度	24 mm
高度	5.5 mm
安裝高度	5.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

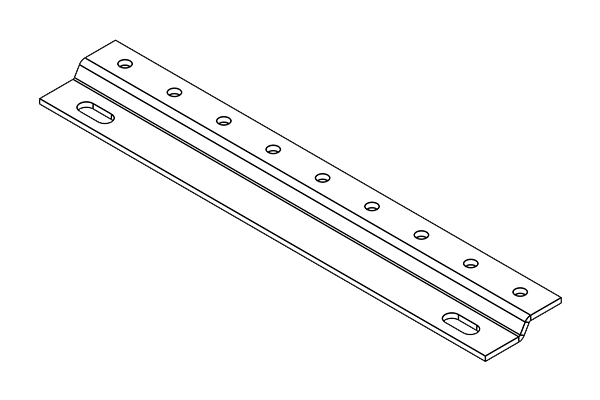

RLF (x9)

訂貨號	36985
EAN	4251269305214
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	9
電纜的數量	9
長度	140.8 mm
寬度	24 mm
高度	5.5 mm
安裝高度	5.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

RLF (x10)

訂貨號	36954
EAN	4251269305146
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	10
電纜的數量	10
長度	150.4 mm
寬度	24 mm
高度	5.5 mm
安裝高度	5.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

RLF (x11)

訂貨號	36955
EAN	4251269305153
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	11
電纜的數量	11
長度	166 mm
寬度	24 mm
高度	5.5 mm
安裝高度	5.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

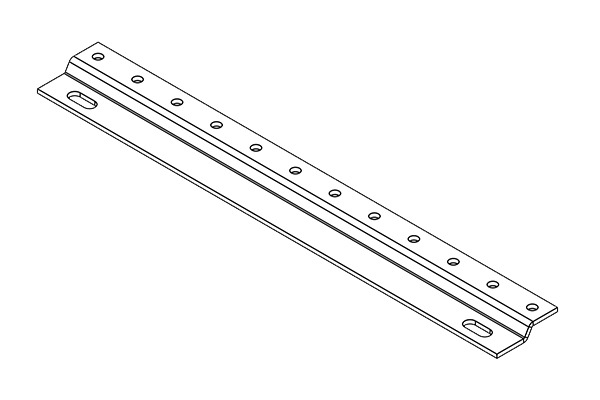

RLF (x12)

訂貨號	36962
EAN	4251269305177
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	12
電纜的數量	12
長度	181.6 mm
寬度	24 mm
高度	5.5 mm
安裝高度	5.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

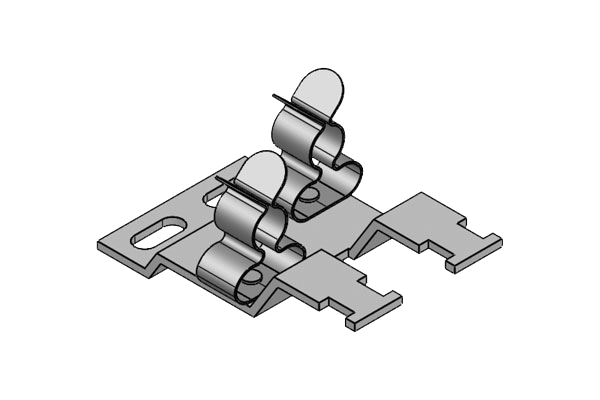

RLFZ-M (x2)

訂貨號	38069.002
EAN	4251269322310
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	2
寬度	54.1 mm
高度	14.2 mm
安裝高度	14.2 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	2
長度	36 mm

有存貨

要求報價

數據表

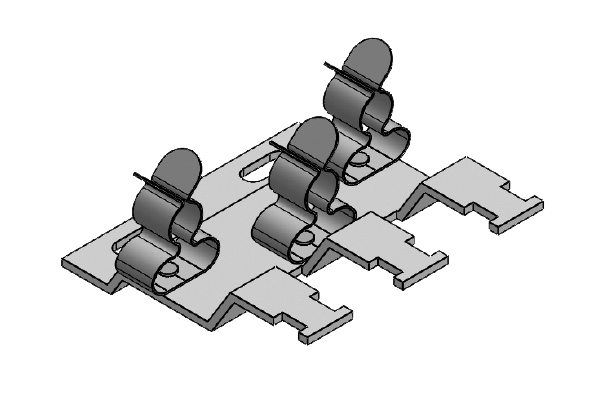

RLFZ-M (x3)

訂貨號	38070.002
EAN	4251269318016
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	3
寬度	54.1 mm
高度	14.2 mm
安裝高度	14.2 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	3
長度	52 mm

有存貨

要求報價

數據表

RLFZ-M (x4)

訂貨號	38071.002
EAN	4251269318023
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	4
寬度	54.1 mm
高度	14.2 mm
安裝高度	14.2 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	4
長度	73 mm

有存貨

要求報價

數據表

RLFZ-M (x5)

訂貨號	38072.002
EAN	4251269318030
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	5
寬度	54.1 mm
高度	14.2 mm
安裝高度	14.2 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	5
長度	94 mm

有存貨

要求報價

數據表

RLFZ-M (x6)

訂貨號	38073.002
EAN	4251269318047
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	6
寬度	54.1 mm
高度	14.2 mm
安裝高度	14.2 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	6
長度	115 mm

有存貨

要求報價

數據表

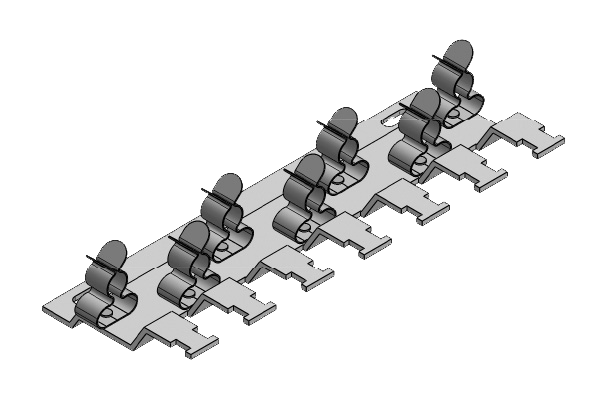

RLFZ-M (x7)

訂貨號	38074.002
EAN	4251269318054
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	7
寬度	54.1 mm
高度	14.2 mm
安裝高度	14.2 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	7
長度	136 mm

有存貨

要求報價

數據表

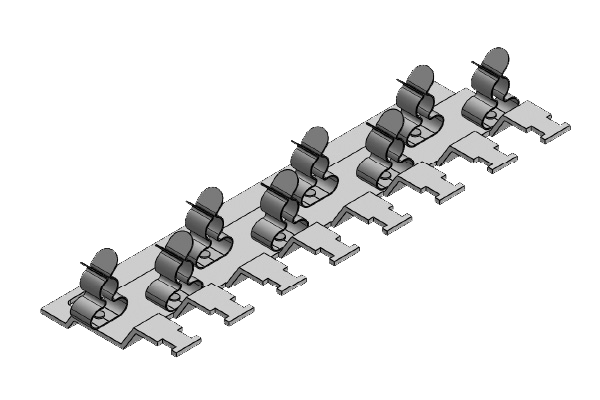

RLFZ-M (x8)

訂貨號	38075.002
EAN	4251269318061
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	8
寬度	54.1 mm
高度	14.2 mm
安裝高度	14.2 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	8
長度	157 mm

有存貨

要求報價

數據表

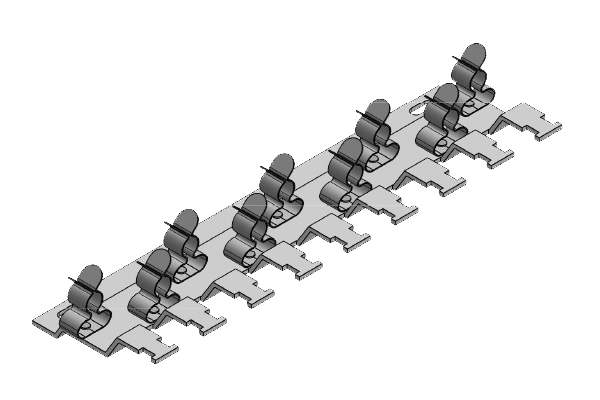

RLFZ-M (x9)

訂貨號	38076.002
EAN	4251269318078
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	9
寬度	54.1 mm
高度	14.2 mm
安裝高度	14.2 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	9
長度	178 mm

有存貨

要求報價

數據表

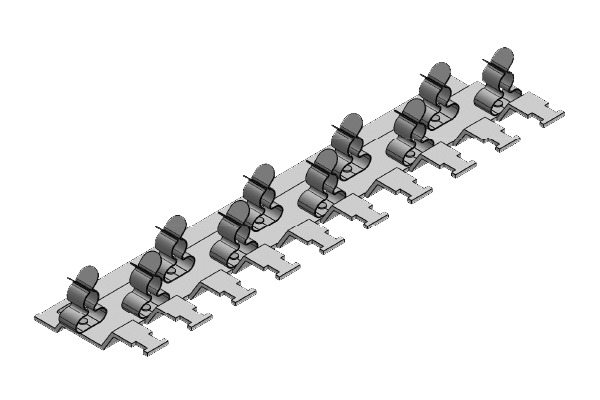

RLFZ-M (x10)

訂貨號	38077.002
EAN	4251269318085
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	10
寬度	54.1 mm
高度	14.2 mm
安裝高度	14.2 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	10
長度	199 mm

有存貨

要求報價

數據表

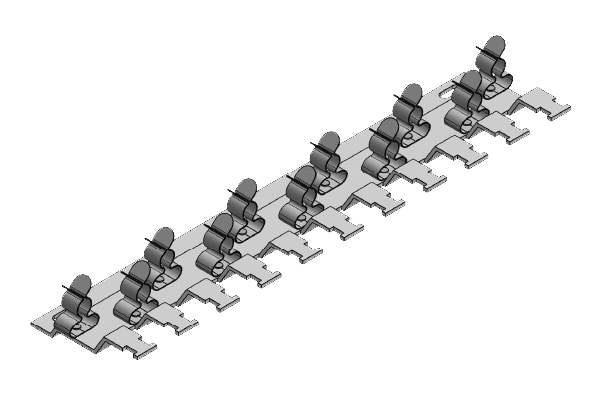

RLFZ-M (x11)

訂貨號	38078.002
EAN	4251269318092
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	11
寬度	54.1 mm
高度	14.2 mm
安裝高度	14.2 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	11
長度	220 mm

有存貨

要求報價

數據表

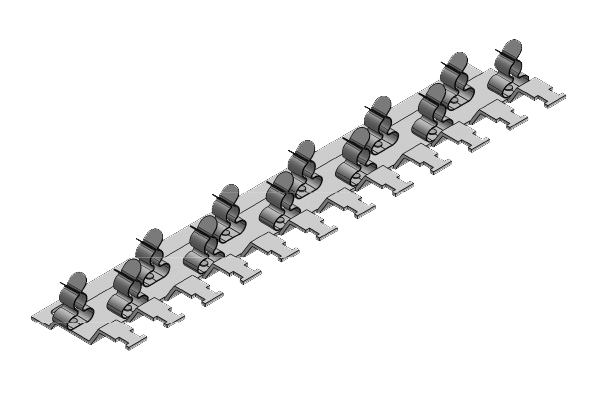

RLFZ-M (x12)

訂貨號	38079.002
EAN	4251269318108
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	12
寬度	54.1 mm
高度	14.2 mm
安裝高度	14.2 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	12
長度	241 mm

有存貨

要求報價

數據表

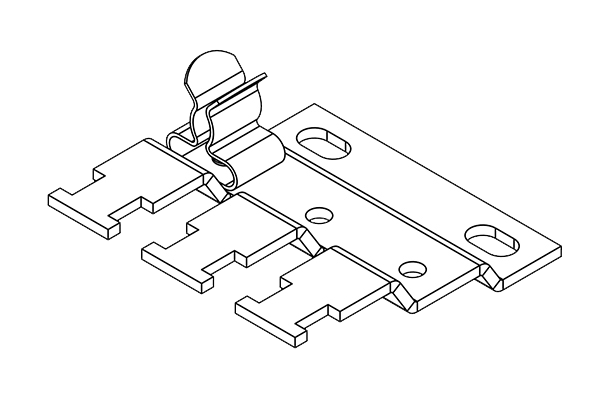

RLFZ (x3)

訂貨號	38005
EAN	4251269305757
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	3
寬度	44.4 mm
高度	10.5 mm
安裝高度	10.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	3
長度	41.2 mm

有存貨

要求報價

數據表

RLFZ (x4)

訂貨號	38010
EAN	4251269305764
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	4
寬度	44.4 mm
高度	10.5 mm
安裝高度	10.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	4
長度	56.8 mm

有存貨

要求報價

數據表

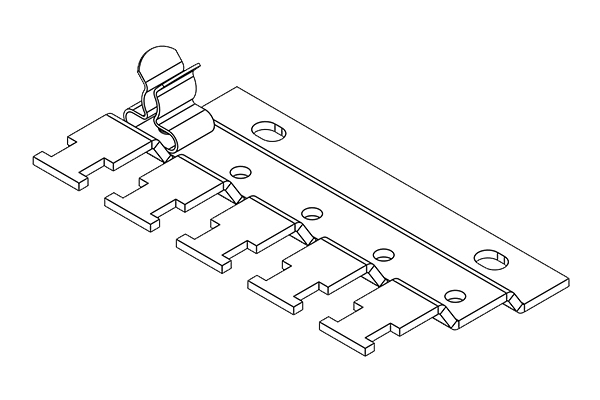

RLFZ (x5)

訂貨號	38015
EAN	4251269305771
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	5
寬度	44.4 mm
高度	10.5 mm
安裝高度	10.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	5
長度	72.4 mm

有存貨

要求報價

數據表

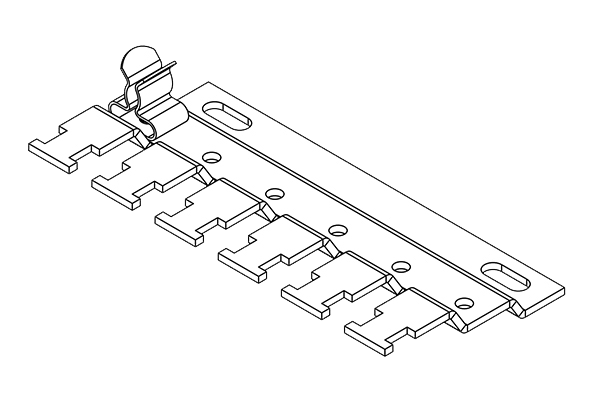

RLFZ (x6)

訂貨號	38020
EAN	4251269305788
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	6
寬度	44.4 mm
高度	10.5 mm
安裝高度	10.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	6
長度	88 mm

有存貨

要求報價

數據表

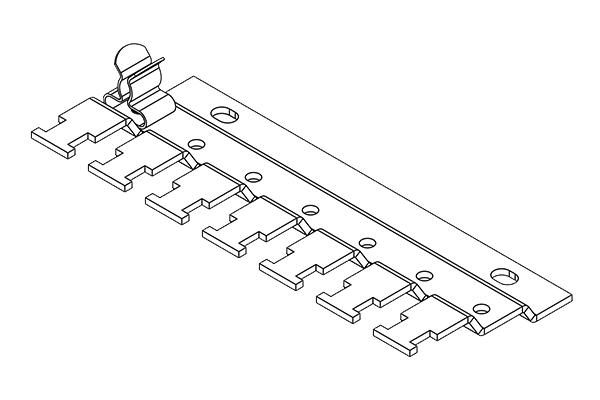

RLFZ (x7)

訂貨號	38025
EAN	4251269305795
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	7
寬度	44.4 mm
高度	10.5 mm
安裝高度	10.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	7
長度	103.6 mm

有存貨

要求報價

數據表

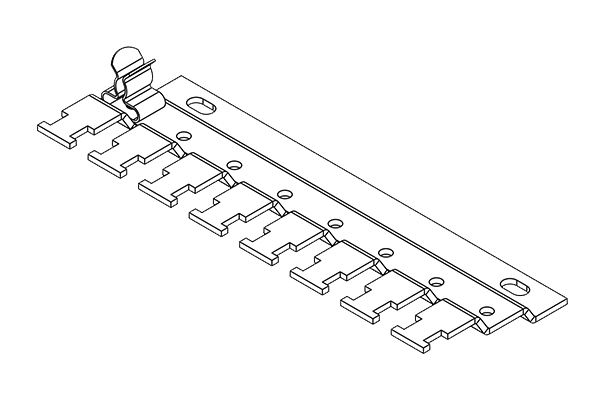

RLFZ (x8)

訂貨號	38030
EAN	4251269305801
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	8
寬度	44.4 mm
高度	10.5 mm
安裝高度	10.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	8
長度	119.2 mm

有存貨

要求報價

數據表

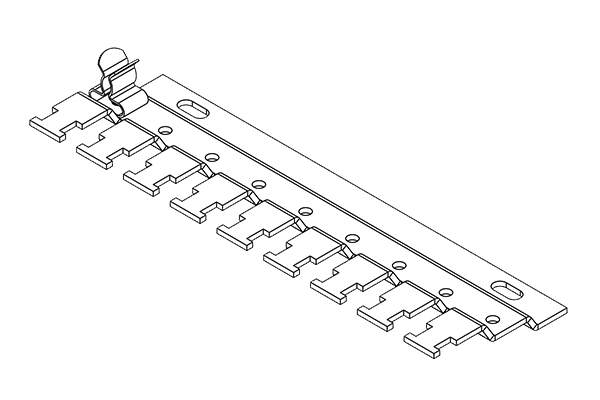

RLFZ (x9)

訂貨號	38035
EAN	4251269305818
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	9
寬度	44.4 mm
高度	10.5 mm
安裝高度	10.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	9
長度	134.8 mm

有存貨

要求報價

數據表

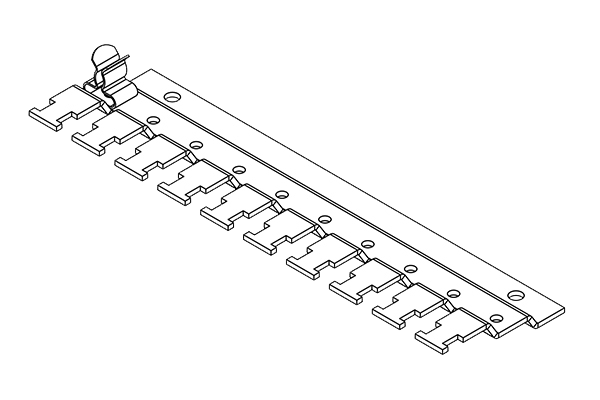

RLFZ (x10)

訂貨號	38040
EAN	4251269305825
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	10
寬度	44.4 mm
高度	10.5 mm
安裝高度	10.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	10
長度	150.4 mm

有存貨

要求報價

數據表

RLFZ (x11)

訂貨號	38045
EAN	4251269305832
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	11
寬度	44.4 mm
高度	10.5 mm
安裝高度	10.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	11
長度	166 mm

有存貨

要求報價

數據表

RLFZ (x12)

訂貨號	38050
EAN	4251269305849
包裝單位	1
安裝形式	用螺釘固定
安裝位置	金屬片
屏蔽接地端子的數量	12
寬度	44.4 mm
高度	10.5 mm
安裝高度	10.5 mm
孔的尺寸	M4
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	4.2 mm
張緊力按照 EN 62444標準	1
電纜的數量	12
長度	181.6 mm

有存貨

要求報價

數據表
