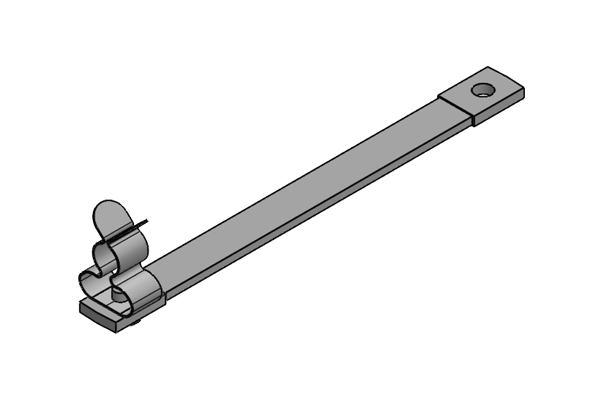

MB|100|6|M4|MSKL 3-12
| 訂貨號 | 32695.01 |
| EAN | 4251269324451 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 113 mm |
| 張緊力按照 | 不 |
| 寬度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M4 |
| 橫截面 | 6 mm2 |
| 電流負荷 | 67 - 80 A |

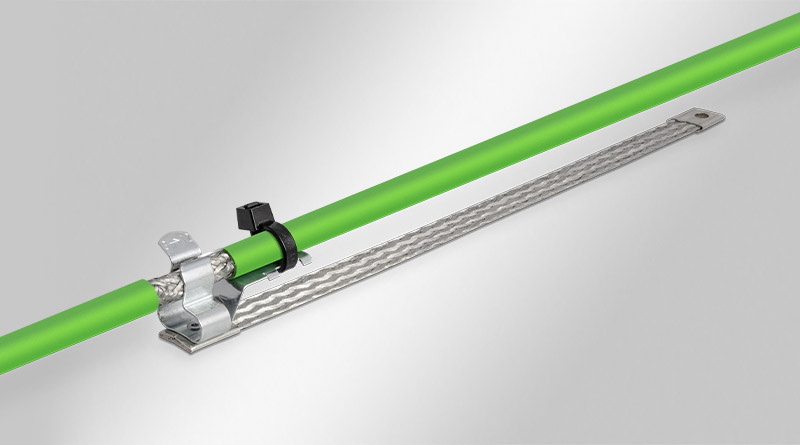

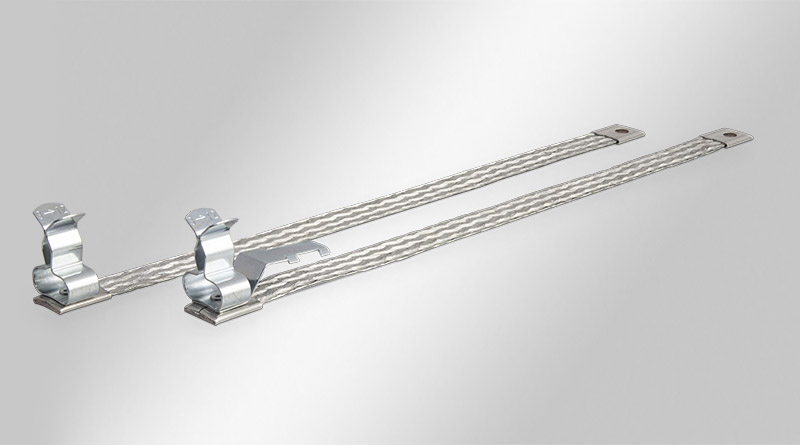

接地帶預裝屏蔽夾
帶/不帶應力釋放
接地帶的一端裝有屏蔽夾
此方案適用于空間有限的場合。
接地帶提供 M4 或 M6 固定孔。
規格
| 材料 | 屏蔽夾: 彈簧鋼，鍍鋅 底架: 銅,鍍鋅 (Cu-ETP) |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屬性 | 防震 |
產品優勢
- 安裝靈活
- 即使在難以接近的地方也可以安裝
- 接地帶含預壓的端子片
- 標準產品，貨期短
- 元件經UL認證
產品類型和尺寸

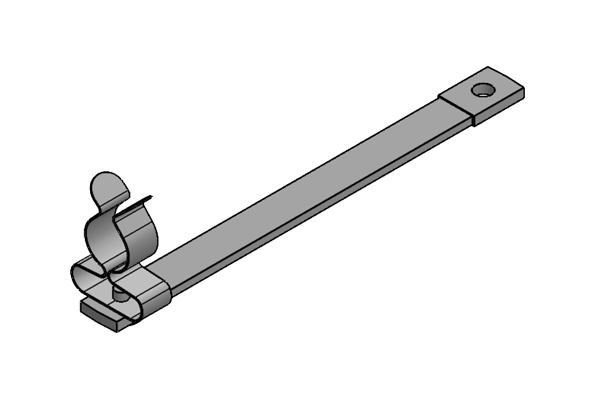

MB|100|6|M4|MSKL 8-18
| 訂貨號 | 32695.02 |
| EAN | 4251269324468 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 113 mm |
| 張緊力按照 | 不 |
| 寬度 | 19.7 mm |
| 高度 | 31.2 mm |
| 孔的尺寸 | M4 |
| 橫截面 | 6 mm2 |
| 電流負荷 | 67 - 80 A |

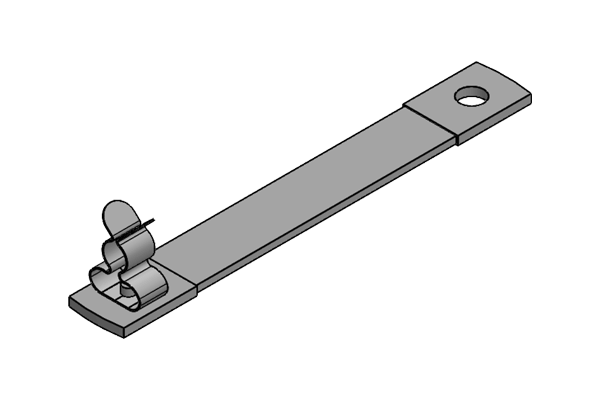

MB|100|10|M6+M4|MSKL 3-12
| 訂貨號 | 39711.01 |
| EAN | 4251269324413 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 120 mm |
| 張緊力按照 | 不 |
| 寬度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M6 |
| 橫截面 | 10 mm2 |
| 電流負荷 | 89 - 106 A |

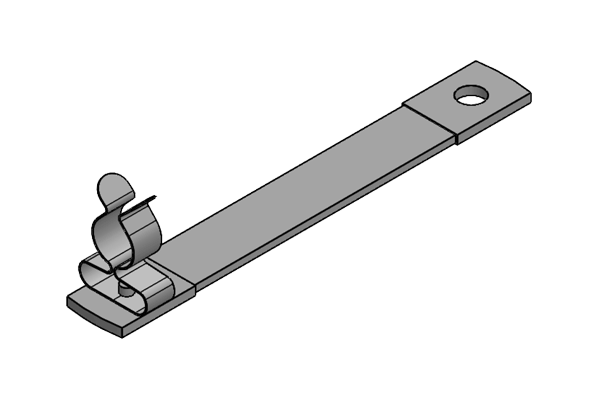

MB|100|10|M6+M4|MSKL 8-18
| 訂貨號 | 39711.02 |
| EAN | 4251269324420 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 120 mm |
| 張緊力按照 | 不 |
| 寬度 | 19.7 mm |
| 高度 | 31.2 mm |
| 孔的尺寸 | M6 |
| 橫截面 | 10 mm2 |
| 電流負荷 | 89 - 106 A |

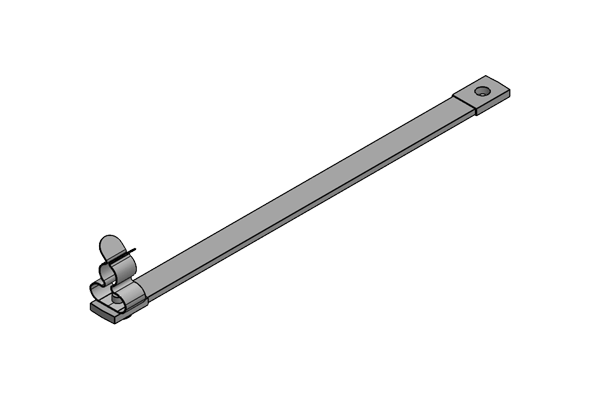

MB|150|6|M4|MSKL 3-12
| 訂貨號 | 39710.01 |
| EAN | 4251269324376 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 163 mm |
| 張緊力按照 | 不 |
| 寬度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M4 |
| 橫截面 | 6 mm2 |
| 電流負荷 | 67 - 80 A |

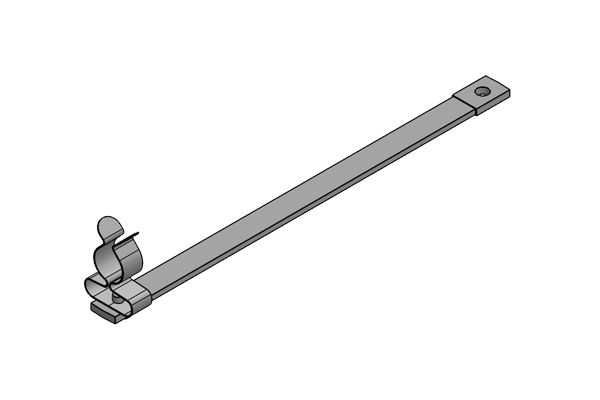

MB|150|6|M4|MSKL 8-18
| 訂貨號 | 39710.02 |
| EAN | 4251269324383 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 163 mm |
| 張緊力按照 | 不 |
| 寬度 | 19.7 mm |
| 高度 | 31.2 mm |
| 孔的尺寸 | M4 |
| 橫截面 | 6 mm2 |
| 電流負荷 | 67 - 80 A |

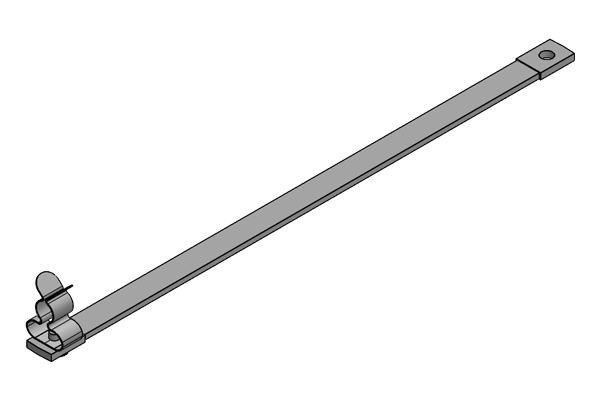

MB|200|6|M4|MSKL 3-12
| 訂貨號 | 32707.01 |
| EAN | 4251269324499 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 213 mm |
| 張緊力按照 | 不 |
| 寬度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M4 |
| 橫截面 | 6 mm2 |
| 電流負荷 | 67 - 80 A |
MB|100|6|M4|Z-MSKL 3-12
| 訂貨號 | 32695.011 |
| EAN | 4251269324475 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 113 mm |
| 張緊力按照 | 是 |
| 寬度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M4 |
| 橫截面 | 6 mm2 |
| 電流負荷 | 67 - 80 A |
MB|100|6|M4|Z-MSKL 8-18
| 訂貨號 | 32695.021 |
| EAN | 4251269324482 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 113 mm |
| 張緊力按照 | 是 |
| 寬度 | 19.7 mm |
| 高度 | 31.2 mm |
| 孔的尺寸 | M4 |
| 橫截面 | 6 mm2 |
| 電流負荷 | 67 - 80 A |

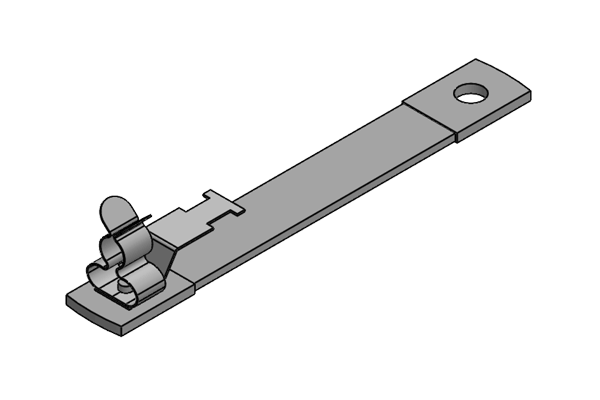

MB|100|10|M6+M4|Z-MSKL 3-12
| 訂貨號 | 39711.011 |
| EAN | 4251269324437 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 120 mm |
| 張緊力按照 | 是 |
| 寬度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M6 |
| 橫截面 | 10 mm2 |
| 電流負荷 | 89 - 106 A |

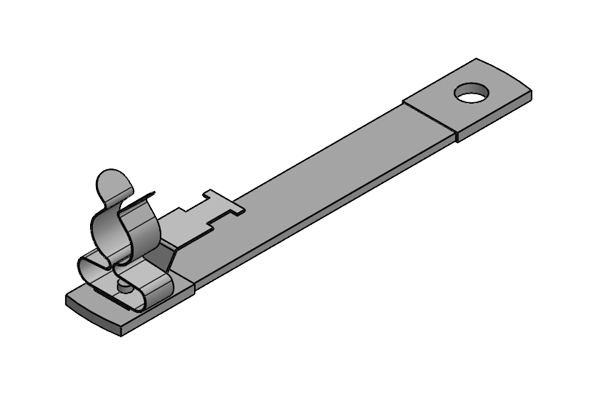

MB|100|10|M6+M4|Z-MSKL 8-18
| 訂貨號 | 39711.021 |
| EAN | 4251269324444 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 120 mm |
| 張緊力按照 | 是 |
| 寬度 | 19.7 mm |
| 高度 | 31.2 mm |
| 孔的尺寸 | M6 |
| 橫截面 | 10 mm2 |
| 電流負荷 | 89 - 106 A |

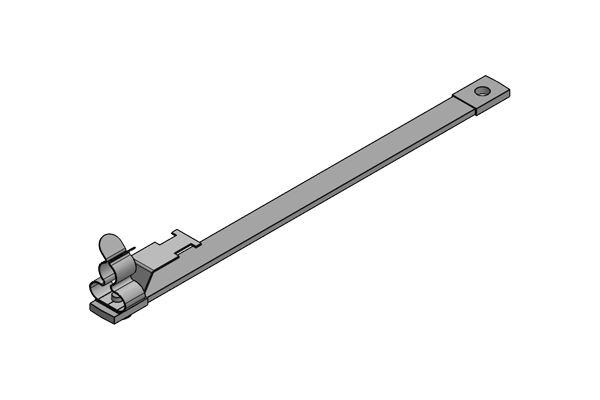

MB|150|6|M4|Z-MSKL 3-12
| 訂貨號 | 39710.011 |
| EAN | 4251269324390 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 163 mm |
| 張緊力按照 | 是 |
| 寬度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M4 |
| 橫截面 | 6 mm2 |
| 電流負荷 | 67 - 80 A |
MB|150|6|M4|Z-MSKL 8-18
| 訂貨號 | 39710.021 |
| EAN | 4251269324406 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 163 mm |
| 張緊力按照 | 是 |
| 寬度 | 19.7 mm |
| 高度 | 31.2 mm |
| 孔的尺寸 | M4 |
| 橫截面 | 6 mm2 |
| 電流負荷 | 67 - 80 A |

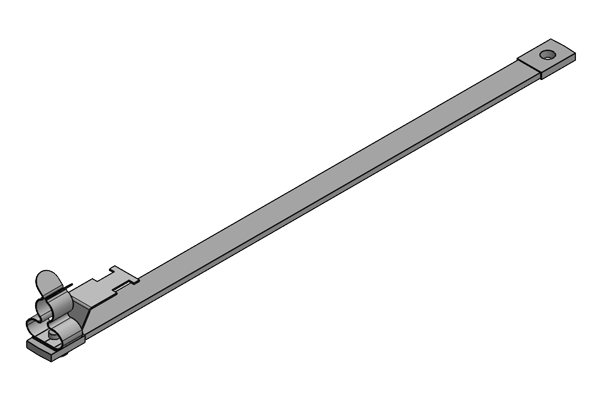

MB|200|6|M4|Z-MSKL 3-12
| 訂貨號 | 32707.011 |
| EAN | 4251269324512 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 鉚接 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 213 mm |
| 張緊力按照 | 是 |
| 寬度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M4 |
| 橫截面 | 6 mm2 |
| 電流負荷 | 67 - 80 A |
