EMC 屏蔽夾, 用于35 mm H型 DIN導軌，帶卡扣式安裝結構

帶或不帶應力釋放

獲取免費樣品

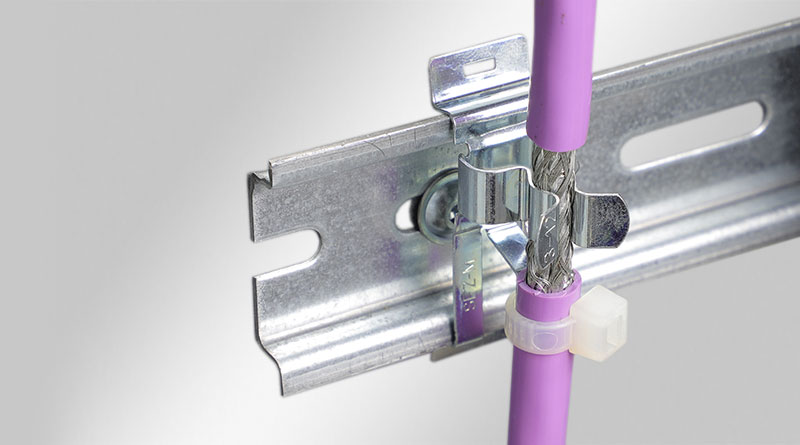

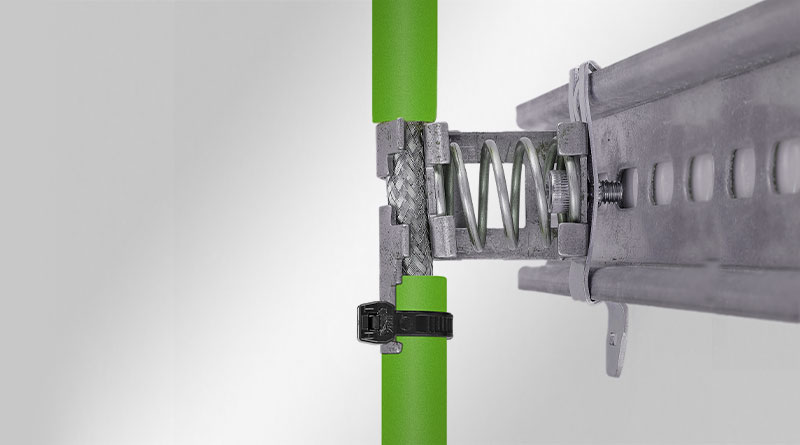

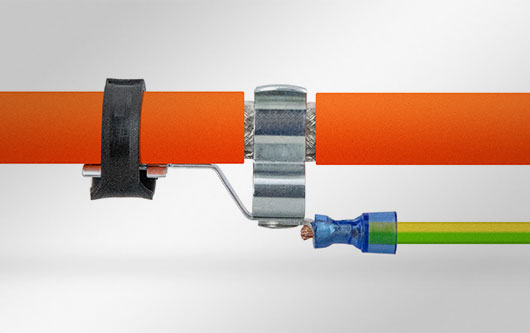

使用EMC屏蔽夾，必須將電纜的屏蔽層連接到地電位。它們易于使用并且有效地將單根電纜的屏蔽層接地。

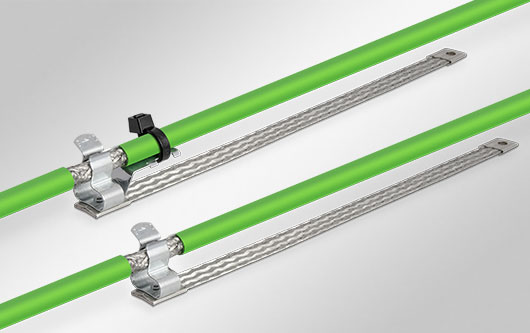

當使用帶有集成應力消除裝置時，可以使用扎帶固定電纜。由此實現滿足EN 62444的應力釋放。我們還提供具有雙重應力釋放功能的EMC屏蔽夾。請查詢PROFINET安裝指南。

由于其特殊的設計，MSKL的夾緊范圍非常大，而尺寸卻相對較小。（例如：MSKL 3-12，可裝配12mm電纜屏蔽層：寬度26.25mm）。

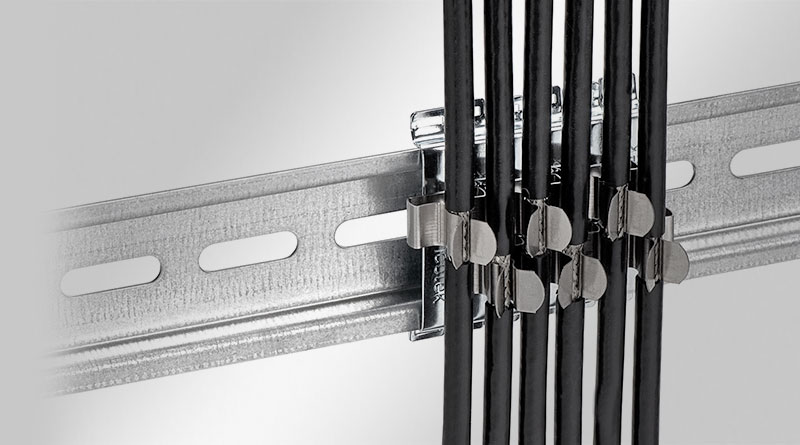

簡易型屏蔽夾SFS|SKL的交錯排列可最大程度地利用空間。適用于需要在連接點或控制器輸入附近進行EMC屏蔽的應用。

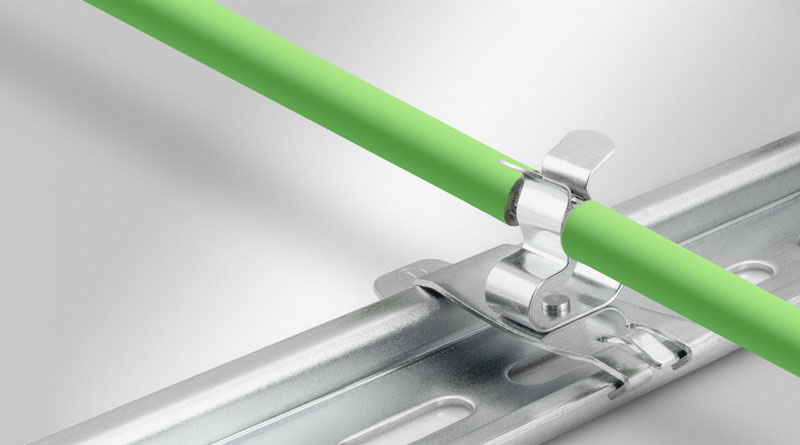

屏蔽夾可以輕松的固定到35 mm DIN導軌上。

下載PDF產品手冊

獲取免費樣品

規格

材料	屏蔽夾: 彈簧鋼，鍍鋅屏蔽支架: 鋼，鍍鋅咬合腳: 彈簧鋼
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屬性	防震

產品優勢

部分型號集成了應力消除功能
電纜屏蔽的最佳接觸面積
屏蔽接觸和應力釋放功能分開
無需工具，快速安裝
持續不斷地在電纜屏蔽層上施加壓力，不需要對壓力作出調整
優化的設計可以到達更高空間利用率
防震，無需維護
集成雙重應力釋放功能根據PROFINET安裝指導

產品類型和尺寸

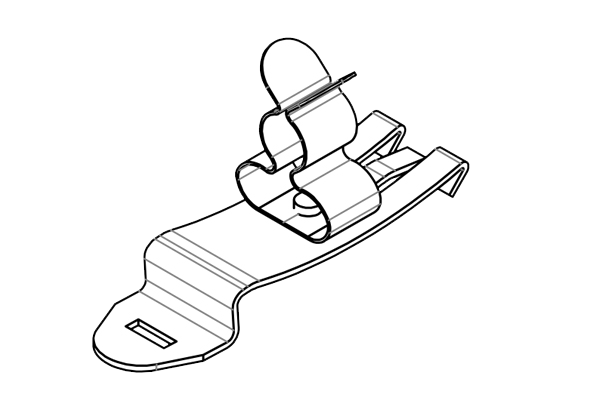

SF|MSKL 3-12

訂貨號	37616
EAN	4251269316937
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	12 mm
長度	50.3 mm
寬度	15 mm
高度	26 mm

有存貨

要求報價

數據表

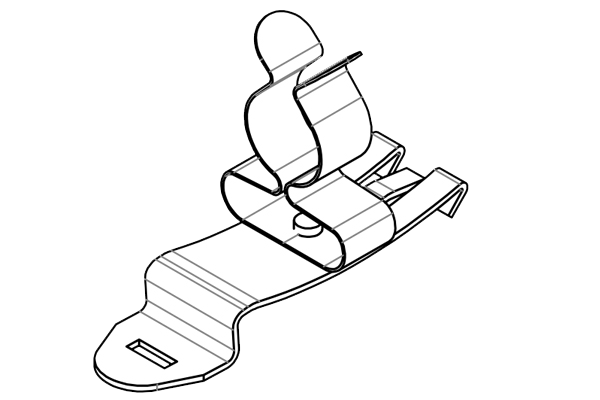

SF|MSKL 8-18

訂貨號	37618
EAN	4251269316944
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	8 mm
最大屏蔽直徑	18 mm
長度	50.3 mm
寬度	20 mm
高度	32.2 mm

有存貨

要求報價

數據表

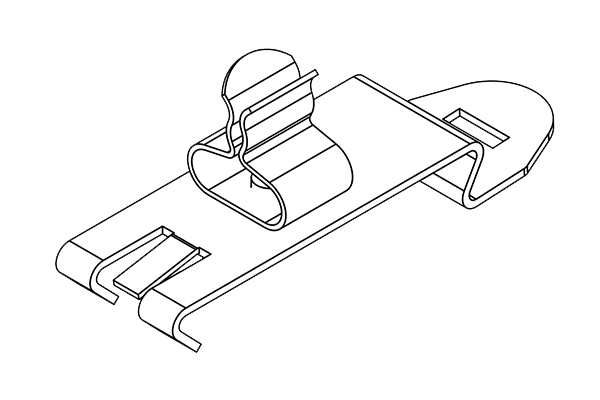

SF|SKL 1.5-3

訂貨號	36243
EAN	4251269302329
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	1.5 mm
最大屏蔽直徑	3 mm
長度	50.4 mm
寬度	14 mm
高度	20 mm

有存貨

要求報價

數據表

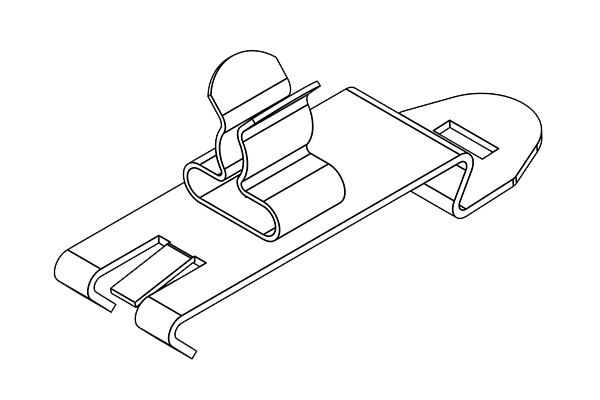

SF|SKL 3-6

訂貨號	36244
EAN	4251269302336
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	6 mm
長度	50.4 mm
寬度	14 mm
高度	20.5 mm

有存貨

要求報價

數據表

SF|SKL 6-8

訂貨號	36245
EAN	4251269302343
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	6 mm
最大屏蔽直徑	8 mm
長度	50.4 mm
寬度	14 mm
高度	21.9 mm

有存貨

要求報價

數據表

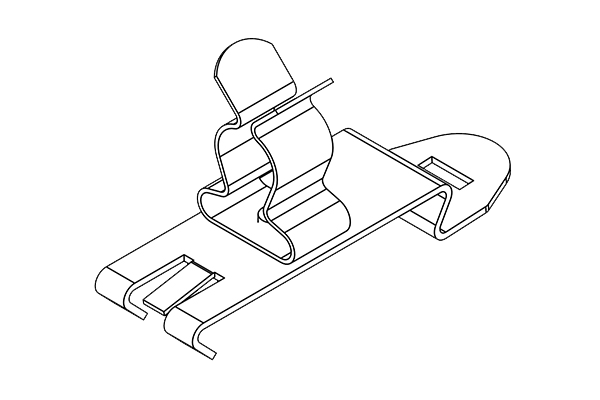

SF|SKL 8-11

訂貨號	36246
EAN	4251269302350
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	8 mm
最大屏蔽直徑	11 mm
長度	50.4 mm
寬度	14 mm
高度	26.9 mm

有存貨

要求報價

數據表

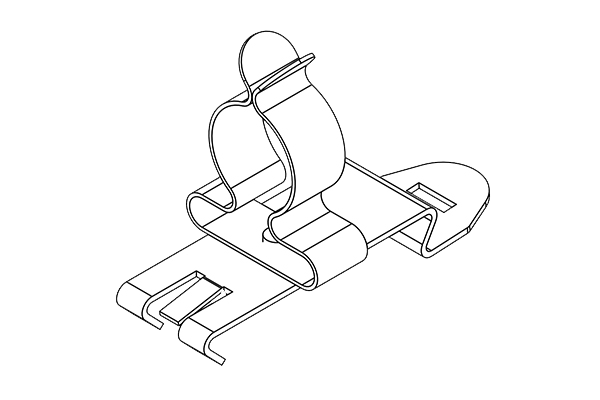

SF|SKL 11-17

訂貨號	36247
EAN	4251269302367
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	11 mm
最大屏蔽直徑	17 mm
長度	50.4 mm
寬度	21 mm
高度	33.9 mm

有存貨

要求報價

數據表

SF|SKL 17-22

訂貨號	36248
EAN	4251269302374
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	17 mm
最大屏蔽直徑	22 mm
長度	50.4 mm
寬度	26.5 mm
高度	41.4 mm

有存貨

要求報價

數據表

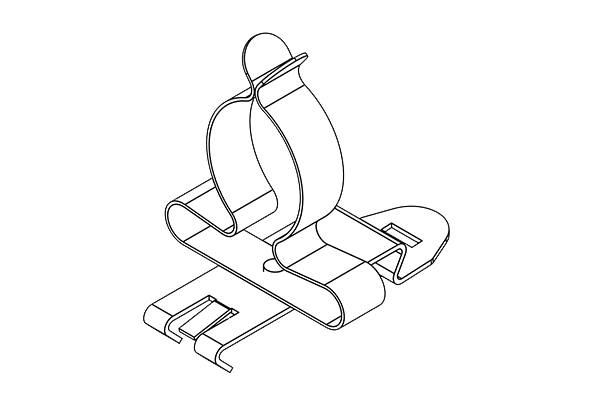

SF|SKL 22-30

訂貨號	36249
EAN	4251269302381
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	22 mm
最大屏蔽直徑	30 mm
長度	50.4 mm
寬度	34.5 mm
高度	45.8 mm

有存貨

要求報價

數據表

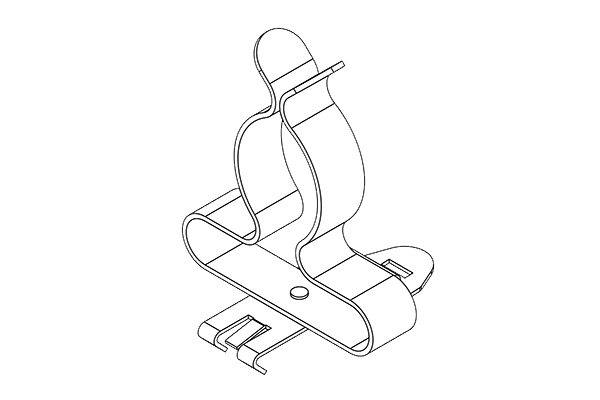

SF|SKL 30-38

訂貨號	36250
EAN	4251269302398
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	30 mm
最大屏蔽直徑	38 mm
長度	50.4 mm
寬度	46.5 mm
高度	68 mm

有存貨

要求報價

數據表

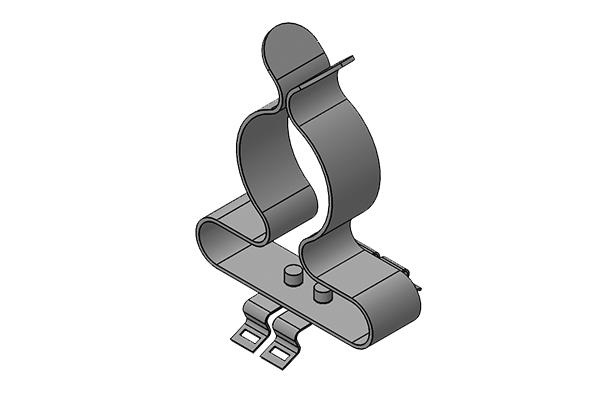

SF|SKL 38-48

訂貨號	36252
EAN	4251269302411
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	38 mm
最大屏蔽直徑	48 mm
長度	44 mm
寬度	48.5 mm
高度	77.5 mm

有存貨

要求報價

數據表

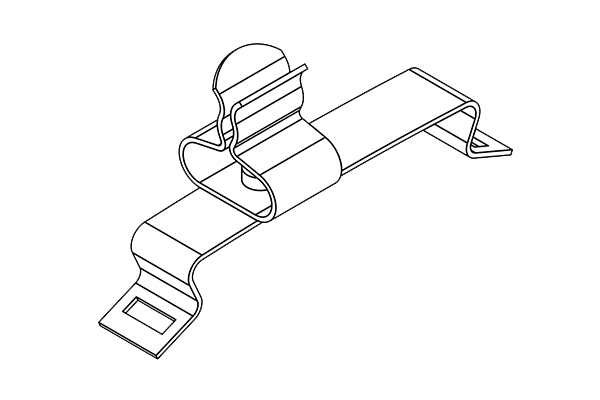

SFS|SKL 1.5-3

訂貨號	36810
EAN	4251269304873
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	1.5 mm
最大屏蔽直徑	3 mm
長度	43.4 mm
寬度	11.8 mm
高度	21.5 mm

有存貨

要求報價

數據表

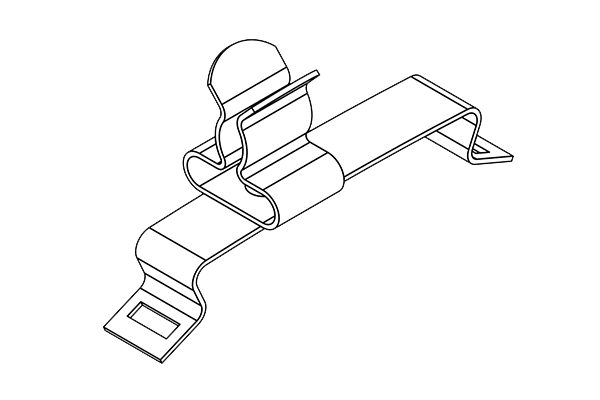

SFS|SKL 3-6

訂貨號	36815
EAN	4251269304880
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	6 mm
長度	43.4 mm
寬度	11.8 mm
高度	22.2 mm

有存貨

要求報價

數據表

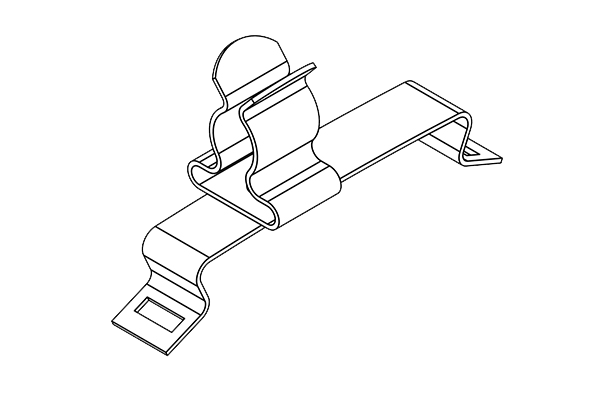

SFS|SKL 6-8

訂貨號	36820
EAN	4251269304897
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	6 mm
最大屏蔽直徑	8 mm
長度	43.4 mm
寬度	11.8 mm
高度	23.6 mm

有存貨

要求報價

數據表

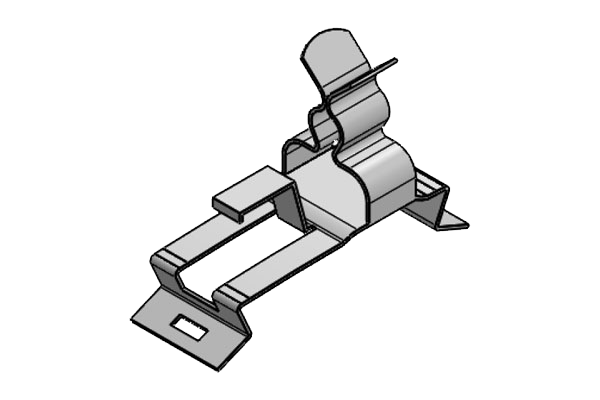

SFZ-M|MSKL 3-12

訂貨號	37620
EAN	4251269316951
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	12 mm
長度	43.4 mm
寬度	15 mm
高度	29.3 mm
安裝高度	20 mm

有存貨

要求報價

數據表

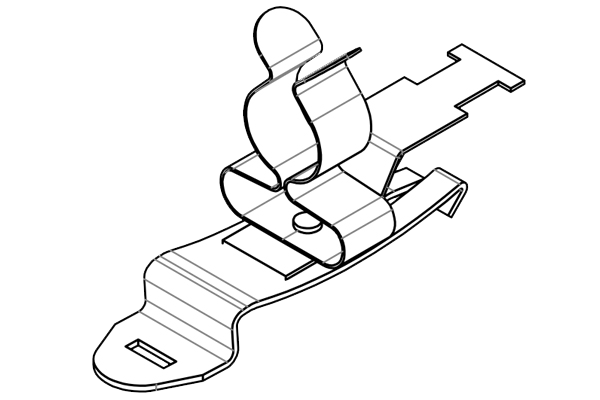

SFZ-M|MSKL 8-18

訂貨號	37622
EAN	4251269316968
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	8 mm
最大屏蔽直徑	18 mm
長度	61.4 mm
寬度	20 mm
高度	32.7 mm

有存貨

要求報價

數據表

SFZ|SKL 1.5-3

訂貨號	36850
EAN	4251269304903
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	1.5 mm
最大屏蔽直徑	3 mm
長度	56.9 mm
寬度	14 mm
高度	20.3 mm

有存貨

要求報價

數據表

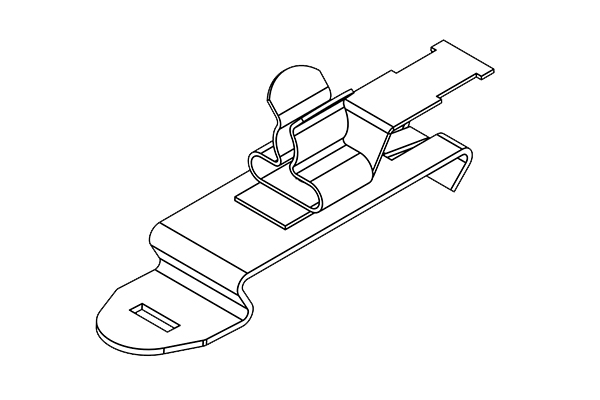

SFZ|SKL 3-6

訂貨號	36855
EAN	4251269304910
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	6 mm
長度	56.9 mm
寬度	14 mm
高度	21 mm

有存貨

要求報價

數據表

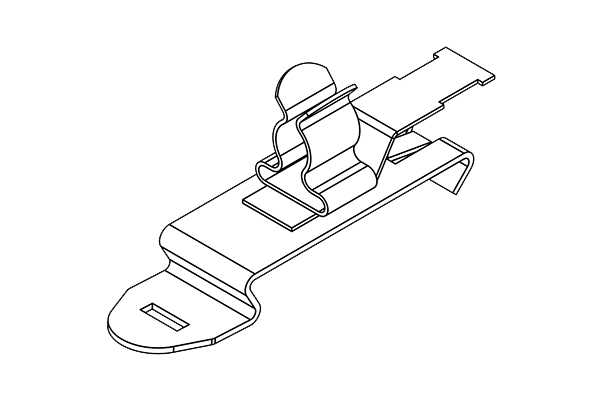

SFZ|SKL 6-8

訂貨號	36860
EAN	4251269304927
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	6 mm
最大屏蔽直徑	8 mm
長度	56.9 mm
寬度	14 mm
高度	22.4 mm

有存貨

要求報價

數據表

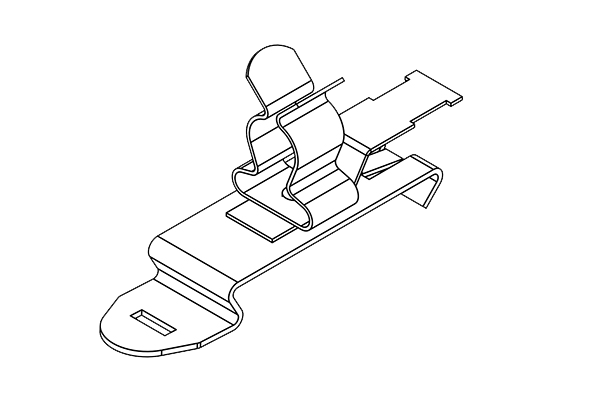

SFZ|SKL 8-11

訂貨號	36865
EAN	4251269304934
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	8 mm
最大屏蔽直徑	11 mm
長度	56.9 mm
寬度	14 mm
高度	27.4 mm

有存貨

要求報價

數據表

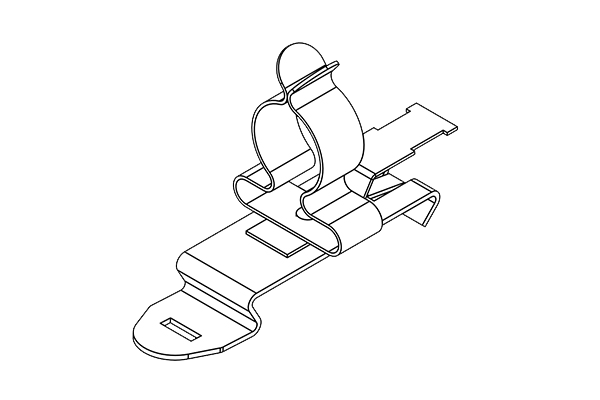

SFZ|SKL 11-17

訂貨號	36870
EAN	4251269304941
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	11 mm
最大屏蔽直徑	17 mm
長度	71.8 mm
寬度	21 mm
高度	34.4 mm

有存貨

要求報價

數據表

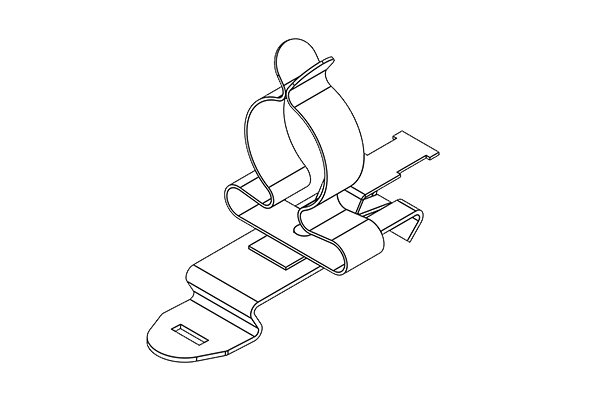

SFZ|SKL 17-22

訂貨號	36875
EAN	4251269304958
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	17 mm
最大屏蔽直徑	22 mm
長度	71.8 mm
寬度	26.5 mm
高度	41.9 mm

有存貨

要求報價

數據表

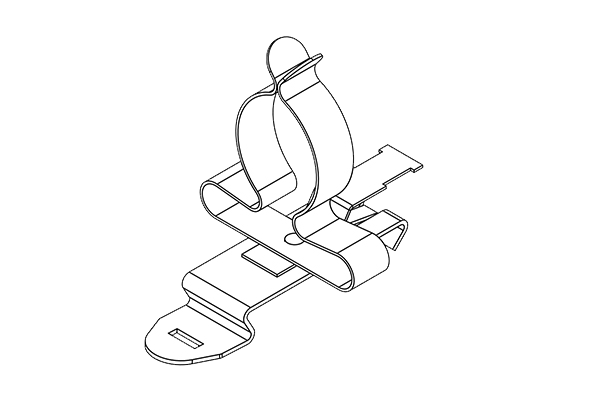

SFZ|SKL 22-30

訂貨號	36880
EAN	4251269304965
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	22 mm
最大屏蔽直徑	30 mm
長度	71.8 mm
寬度	35 mm
高度	46 mm

有存貨

要求報價

數據表

SFZ|SKL 30-38

訂貨號	36885
EAN	4251269319105
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	30 mm
最大屏蔽直徑	38 mm
長度	71.8 mm
寬度	46.5 mm
高度	68 mm

有存貨

要求報價

數據表

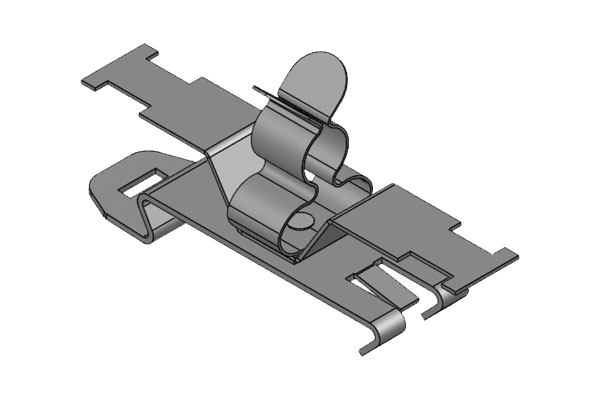

SF2Z-M|MSKL 3-12

訂貨號	37620.150
EAN	4251269321146
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
長度	59 mm
張緊力按照 EN 62444標準	1
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	12 mm
寬度	14.9 mm
高度	28.4 mm
安裝高度	21.5 mm

有存貨

要求報價

數據表

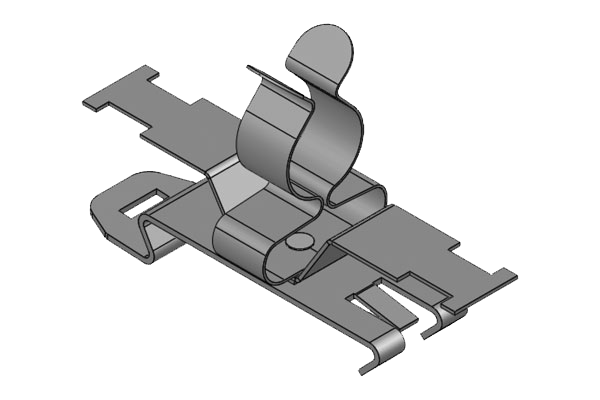

SF2Z-M|MSKL 8-18

訂貨號	37622.150
EAN	4251269321153
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
長度	59 mm
張緊力按照 EN 62444標準	1
屏蔽接地端子的數量	1
電纜的數量	1
最小屏蔽直徑	8 mm
最大屏蔽直徑	18 mm
寬度	19.7 mm
高度	34.7 mm
安裝高度	27.7 mm

有存貨

要求報價

數據表

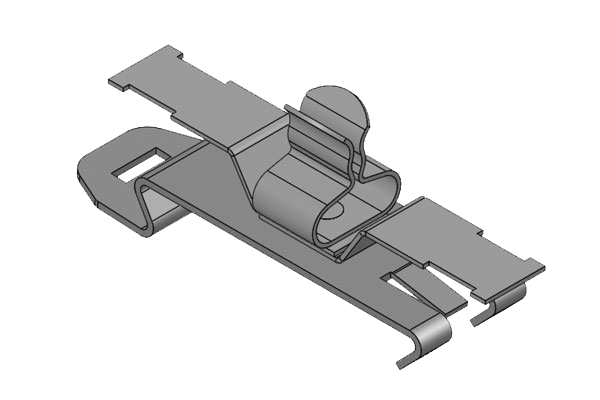

SF2Z|SKL 1.5-3

訂貨號	36850.150
EAN	4251269321160
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	1.5 mm
最大屏蔽直徑	3 mm
長度	54.5 mm
寬度	14 mm
高度	20.8 mm
安裝高度	13.9 mm

有存貨

要求報價

數據表

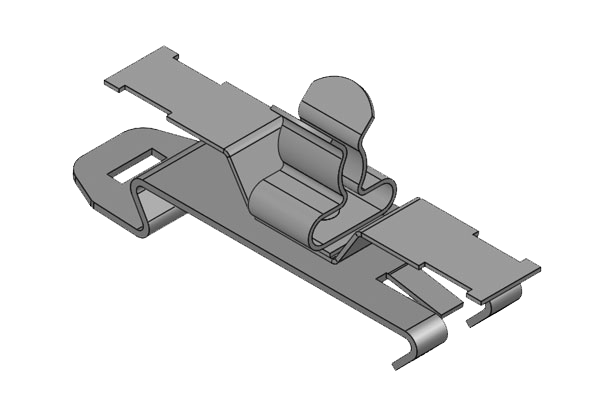

SF2Z|SKL 3-6

訂貨號	36855.150
EAN	4251269321177
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	6 mm
長度	54.5 mm
寬度	14 mm
高度	21.4 mm
安裝高度	14.5 mm

有存貨

要求報價

數據表

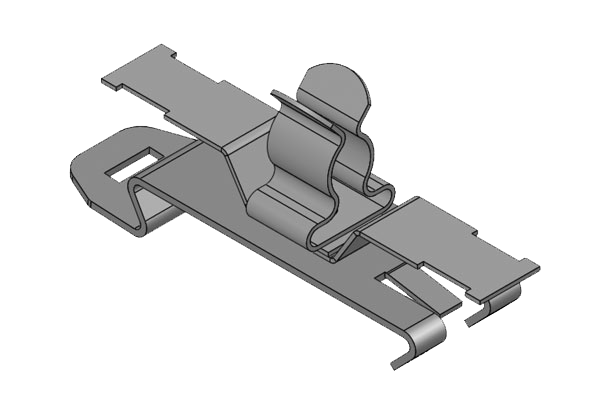

SF2Z|SKL 6-8

訂貨號	36860.150
EAN	4251269321184
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	6 mm
最大屏蔽直徑	8 mm
長度	54.5 mm
寬度	14 mm
高度	22.9 mm
安裝高度	16 mm

有存貨

要求報價

數據表

SF2Z|SKL 8-11

訂貨號	36865.150
EAN	4251269321191
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	8 mm
最大屏蔽直徑	11 mm
長度	54.5 mm
寬度	14 mm
高度	27.9 mm
安裝高度	21 mm

有存貨

要求報價

數據表

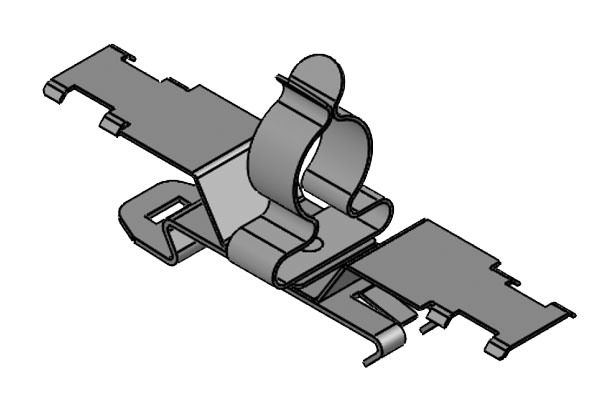

SF2Z|SKL 11-17

訂貨號	36870.150
EAN	4251269321207
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	11 mm
最大屏蔽直徑	17 mm
長度	80 mm
寬度	21 mm
高度	34.9 mm
安裝高度	28 mm

有存貨

要求報價

數據表

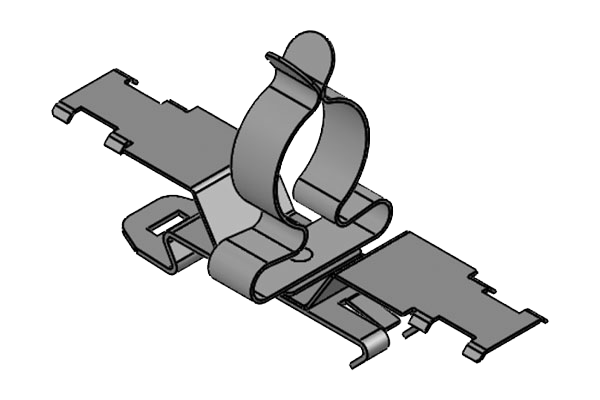

SF2Z|SKL 17-22

訂貨號	36875.150
EAN	4251269321214
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	17 mm
最大屏蔽直徑	22 mm
長度	80 mm
寬度	26.5 mm
高度	42.4 mm
安裝高度	35.5 mm

有存貨

要求報價

數據表

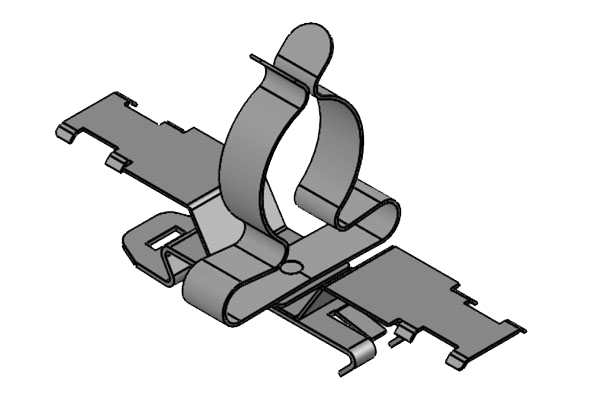

SF2Z|SKL 22-30

訂貨號	36880.150
EAN	4251269321221
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
屏蔽接地端子的數量	1
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	22 mm
最大屏蔽直徑	30 mm
長度	80 mm
寬度	35 mm
高度	47 mm
安裝高度	40.1 mm

有存貨

要求報價

數據表

SFS 單只 M3

訂貨號	36229
EAN	4251269302237
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
長度	43.4 mm
寬度	7 mm
高度	8.5 mm
螺釘孔的數量	1
螺釘?shù)闹睆?/td>	3.2 mm

有存貨

要求報價

數據表

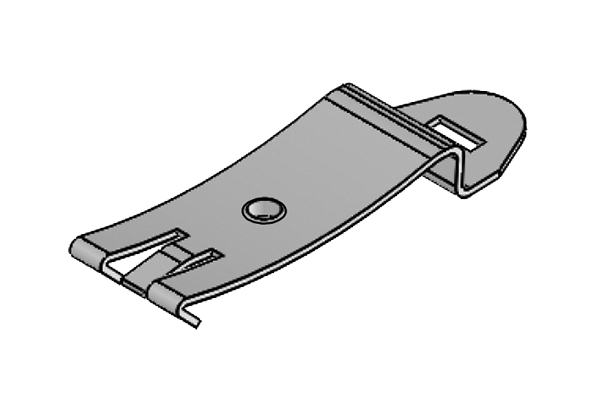

MF 單只 M4

訂貨號	36230
EAN	4251269302244
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
長度	50.3 mm
寬度	14 mm
高度	6.8 mm
螺釘孔的數量	1
螺釘?shù)闹睆?/td>	4.1 mm
線	M4

有存貨

要求報價

數據表

MF 單只 M5

訂貨號	36221
EAN	4251269319167
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
長度	50.3 mm
寬度	14 mm
高度	6.8 mm
螺釘孔的數量	1
螺釘?shù)闹睆?/td>	5.1 mm
線	M5

有存貨

要求報價

數據表

你還沒發現合適的產品嗎？

請使用易科智連產品搜索器

Everything you need to know about electromagnetic compatibility

Today’s industrial process technology is far more sensitive to electromagnetic disturbances creating the need for proper electromagnetic compatibility.

But what does that mean?

This video explains clearly why EMC is so important.

您可能也對這些產品感興趣

KVT-ER

可分式電纜格蘭頭，M25 - M63 / IP66 / IP68 / UL type 12/4X*

適用于帶預制連接器的電纜，提供公制螺紋M25/M32/M50/M63。

KEL-JUMBO

用于供電電纜的可分式電纜引入框架，電纜密封防護等級達到IP54 / UL type 12標準

該款電纜引入框架適用于直徑高達65mm的供電電纜或者是帶有大型預裝連接器的電纜。

AT-FL

方形法蘭轉換穿芯M23, IP65

用于方形法蘭連接器的AT-FL適配器穿芯。

沖孔工具套裝

手動液壓沖壓模具適用于在鋼鐵，鋁和塑料上面進行開孔?？蛇m用于圓形和矩形的開孔。

KDR-ESR

帶滑動框架的控制板底板，IP54

帶滑動框架的底板適用于KEL-U / KEL-QUICK / KEL-JUMBO電纜引入框架

多毛熟女HDVIDOS,日韩AV无码成人精品国产,破了亲妺妺的处免费视频国产,满清十大酷刑在线观看

EMC 屏蔽夾, 用于35 mm H型 DIN導軌， 帶卡扣式安裝結構

帶或不帶應力釋放

規格

產品優勢

產品類型和尺寸

SF|MSKL 3-12

SF|MSKL 8-18

SF|SKL 1.5-3

SF|SKL 3-6

SF|SKL 6-8

SF|SKL 8-11

SF|SKL 11-17

SF|SKL 17-22

SF|SKL 22-30

SF|SKL 30-38

SF|SKL 38-48

SFS|SKL 1.5-3

SFS|SKL 3-6

SFS|SKL 6-8

SFZ-M|MSKL 3-12

SFZ-M|MSKL 8-18

SFZ|SKL 1.5-3

SFZ|SKL 3-6

SFZ|SKL 6-8

SFZ|SKL 8-11

SFZ|SKL 11-17

SFZ|SKL 17-22

SFZ|SKL 22-30

SFZ|SKL 30-38

SF2Z-M|MSKL 3-12

SF2Z-M|MSKL 8-18

SF2Z|SKL 1.5-3

SF2Z|SKL 3-6

SF2Z|SKL 6-8

SF2Z|SKL 8-11

SF2Z|SKL 11-17

SF2Z|SKL 17-22

SF2Z|SKL 22-30

SFS 單只 M3

MF 單只 M4

MF 單只 M5

你還沒發現合適的產品嗎？

Everything you need to know about electromagnetic compatibility

您可能也對這些產品感興趣

可分式電纜格蘭頭，M25 - M63 / IP66 / IP68 / UL type 12/4X*

用于供電電纜的可分式電纜引入框架，電纜密封防護等級達到IP54 / UL type 12標準

方形法蘭轉換穿芯M23, IP65

沖孔工具套裝

帶滑動框架的控制板底板，IP54

EMC 屏蔽夾, 用于35 mm H型 DIN導軌，帶卡扣式安裝結構

你還沒發現合適的產品嗎？

用于供電電纜的可分式電纜引入框架，電纜密封防護等級達到IP54 / UL type 12標準

帶滑動框架的控制板底板，IP54
