SK 3-8
| 訂貨號 | 36222.002 |
| EAN | 4251269302190 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, 通用 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 18.5 mm |
| 寬度 | 13 mm |
| 高度 | 26 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |

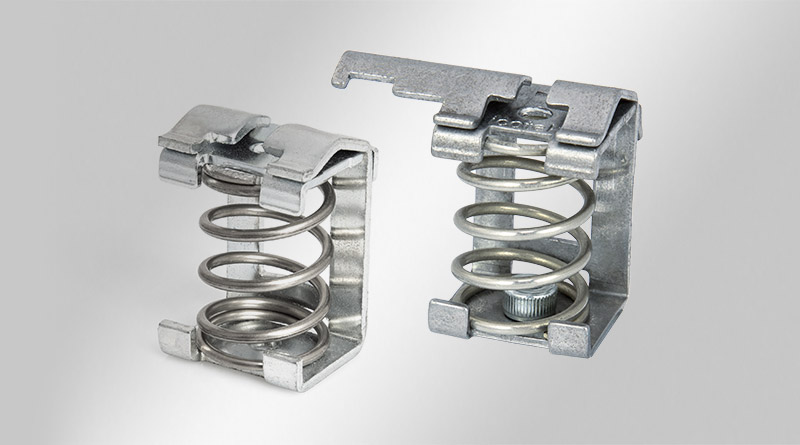

EMC 電纜屏蔽接地端子
帶或不帶應力釋放
使用EMC電纜屏蔽接地端子，電纜的屏蔽層必須接到地電位。它們使用方便且有效地將單個電纜的屏蔽層接地。
帶應力消除功能的型號：按照 EN 62444的標準設計。因?yàn)樵撔吞?hào)并未針對張緊力進行了機械結構上的設計，因此需使用扎帶捆綁住電纜外層護套，消除電纜自身應力，從而保護電纜屏蔽層。應力釋放可能會導致零部件損壞，包括安裝的電纜。

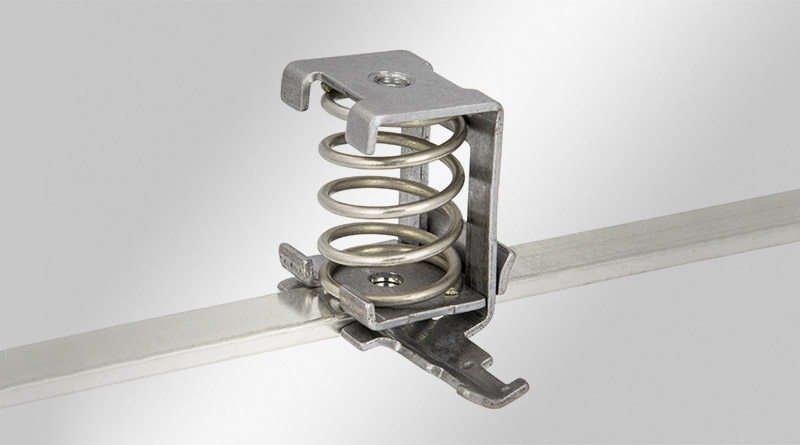

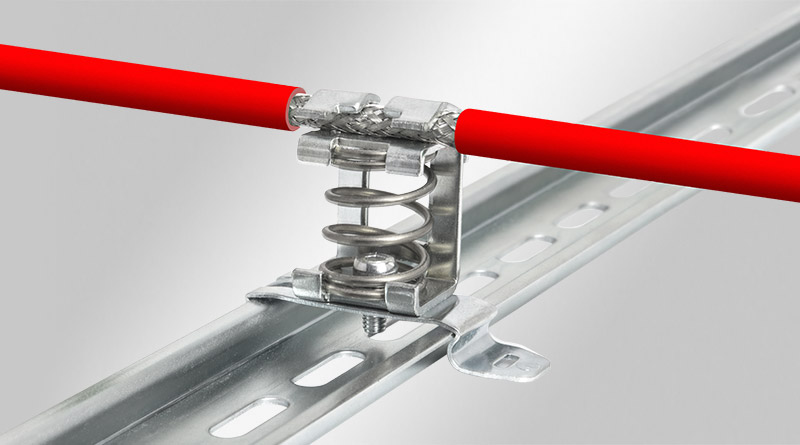

SK可以用螺釘安裝在安裝面板上，用SC-支腳安裝在C型DIN導軌上，或用SF-支腳安裝在H型的35 mm DIN導軌上。SS-SK屏蔽接地端子可以安裝在10×3 mm
的匯流排上。
規格
| 材料 | 屏蔽支架: 鋼，鍍鋅 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 安裝位置 | 匯流排10 × 3, 金屬片, 35 mm DIN導軌上的, C-型導軌 |
產品優勢
- 部分型號集成了應力消除功能
- 屏蔽接觸和應力釋放功能分開
- 容易安裝和拆卸
產品類型和尺寸

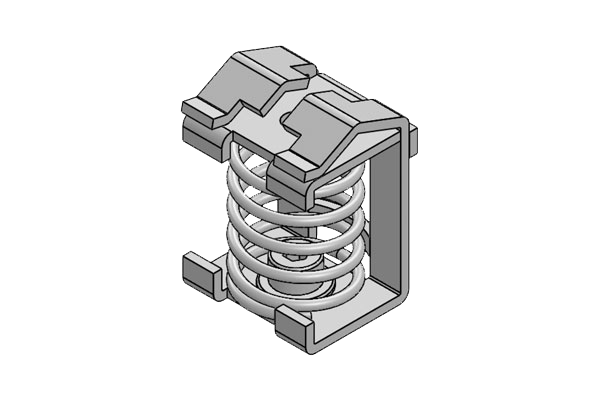

SK 4-13.5
| 訂貨號 | 36224.002 |
| EAN | 4251269302206 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, 通用 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 4 mm |
| 最大屏蔽直徑 | 13.5 mm |
| 長度 | 22 mm |
| 寬度 | 20 mm |
| 高度 | 32 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |

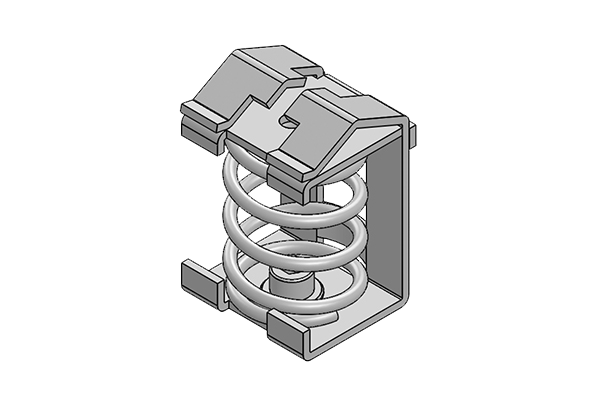

SK 10-20
| 訂貨號 | 36226 |
| EAN | 4251269302213 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, 通用 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 10 mm |
| 最大屏蔽直徑 | 20 mm |
| 長度 | 27 mm |
| 寬度 | 25 mm |
| 高度 | 41 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |

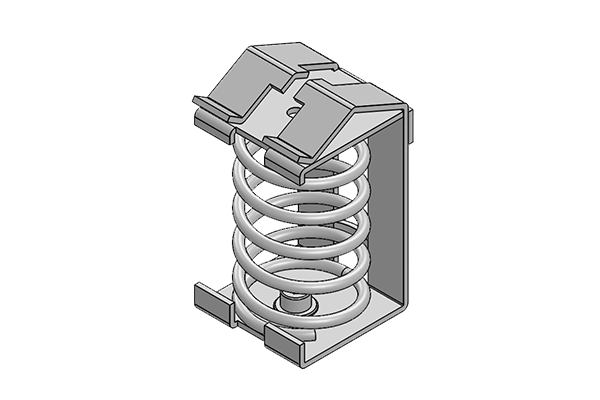

SK 15-32
| 訂貨號 | 36228 |
| EAN | 4251269302220 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, 通用 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 15 mm |
| 最大屏蔽直徑 | 32 mm |
| 長度 | 33.5 mm |
| 寬度 | 37 mm |
| 高度 | 64 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |

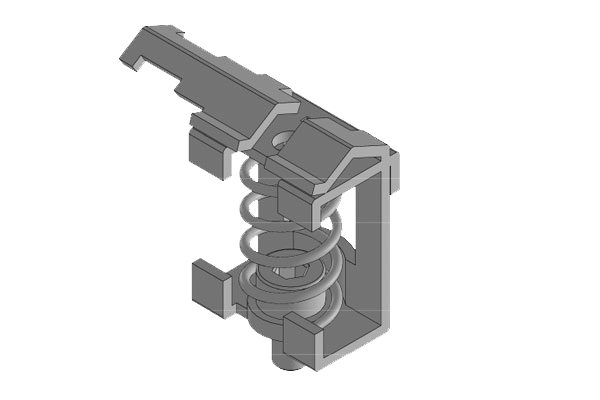

SKZ 3-8
| 訂貨號 | 36222 |
| EAN | 4251269302190 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 通用, 金屬片 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 30.5 mm |
| 寬度 | 12.8 mm |
| 高度 | 31.8 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |

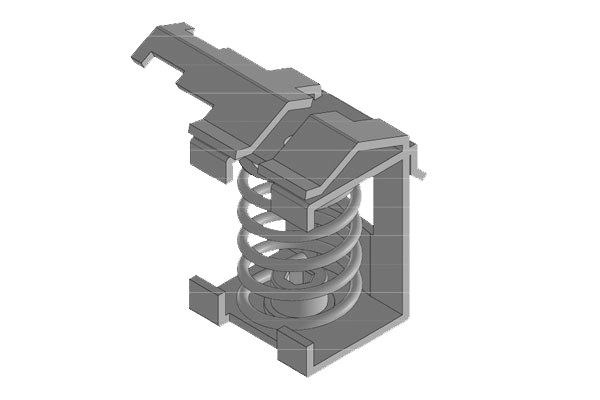

SKZ 4-13.5
| 訂貨號 | 36224 |
| EAN | 4251269302206 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 通用, 金屬片 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 4 mm |
| 最大屏蔽直徑 | 13.5 mm |
| 長度 | 36 mm |
| 寬度 | 22 mm |
| 高度 | 37.8 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |

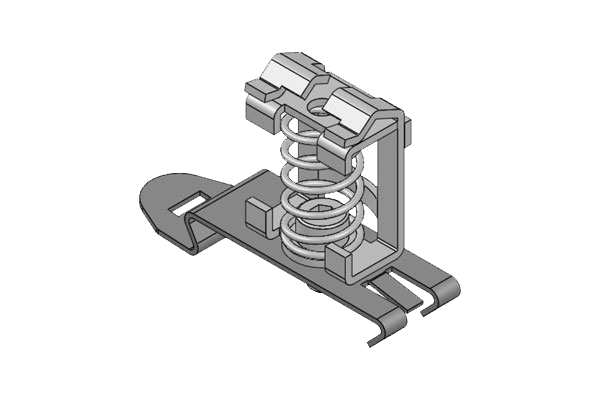

SF|SK 3-8
| 訂貨號 | 36500.002 |
| EAN | 4251269302985 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 50 mm |
| 寬度 | 14 mm |
| 高度 | 32.7 mm |
| 安裝高度 | 26 mm |
SF|SK 4-13.5
| 訂貨號 | 36502.002 |
| EAN | 4251269302992 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 4 mm |
| 最大屏蔽直徑 | 13.5 mm |
| 長度 | 50 mm |
| 寬度 | 20 mm |
| 高度 | 38.7 mm |
| 安裝高度 | 32 mm |

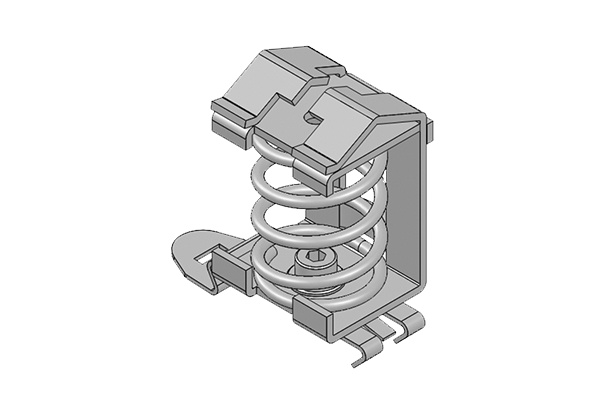

SF|SK 10-20
| 訂貨號 | 36504 |
| EAN | 4251269303005 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 10 mm |
| 最大屏蔽直徑 | 20 mm |
| 長度 | 50 mm |
| 寬度 | 25 mm |
| 高度 | 47.7 mm |
| 安裝高度 | 41 mm |

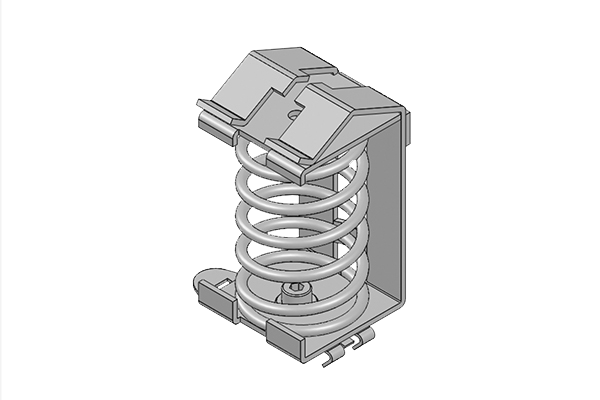

SF|SK 15-32
| 訂貨號 | 36506 |
| EAN | 4251269303012 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 15 mm |
| 最大屏蔽直徑 | 32 mm |
| 長度 | 50 mm |
| 寬度 | 37 mm |
| 高度 | 70.7 mm |
| 安裝高度 | 64 mm |

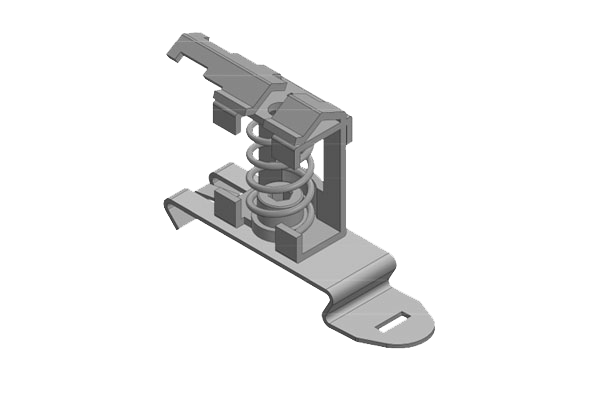

SF|SKZ 3-8
| 訂貨號 | 36500 |
| EAN | 4251269319303 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 53.3 mm |
| 寬度 | 14 mm |
| 高度 | 32.8 mm |
| 安裝高度 | 26.7 mm |

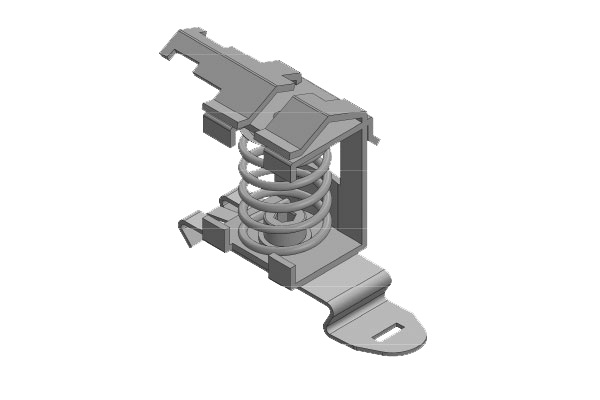

SF|SKZ 4-13.5
| 訂貨號 | 36502 |
| EAN | 4251269319310 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 4 mm |
| 最大屏蔽直徑 | 13.5 mm |
| 長度 | 57.3 mm |
| 寬度 | 21.7 mm |
| 高度 | 38.9 mm |
| 安裝高度 | 32.7 mm |

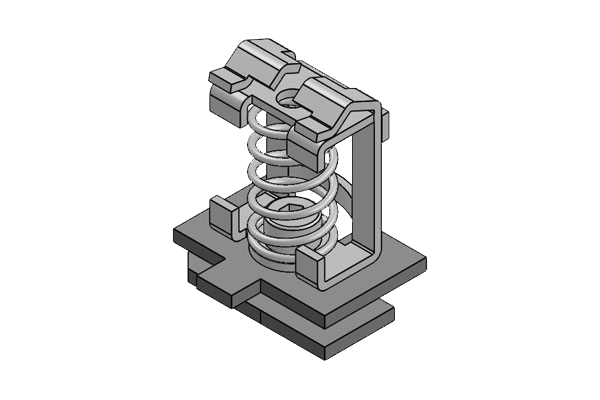

SC|SK 3-8
| 訂貨號 | 36696.002 |
| EAN | 4251269303180 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 26 mm |
| 寬度 | 12.5 mm |
| 高度 | 32.4 mm |

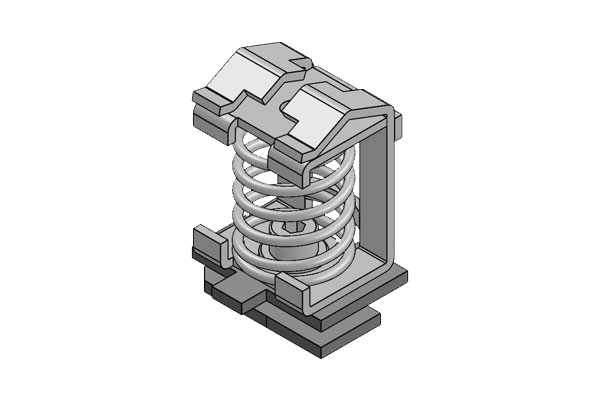

SC|SK 4-13.5
| 訂貨號 | 36700.002 |
| EAN | 4251269303197 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 4 mm |
| 最大屏蔽直徑 | 13.5 mm |
| 長度 | 26 mm |
| 寬度 | 20.3 mm |
| 高度 | 38.5 mm |
SC|SK 10-20
| 訂貨號 | 36704 |
| EAN | 4251269303203 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 10 mm |
| 最大屏蔽直徑 | 20 mm |
| 長度 | 26 mm |
| 寬度 | 25.3 mm |
| 高度 | 47.5 mm |

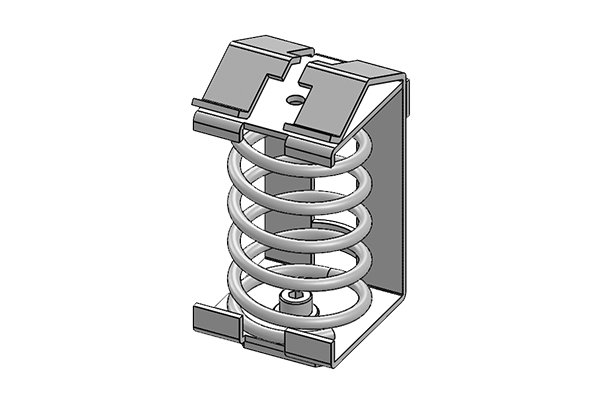

SC|SK 15-32
| 訂貨號 | 36708 |
| EAN | 4251269303210 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 15 mm |
| 最大屏蔽直徑 | 32 mm |
| 長度 | 26 mm |
| 寬度 | 36.8 mm |
| 高度 | 70.5 mm |

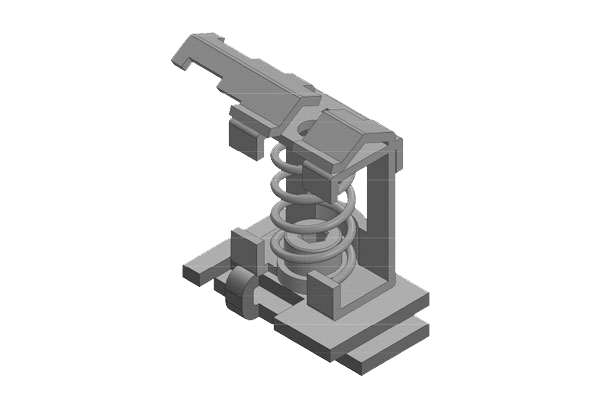

SC|SKZ 3-8
| 訂貨號 | 36696 |
| EAN | 4251269319341 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 30.5 mm |
| 寬度 | 22.5 mm |
| 高度 | 32.6 mm |

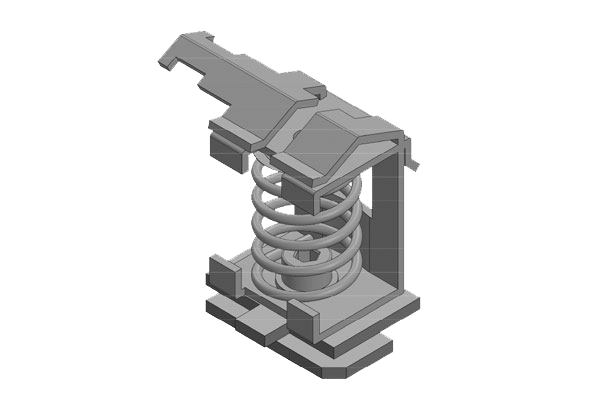

SC|SKZ 4-13.5
| 訂貨號 | 36700 |
| EAN | 4251269319358 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 4 mm |
| 最大屏蔽直徑 | 13.5 mm |
| 長度 | 36 mm |
| 寬度 | 22.5 mm |
| 高度 | 38.7 mm |

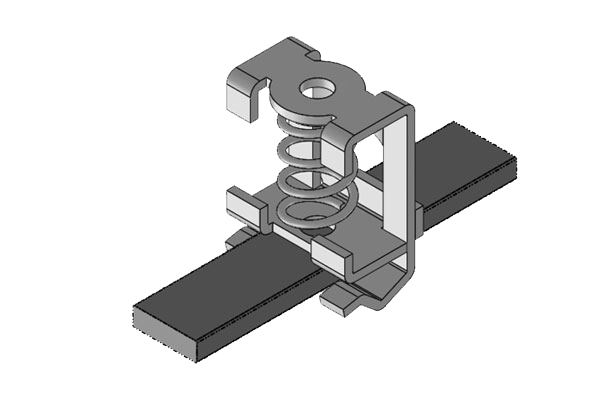

SS|SK 3-8
| 訂貨號 | 36235.002 |
| EAN | 4251269302282 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 18.5 mm |
| 寬度 | 13 mm |
| 高度 | 26 mm |
SS|SK 4-13.5
| 訂貨號 | 36236.002 |
| EAN | 4251269302299 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 4 mm |
| 最大屏蔽直徑 | 13.5 mm |
| 長度 | 22 mm |
| 寬度 | 20 mm |
| 高度 | 32 mm |
SS|SK 10-20
| 訂貨號 | 36237 |
| EAN | 4251269302305 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 10 mm |
| 最大屏蔽直徑 | 20 mm |
| 長度 | 27 mm |
| 寬度 | 25 mm |
| 高度 | 41 mm |

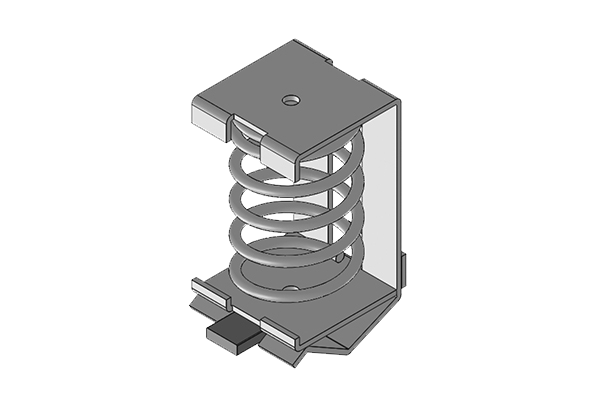

SS|SK 15-32
| 訂貨號 | 36238 |
| EAN | 4251269302312 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 15 mm |
| 最大屏蔽直徑 | 32 mm |
| 長度 | 33.5 mm |
| 寬度 | 36 mm |
| 高度 | 64 mm |
SS|SKZ 3-8
| 訂貨號 | 36235 |
| EAN | 4251269319327 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 30.5 mm |
| 寬度 | 12.8 mm |
| 高度 | 25.9 mm |

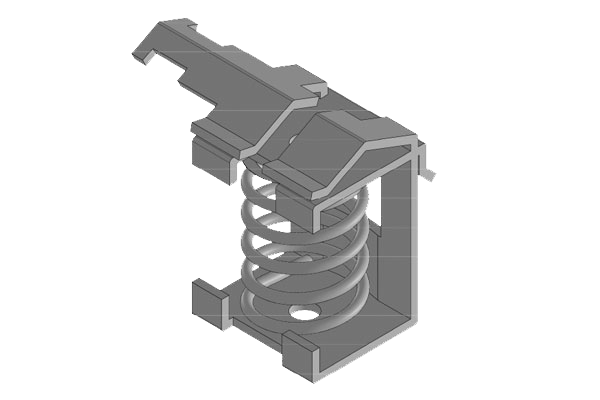

SS|SKZ 4-13,5
| 訂貨號 | 36236 |
| EAN | 4251269319334 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 4 mm |
| 最大屏蔽直徑 | 13.5 mm |
| 長度 | 36 mm |
| 寬度 | 22 mm |
| 高度 | 31.9 mm |
