SK 3-8
| 部品番號 | 36222.002 |
| EAN | 4251269302190 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート, 汎用 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 8 mm |
| 長さ | 18.5 mm |
| 幅 | 13 mm |
| 高さ | 26 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.2 mm |
-
製品一覧
?
EMCシールドクランプ
?
圧縮スプリング付きEMCシールド接続端子臺
圧縮スプリング付きEMCシールド接続端子臺
ストレインリリーフ有＆無

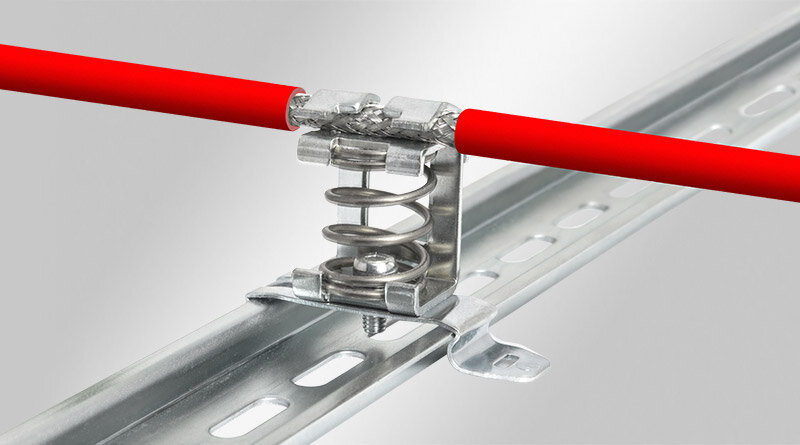

EMCシールド接続端子臺、個々のケーブルシールドをアース電位に接続する場合に使用され、ケーブルを安全かつ簡単にシールドすることができます。

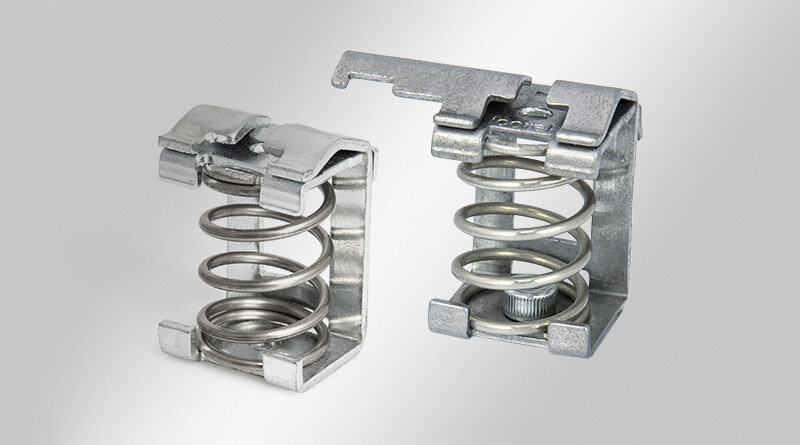

ストレインリリーフ付きバージョン：EN 62444に準拠したケーブルタイにより、ケーブル被覆を介してケーブル自體がストレインリリーフされています。

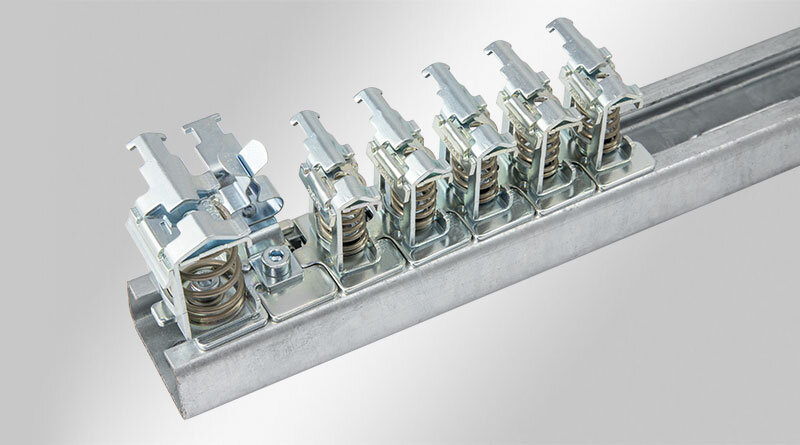

SKシールド接続端子臺、ネジで取付け板、SCフットでＣ形DINレールやＳＦフットでＨ形DINレールに取付けことができます。SS-SKシールドブラケットは、10×3ｍｍブスバーに取付けることができます。
仕様
| 材質 | シールドクランプ: 薄板鋼、亜鉛メッキ |
| 取付型式 | ネジ留め, スナップイン |
| 取付場所 | 10 × 3mm ブスバー, 金屬シート, 35 mm H形DIN レール用, 30mm C形DIN レール用 |
特?とメリット
- 一部ストレインリリーフ機能付き
- シールド接觸とストレインリリーフの分離
- 最も簡単なアッセンブリ
製品タイプとサイズ
-
ユニバーサル
-
ユニバーサル
-
35 mm H形DIN レール用
-
35 mm H形DIN レール用
-
30mm C形DIN レール用
-
30mm C形DIN レール用
-
10 × 3mm ブスバー
-
10 × 3mm ブスバー
SK 4-13.5
| 部品番號 | 36224.002 |
| EAN | 4251269302206 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート, 汎用 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 4 mm |
| シールド部 最大徑 | 13.5 mm |
| 長さ | 22 mm |
| 幅 | 20 mm |
| 高さ | 32 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.2 mm |
SK 10-20
| 部品番號 | 36226 |
| EAN | 4251269302213 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート, 汎用 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 10 mm |
| シールド部 最大徑 | 20 mm |
| 長さ | 27 mm |
| 幅 | 25 mm |
| 高さ | 41 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.2 mm |
SKZ 3-8
| 部品番號 | 36222 |
| EAN | 4251269302190 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 汎用, 金屬シート |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 8 mm |
| 長さ | 30.5 mm |
| 幅 | 12.8 mm |
| 高さ | 31.8 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.2 mm |
SF|SK 3-8
| 部品番號 | 36500.002 |
| EAN | 4251269302985 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| 取付場所 | 35 mm H形DIN レール用 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 8 mm |
| 長さ | 50 mm |
| 幅 | 14 mm |
| 高さ | 32.7 mm |
| 取付高 | 26 mm |
SF|SK 4-13.5
| 部品番號 | 36502.002 |
| EAN | 4251269302992 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| 取付場所 | 35 mm H形DIN レール用 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 4 mm |
| シールド部 最大徑 | 13.5 mm |
| 長さ | 50 mm |
| 幅 | 20 mm |
| 高さ | 38.7 mm |
| 取付高 | 32 mm |
SF|SK 10-20
| 部品番號 | 36504 |
| EAN | 4251269303005 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| 取付場所 | 35 mm H形DIN レール用 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 10 mm |
| シールド部 最大徑 | 20 mm |
| 長さ | 50 mm |
| 幅 | 25 mm |
| 高さ | 47.7 mm |
| 取付高 | 41 mm |
SF|SKZ 3-8
| 部品番號 | 36500 |
| EAN | 4251269319303 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| 取付場所 | 35 mm H形DIN レール用 |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 8 mm |
| 長さ | 53.3 mm |
| 幅 | 14 mm |
| 高さ | 32.8 mm |
| 取付高 | 26.7 mm |
SC|SK 3-8
| 部品番號 | 36696.002 |
| EAN | 4251269303180 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 30mm C形DIN レール用 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 8 mm |
| 長さ | 26 mm |
| 幅 | 12.5 mm |
| 高さ | 32.4 mm |
SC|SK 4-13.5
| 部品番號 | 36700.002 |
| EAN | 4251269303197 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 30mm C形DIN レール用 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 4 mm |
| シールド部 最大徑 | 13.5 mm |
| 長さ | 26 mm |
| 幅 | 20.3 mm |
| 高さ | 38.5 mm |
SC|SK 10-20
| 部品番號 | 36704 |
| EAN | 4251269303203 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 30mm C形DIN レール用 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 10 mm |
| シールド部 最大徑 | 20 mm |
| 長さ | 26 mm |
| 幅 | 25.3 mm |
| 高さ | 47.5 mm |
SC|SKZ 3-8
| 部品番號 | 36696 |
| EAN | 4251269319341 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 30mm C形DIN レール用 |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 8 mm |
| 長さ | 30.5 mm |
| 幅 | 22.5 mm |
| 高さ | 32.6 mm |
SS|SK 3-8
| 部品番號 | 36235.002 |
| EAN | 4251269302282 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| 取付場所 | 10 × 3mm ブスバー |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 8 mm |
| 長さ | 18.5 mm |
| 幅 | 13 mm |
| 高さ | 26 mm |
SS|SK 4-13.5
| 部品番號 | 36236.002 |
| EAN | 4251269302299 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| 取付場所 | 10 × 3mm ブスバー |
| ケーブル數 | 1 |
| シールド部 最小徑 | 4 mm |
| シールド部 最大徑 | 13.5 mm |
| 長さ | 22 mm |
| 幅 | 20 mm |
| 高さ | 32 mm |
SS|SK 10-20
| 部品番號 | 36237 |
| EAN | 4251269302305 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| 取付場所 | 10 × 3mm ブスバー |
| ケーブル數 | 1 |
| シールド部 最小徑 | 10 mm |
| シールド部 最大徑 | 20 mm |
| 長さ | 27 mm |
| 幅 | 25 mm |
| 高さ | 41 mm |
SS|SKZ 3-8
| 部品番號 | 36235 |
| EAN | 4251269319327 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| 取付場所 | 10 × 3mm ブスバー |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 8 mm |
| 長さ | 30.5 mm |
| 幅 | 12.8 mm |
| 高さ | 25.9 mm |
