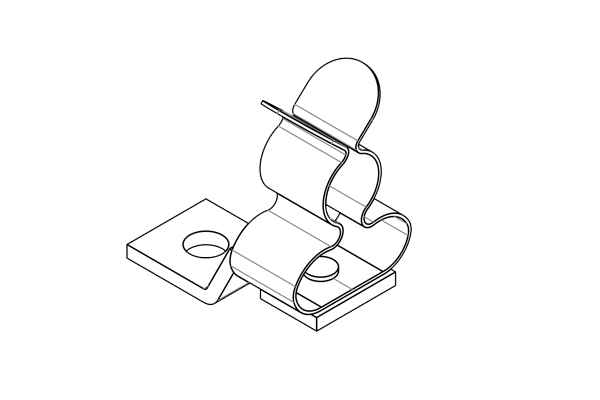

LF|MSKL 3-12 (M4)
| 部品番號 | 37608 |
| EAN | 4251269316890 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | MSKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 12 mm |
| ストレンリリーフ | いいえ |
| 長さ | 24 mm |
| 幅 | 15 mm |
| 高さ | 26 mm |
| 取付高 | 26 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |
-
製品一覧
?
EMCシールドクランプ
?
ネジ留め式 EMCシールドクランプ
ネジ留め式 EMCシールドクランプ
ストレインリリーフ有＆無
EMCシールドクランプは、個々のケーブルシールドをアース電位に接続する場合に使用され、ケーブルを安全かつ簡単にシールドすることができます。
ストレインリリーフ付きバージョン：DIN EN 62444に準拠したケーブルタイにより、ケーブル被覆を介してケーブル自體がストレインリリーフされています。二重ストレインリリーフ付きバージョンもあります（PROFINET設置ガイドライン準拠）。
MSKLクランプシリーズは、その特殊な形狀により、クランプ範囲が非常に広い一方で、本體の幅と高さは比較的小さくなっています（例：MSKL 3-12に12 mmのケーブルシールドを挿入した場合：幅26.25 mm）。LFZ-M|MSKLシールドクランプには、45°と90°の角度付きバージョンもあります。45°バージョンは、周波數変換器の使用に適しています。ケーブルはシールドクランプにより45°で配線されます。90°バリエーションは、エッジやコーナーへの取付けに最適です。
シールドクランプは、例えば取付けプレートにネジで簡単に取付けられます。

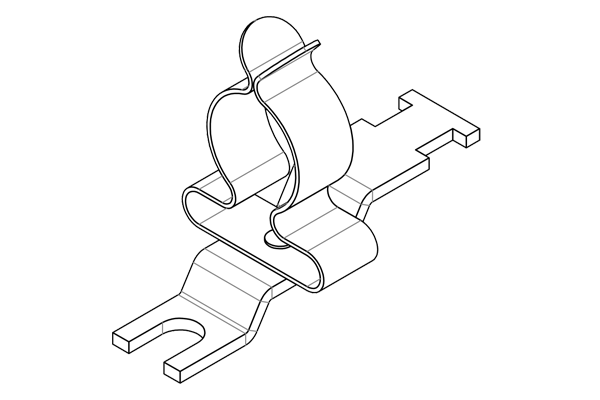

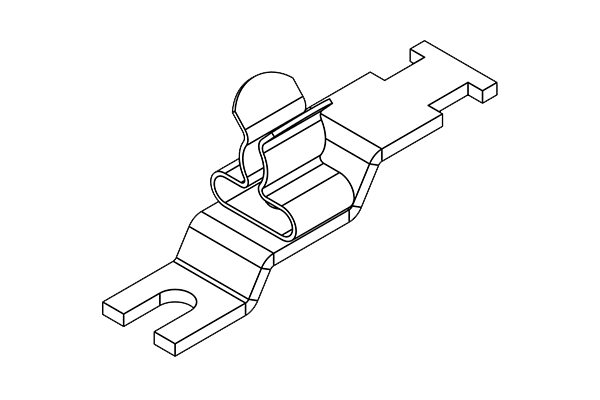

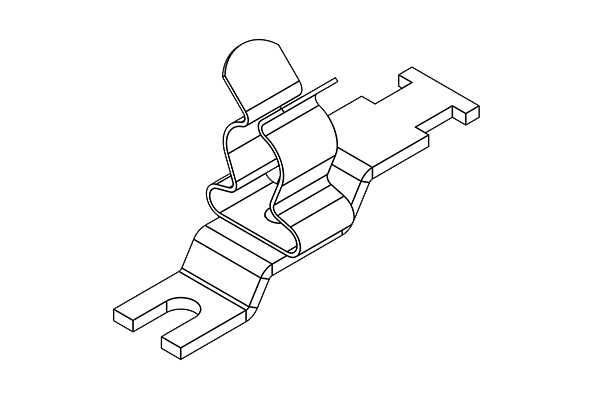

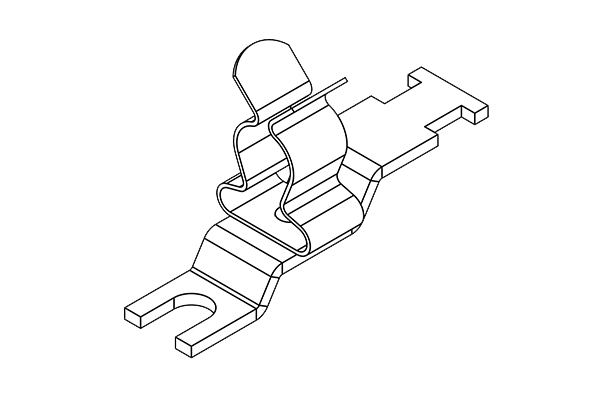

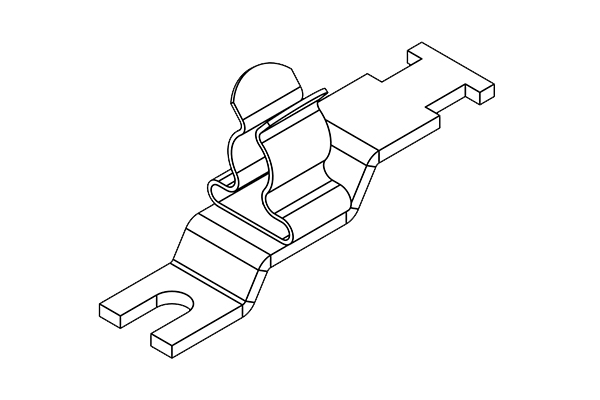

LFZ-U|SKLシールドクランプは、メートル規格M4?M5のネジに対応しています。そして、アース電位の既存ネジで取付けることができます。ネジを少し緩めて、LFZ-U|SKLを下にスライドさせ、再度ネジを締めるだけです。

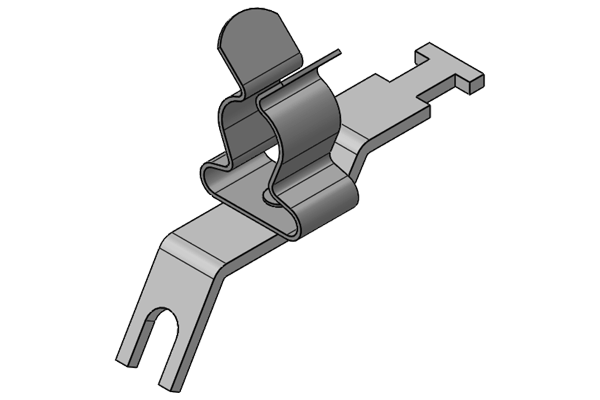

LFZ-U-ABシールドクランプは、Allen Bradley社のインバーターPowerflex 525/527への実裝に特別設計されています。インバーターに直接接觸させることで、省スペース化を図るとともに、干渉を干渉源で直接叩くことができます。
仕様
| 材質 | シールドクランプ: バネ鋼、亜鉛メッキ シールドクランプ: 薄板鋼、亜鉛メッキ ねじ込み式の足: 薄板鋼、亜鉛メッキ |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| 特性 | 耐震 |
特?とメリット
- 一部ストレインリリーフ機能付き
- ケーブルシールドの最適な接觸
- シールド接觸とストレインリリーフの分離
- 最も簡単なアッセンブリ
- ケーブルシールドに常に一定の圧力をかけることで、クランプの圧力の再調整が不要
- 防振機能?メンテナンスフリー
- 二重ストレインリリーフオプション（PROFINET設置ガイドライン準拠）
製品タイプとサイズ
LF|MSKL 3-12 (M5)
| 部品番號 | 37374 |
| EAN | 4251269336355 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | MSKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 12 mm |
| ストレンリリーフ | いいえ |
| 長さ | 24 mm |
| 幅 | 15 mm |
| 高さ | 26 mm |
| 取付高 | 26 mm |
| 穴サイズ | M5 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 5.2 mm |

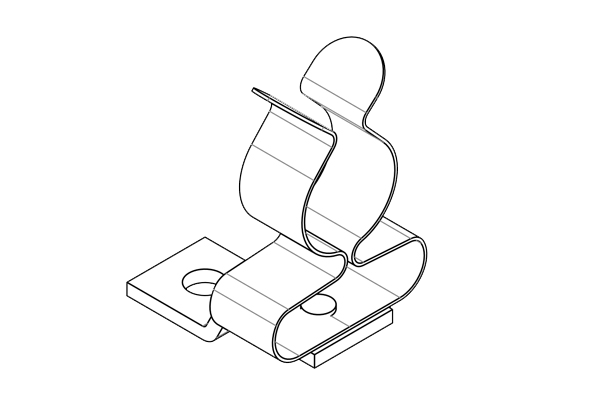

LF|MSKL 8-18 (M4)
| 部品番號 | 37610 |
| EAN | 4251269316906 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | MSKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 8 mm |
| シールド部 最大徑 | 18 mm |
| ストレンリリーフ | いいえ |
| 長さ | 24 mm |
| 幅 | 20 mm |
| 高さ | 32 mm |
| 取付高 | 32 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |

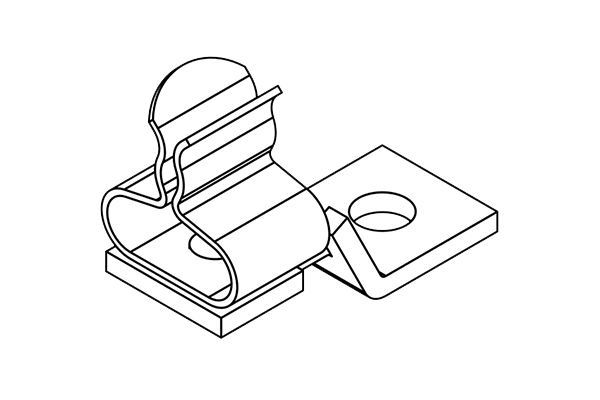

LF|SKL 1.5-3 (M4)
| 部品番號 | 36251 |
| EAN | 4251269302404 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 1.5 mm |
| シールド部 最大徑 | 3 mm |
| ストレンリリーフ | いいえ |
| 長さ | 24 mm |
| 幅 | 11.8 mm |
| 高さ | 18.4 mm |
| 取付高 | 18.4 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |
LF|SKL 3-6 (M4)
| 部品番號 | 36253 |
| EAN | 4251269302428 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 6 mm |
| ストレンリリーフ | いいえ |
| 長さ | 24 mm |
| 幅 | 11.8 mm |
| 高さ | 19 mm |
| 取付高 | 19 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |
LF|SKL 6-8 (M4)
| 部品番號 | 36255 |
| EAN | 4251269302435 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 6 mm |
| シールド部 最大徑 | 8 mm |
| ストレンリリーフ | いいえ |
| 長さ | 24 mm |
| 幅 | 11.8 mm |
| 高さ | 20.5 mm |
| 取付高 | 20.5 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |
LF|SKL 8-11 (M4)
| 部品番號 | 36256 |
| EAN | 4251269302442 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 8 mm |
| シールド部 最大徑 | 11 mm |
| ストレンリリーフ | いいえ |
| 長さ | 24 mm |
| 幅 | 14 mm |
| 高さ | 25.5 mm |
| 取付高 | 25.5 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |

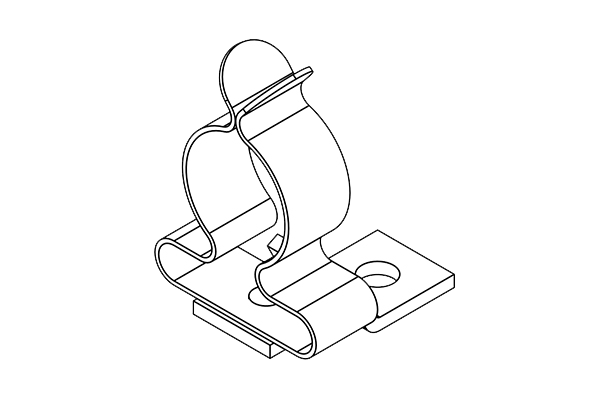

LF|SKL 11-17 (M4)
| 部品番號 | 36257 |
| EAN | 4251269302459 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 11 mm |
| シールド部 最大徑 | 17 mm |
| ストレンリリーフ | いいえ |
| 長さ | 24 mm |
| 幅 | 21 mm |
| 高さ | 32.5 mm |
| 取付高 | 32.5 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |

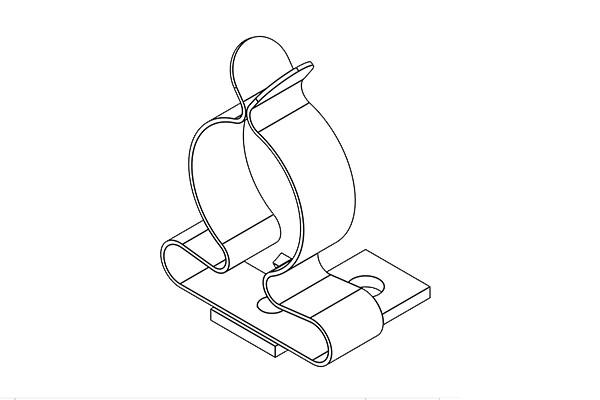

LF|SKL 17-22 (M4)
| 部品番號 | 36258 |
| EAN | 4251269302466 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 17 mm |
| シールド部 最大徑 | 22 mm |
| ストレンリリーフ | いいえ |
| 長さ | 24 mm |
| 幅 | 26.5 mm |
| 高さ | 40 mm |
| 取付高 | 40 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |
LFZ-M|MSKL 3-12 (M4)
| 部品番號 | 37612 |
| EAN | 4251269316913 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | MSKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 12 mm |
| ストレンリリーフ | はい |
| 長さ | 46.3 mm |
| 幅 | 15 mm |
| 高さ | 26 mm |
| 取付高 | 26 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |

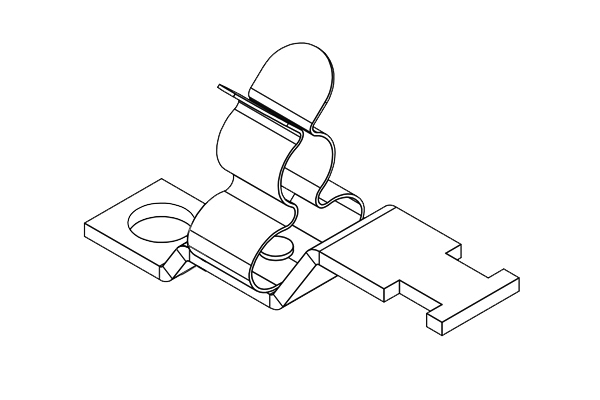

LFZ-M|MSKL 3-12 (M6)
| 部品番號 | 37373 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | MSKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 12 mm |
| ストレンリリーフ | はい |
| 長さ | 46.3 mm |
| 幅 | 15 mm |
| 高さ | 26 mm |
| 取付高 | 26 mm |
| 穴サイズ | M6 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 6.2 mm |
LFZ-M(45°)|MSKL 3-12 (M5)
| 部品番號 | 37660.1 |
| EAN | 4251269320965 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | MSKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 12 mm |
| ストレンリリーフ | はい |
| 長さ | 45.1 mm |
| 幅 | 14.9 mm |
| 高さ | 33.1 mm |
| 穴サイズ | M5 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 5.2 mm |

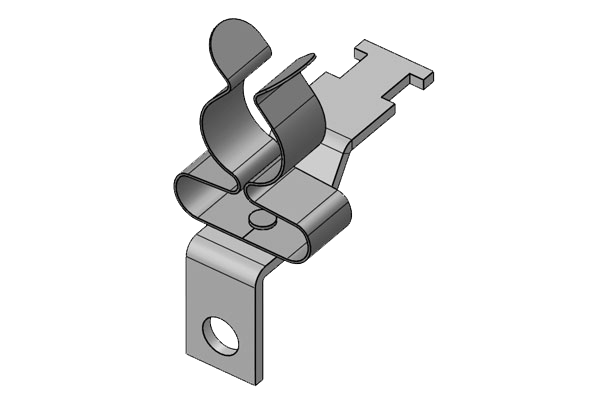

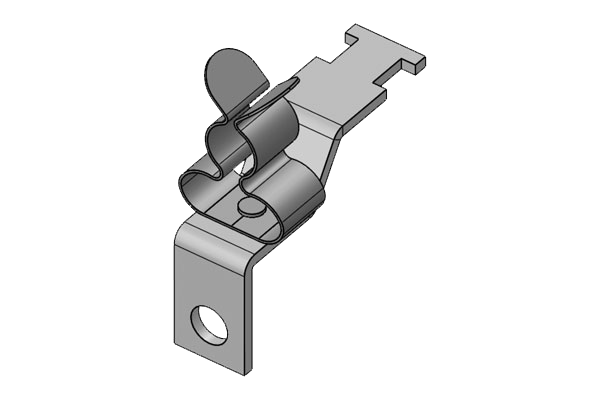

LFZ-M(90°)|MSKL 3-12 (M5)
| 部品番號 | 37661.1 |
| EAN | 4251269321450 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | MSKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 12 mm |
| ストレンリリーフ | はい |
| 長さ | 34.7 mm |
| 幅 | 14.9 mm |
| 高さ | 37.1 mm |
| 穴サイズ | M5 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 5.2 mm |

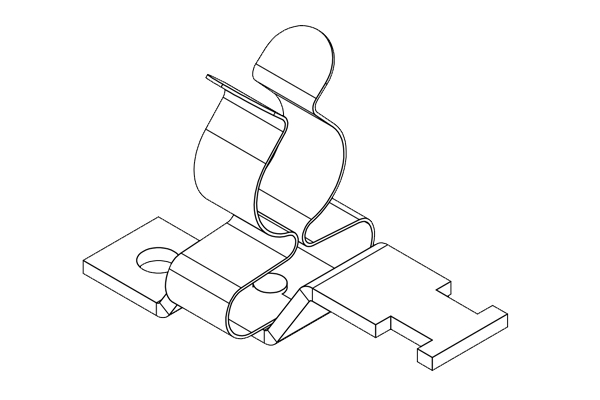

LFZ-M|MSKL 8-18 (M4)
| 部品番號 | 37614 |
| EAN | 4251269316920 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | MSKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 8 mm |
| シールド部 最大徑 | 18 mm |
| ストレンリリーフ | はい |
| 長さ | 46.3 mm |
| 幅 | 20 mm |
| 高さ | 32.2 mm |
| 取付高 | 32.2 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |
LFZ-M|MSKL 8-18 (M6)
| 部品番號 | 37388 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | MSKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 8 mm |
| シールド部 最大徑 | 18 mm |
| ストレンリリーフ | はい |
| 長さ | 46.3 mm |
| 幅 | 20 mm |
| 高さ | 32.2 mm |
| 取付高 | 32.2 mm |
| 穴サイズ | M6 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 6.2 mm |

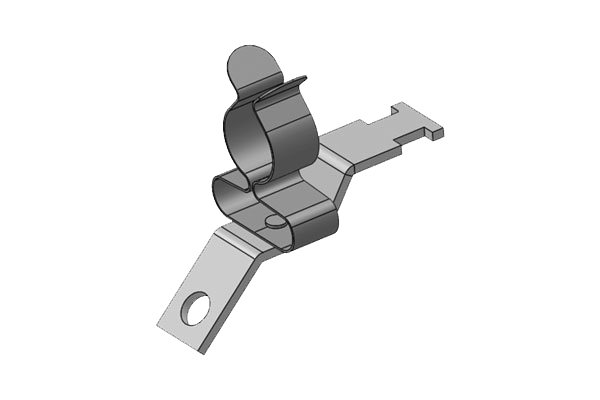

LFZ-M(45°)|MSKL 8-18 (M5)
| 部品番號 | 37660.2 |
| EAN | 4251269320972 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | MSKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 8 mm |
| シールド部 最大徑 | 18 mm |
| ストレンリリーフ | はい |
| 長さ | 45.1 mm |
| 幅 | 19.7 mm |
| 高さ | 39.3 mm |
| 穴サイズ | M5 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 5.2 mm |
LFZ|SKL 1.5-3 (M4)
| 部品番號 | 36910 |
| EAN | 4251269305054 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 1.5 mm |
| シールド部 最大徑 | 3 mm |
| ストレンリリーフ | はい |
| 長さ | 44.4 mm |
| 幅 | 11.8 mm |
| 高さ | 18.4 mm |
| 取付高 | 18.4 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |

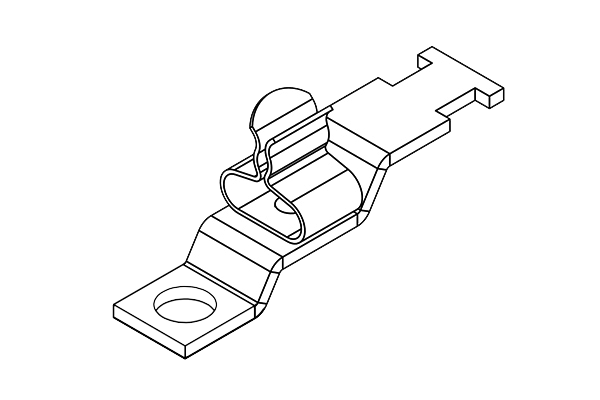

LFZ|SKL 1.5-3 (M6)
| 部品番號 | 37701 |
| EAN | 4251269336027 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 1.5 mm |
| シールド部 最大徑 | 3 mm |
| ストレンリリーフ | はい |
| 長さ | 44.4 mm |
| 幅 | 11.8 mm |
| 高さ | 18.4 mm |
| 取付高 | 18.4 mm |
| 穴サイズ | M6 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 6.2 mm |

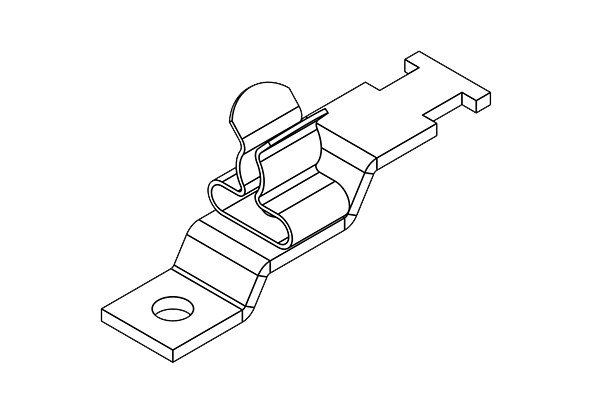

LFZ|SKL 3-6 (M4)
| 部品番號 | 36915 |
| EAN | 4251269305061 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 6 mm |
| ストレンリリーフ | はい |
| 長さ | 44.4 mm |
| 幅 | 11.8 mm |
| 高さ | 19.1 mm |
| 取付高 | 19.1 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |
LFZ|SKL 3-6 (M6)
| 部品番號 | 37702 |
| EAN | 4251269336034 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 6 mm |
| ストレンリリーフ | はい |
| 長さ | 44.4 mm |
| 幅 | 11.8 mm |
| 高さ | 19.1 mm |
| 取付高 | 19.1 mm |
| 穴サイズ | M6 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 6.2 mm |
LFZ|SKL 6-8 (M4)
| 部品番號 | 36920 |
| EAN | 4251269305078 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 6 mm |
| シールド部 最大徑 | 8 mm |
| ストレンリリーフ | はい |
| 長さ | 44.4 mm |
| 幅 | 11.8 mm |
| 高さ | 20.5 mm |
| 取付高 | 20.5 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |

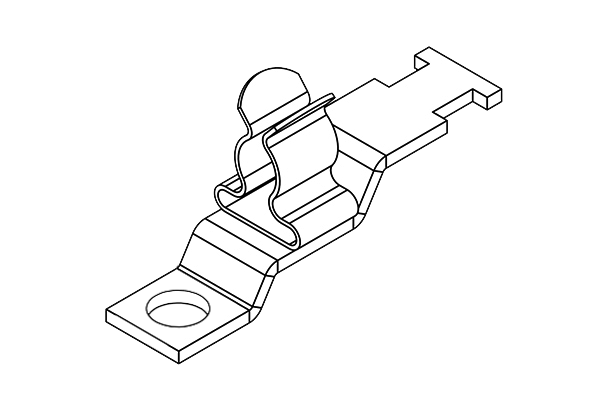

LFZ|SKL 6-8 (M6)
| 部品番號 | 37703 |
| EAN | 4251269336041 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 6 mm |
| シールド部 最大徑 | 8 mm |
| ストレンリリーフ | はい |
| 長さ | 44.4 mm |
| 幅 | 11.8 mm |
| 高さ | 20.5 mm |
| 取付高 | 20.5 mm |
| 穴サイズ | M6 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 6.2 mm |
LFZ|SKL 8-11 (M4)
| 部品番號 | 36925 |
| EAN | 4251269305085 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 8 mm |
| シールド部 最大徑 | 11 mm |
| ストレンリリーフ | はい |
| 長さ | 44.4 mm |
| 幅 | 14 mm |
| 高さ | 25.5 mm |
| 取付高 | 25.5 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |

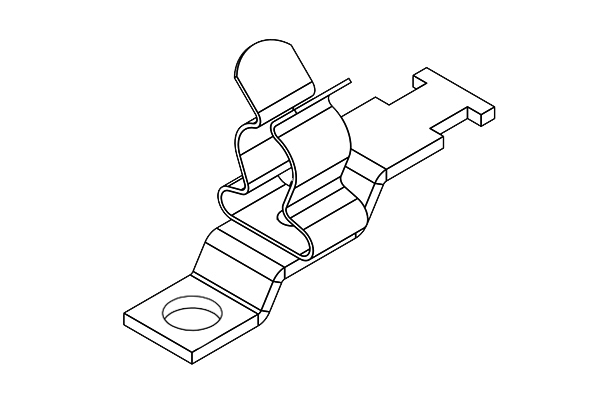

LFZ|SKL 8-11 (M6)
| 部品番號 | 37704 |
| EAN | 4251269336058 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 8 mm |
| シールド部 最大徑 | 11 mm |
| ストレンリリーフ | はい |
| 長さ | 44.4 mm |
| 幅 | 14 mm |
| 高さ | 25.5 mm |
| 取付高 | 25.5 mm |
| 穴サイズ | M6 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 6.2 mm |

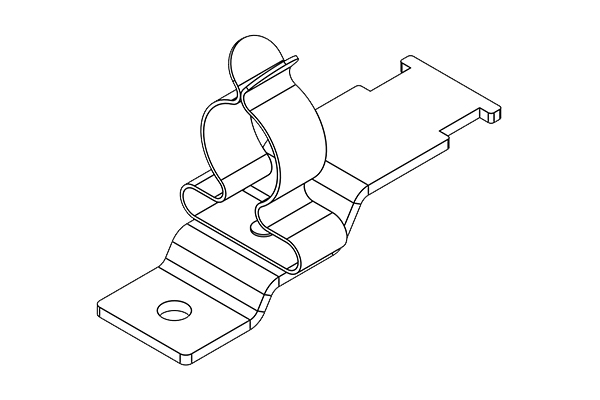

LFZ|SKL 11-17 (M4)
| 部品番號 | 36930 |
| EAN | 4251269305092 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 11 mm |
| シールド部 最大徑 | 17 mm |
| ストレンリリーフ | はい |
| 長さ | 55 mm |
| 幅 | 21 mm |
| 高さ | 33 mm |
| 取付高 | 33 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |
LFZ|SKL 11-17 (M6)
| 部品番號 | 37705 |
| EAN | 4251269336065 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 11 mm |
| シールド部 最大徑 | 17 mm |
| ストレンリリーフ | はい |
| 長さ | 55 mm |
| 幅 | 21 mm |
| 高さ | 33 mm |
| 取付高 | 33 mm |
| 穴サイズ | M6 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 6.2 mm |
LFZ|SKL 17-22 (M4)
| 部品番號 | 36935 |
| EAN | 4251269305108 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 17 mm |
| シールド部 最大徑 | 22 mm |
| ストレンリリーフ | はい |
| 長さ | 55 mm |
| 幅 | 26.5 mm |
| 高さ | 40 mm |
| 取付高 | 40 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |

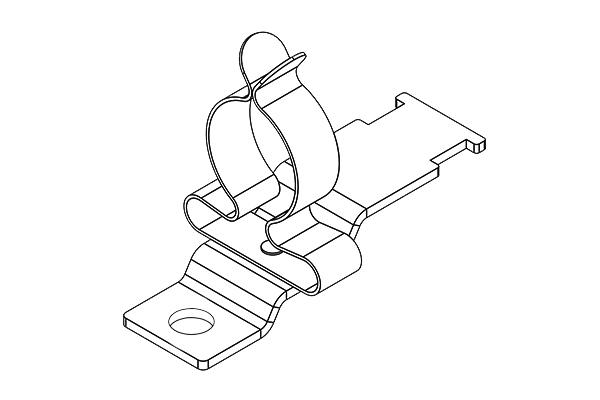

LFZ|SKL 17-22 (M6)
| 部品番號 | 37706 |
| EAN | 4251269336072 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 17 mm |
| シールド部 最大徑 | 22 mm |
| ストレンリリーフ | はい |
| 長さ | 55 mm |
| 幅 | 26.5 mm |
| 高さ | 40 mm |
| 取付高 | 40 mm |
| 穴サイズ | M6 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 6.2 mm |

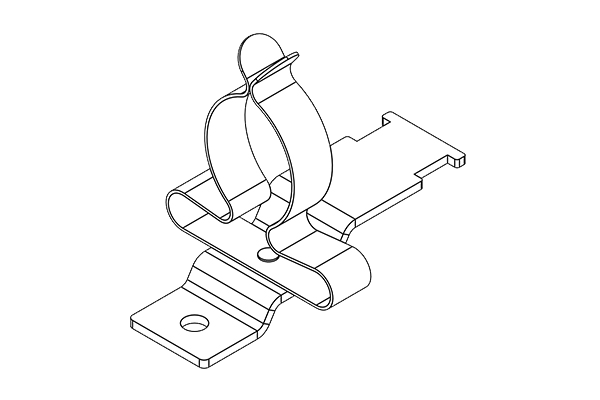

LFZ|SKL 22-30 (M4)
| 部品番號 | 36940 |
| EAN | 4251269305115 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 22 mm |
| シールド部 最大徑 | 30 mm |
| ストレンリリーフ | はい |
| 長さ | 55 mm |
| 幅 | 35 mm |
| 高さ | 44 mm |
| 取付高 | 44 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |
LFZ|SKL 22-30 (M6)
| 部品番號 | 37707 |
| EAN | 4251269336089 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 22 mm |
| シールド部 最大徑 | 30 mm |
| ストレンリリーフ | はい |
| 長さ | 55 mm |
| 幅 | 35 mm |
| 高さ | 44 mm |
| 取付高 | 44 mm |
| 穴サイズ | M6 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 6.2 mm |
LFZ|SKL 30-38 (M4)
| 部品番號 | 36941 |
| EAN | 4251269319082 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル數 | 1 |
| シールド部 最小徑 | 30 mm |
| シールド部 最大徑 | 38 mm |
| ストレンリリーフ | はい |
| 長さ | 55 mm |
| 幅 | 46.5 mm |
| 高さ | 67 mm |
| 取付高 | 67 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.2 mm |
LFZ-U|SKL 1.5-3 (M4)
| 部品番號 | 36886.1 |
| EAN | 4251269304972 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 1.5 mm |
| シールド部 最大徑 | 3 mm |
| 長さ | 44.4 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 11.8 mm |
| 高さ | 18.4 mm |
| 取付高 | 18.4 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.2 mm |
LFZ-U|SKL 1.5-3 (M5)
| 部品番號 | 36887.1 |
| EAN | 4251269305016 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 1.5 mm |
| シールド部 最大徑 | 3 mm |
| 長さ | 44.4 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 11.8 mm |
| 高さ | 18.4 mm |
| 取付高 | 18.4 mm |
| 穴サイズ | M5 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 5.2 mm |
LFZ-U|SKL 3-6 (M4)
| 部品番號 | 36886.2 |
| EAN | 4251269304989 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 6 mm |
| 長さ | 44.4 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 11.8 mm |
| 高さ | 19.1 mm |
| 取付高 | 19.1 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.2 mm |
LFZ-U|SKL 3-6 (M5)
| 部品番號 | 36887.2 |
| EAN | 4251269305023 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 6 mm |
| 長さ | 44.4 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 11.8 mm |
| 高さ | 19.1 mm |
| 取付高 | 19.1 mm |
| 穴サイズ | M5 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 5.2 mm |
LFZ-U|SKL 6-8 (M4)
| 部品番號 | 36886.3 |
| EAN | 4251269304996 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 6 mm |
| シールド部 最大徑 | 8 mm |
| 長さ | 44.4 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 11.8 mm |
| 高さ | 20.5 mm |
| 取付高 | 20.5 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.2 mm |
LFZ-U|SKL 6-8 (M5)
| 部品番號 | 36887.3 |
| EAN | 4251269305030 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 6 mm |
| シールド部 最大徑 | 8 mm |
| 長さ | 44.4 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 11.8 mm |
| 高さ | 20.5 mm |
| 取付高 | 20.5 mm |
| 穴サイズ | M5 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 5.2 mm |
LFZ-U|SKL 8-11 (M4)
| 部品番號 | 36886.4 |
| EAN | 4251269305009 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 8 mm |
| シールド部 最大徑 | 11 mm |
| 長さ | 44.4 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 14 mm |
| 高さ | 25.5 mm |
| 取付高 | 25.5 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.2 mm |
LFZ-U|SKL 8-11 (M5)
| 部品番號 | 36887.4 |
| EAN | 4251269305047 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 8 mm |
| シールド部 最大徑 | 11 mm |
| 長さ | 44.4 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 14 mm |
| 高さ | 25.5 mm |
| 取付高 | 25.5 mm |
| 穴サイズ | M5 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 5.2 mm |
LFZ-U|SKL 11-17 (M4)
| 部品番號 | 36886.5 |
| EAN | 4251269323027 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 11 mm |
| シールド部 最大徑 | 17 mm |
| 長さ | 44.4 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 21 mm |
| 高さ | 32.5 mm |
| 取付高 | 32.5 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.2 mm |
LFZ-U|SKL 11-17 (M5)
| 部品番號 | 36887.5 |
| EAN | 4251269323034 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 11 mm |
| シールド部 最大徑 | 17 mm |
| 長さ | 44.4 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 21 mm |
| 高さ | 32.5 mm |
| 取付高 | 32.5 mm |
| 穴サイズ | M5 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 5.1 mm |
LFZ-U-AB|SKL 6-8 (M4)
| 部品番號 | 36948.3 |
| EAN | 4251269322365 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 6 mm |
| シールド部 最大徑 | 8 mm |
| 長さ | 43.6 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 11.8 mm |
| 高さ | 27.2 mm |
| 取付高 | 27.2 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.3 mm |
LF2Z-M|MSKL 3-12 (M4)
| 部品番號 | 37665.150 |
| EAN | 4251269320941 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | MSKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 3 mm |
| シールド部 最大徑 | 12 mm |
| 長さ | 51 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 14.9 mm |
| 高さ | 26 mm |
| 取付高 | 26 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |
LF2Z|SKL 17-22 (M4)
| 部品番號 | 37590.150 |
| EAN | 4251269324871 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 取付場所 | 金屬シート |
| シールドクランプ數 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル數 | 1 |
| シールド部 最小徑 | 17 mm |
| シールド部 最大徑 | 22 mm |
| 長さ | 51 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ストレンリリーフ | はい |
| 幅 | 21 mm |
| 高さ | 32.5 mm |
| 取付高 | 32.5 mm |
| 穴サイズ | M4 |
| ネジ穴數 | 1 |
| ネジ穴徑 | 4.1 mm |
まだ適切なものが見つかりませんでしたか？
製品検索へEverything you need to know about electromagnetic compatibility
Today’s industrial process technology is far more sensitive to electromagnetic disturbances creating the need for proper electromagnetic compatibility.
But what does that mean?
This video explains clearly why EMC is so important.
こちらの製品にも関心があるかもしれません
