ZL 線纜整理板

使用螺絲固定

獲取免費樣品

ZL線纜整理板用于靜止或動態的應用場合，以整理固定機器、控制面板或拖鏈上的電纜。

根據EN 62444標準，線纜整理板的設計可提供安全的應力釋放。使用電纜扎帶即可輕松完成電纜或氣動管的固定。

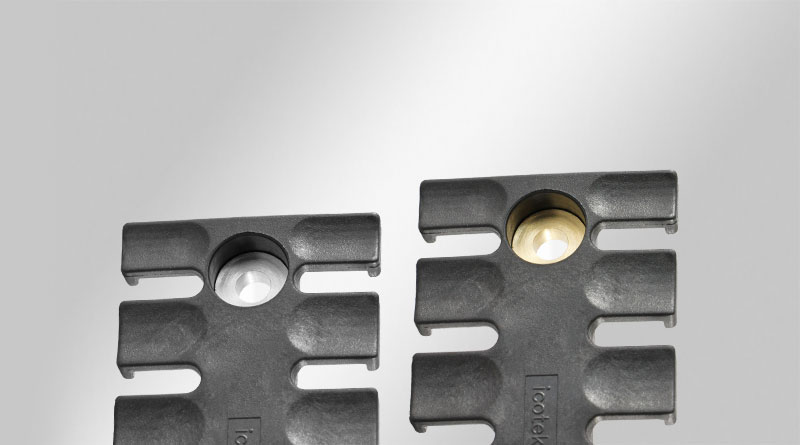

通過在螺孔中使用鋁（ZL-AB型）或黃銅（ZL-MS型）螺母，即使在高振動環境下，也可以很好地固定電纜整理板。

ZL 03 | 04 | 05線纜整理板具有不同的梳齒寬度。因此，適合多種不同規格的電纜。

對于多層安裝，請使用DH隔層套管。

下載PDF產品手冊

獲取免費樣品

規格

阻燃等級	UL94-V0, 自熄滅
溫度	-40 C° 到 140 C°
材料	聚酰胺內嵌墊: 鋁內嵌墊: 黃銅
安裝形式	用螺釘固定
安裝位置	金屬片
屬性	無硅, 無鹵

產品優勢

應力釋放按照 EN 62444標準設計
極易安裝
節約成本
高安裝密度
多功能

產品類型和尺寸

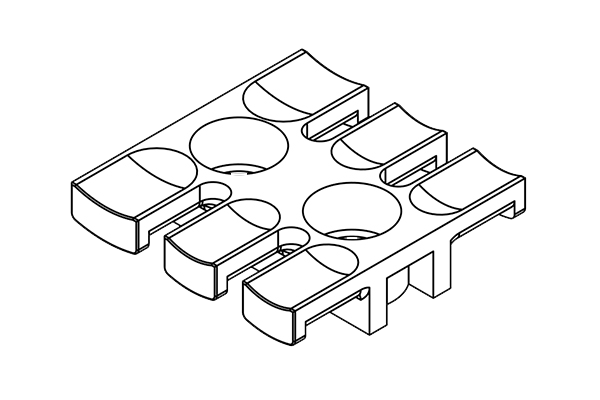

ZL 39

訂貨號	32222
EAN	4251269300837
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	3
長度 L1	38.5 mm
長度 L2	19.5 mm
寬度	40 mm
高度	10 mm
鋸齒數量	3
螺釘孔的數量	2
螺釘的直徑	9 mm

有存貨

要求報價

數據表

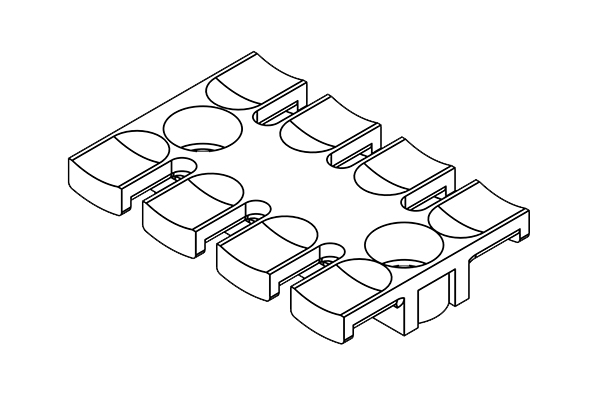

ZL 60

訂貨號	32224
EAN	4251269300844
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	4
長度 L1	59.5 mm
長度 L2	43.5 mm
寬度	40 mm
高度	10 mm
鋸齒數量	4
螺釘孔的數量	2
螺釘的直徑	9 mm

有存貨

要求報價

數據表

ZL 70

訂貨號	32226
EAN	4251269300851
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	5
長度 L1	69.1 mm
長度 L2	43.5 mm
寬度	40 mm
高度	10 mm
鋸齒數量	5
螺釘孔的數量	2
螺釘的直徑	9 mm

有存貨

要求報價

數據表

ZL 87

訂貨號	32228
EAN	4251269300868
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	6
長度 L1	86.5 mm
長度 L2	68 mm
寬度	40 mm
高度	10 mm
鋸齒數量	6
螺釘孔的數量	2
螺釘的直徑	9 mm

有存貨

要求報價

數據表

ZL 103

訂貨號	32230
EAN	4251269300875
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	7
長度 L1	102 mm
長度 L2	84 mm
寬度	40 mm
高度	10 mm
鋸齒數量	7
螺釘孔的數量	2
螺釘的直徑	9 mm

有存貨

要求報價

數據表

ZL 121

訂貨號	32232
EAN	4251269300882
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	8
長度 L1	121 mm
長度 L2	102.5 mm
寬度	40 mm
高度	10 mm
鋸齒數量	8
螺釘孔的數量	2
螺釘的直徑	9 mm

有存貨

要求報價

數據表

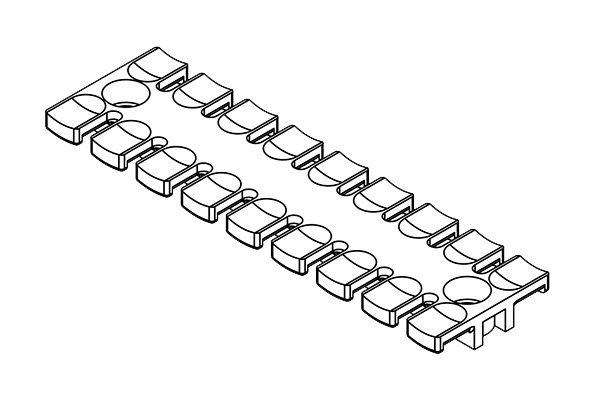

ZL 140

訂貨號	32234
EAN	4251269300899
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	9
長度 L1	139.5 mm
長度 L2	121 mm
寬度	40 mm
高度	10 mm
鋸齒數量	9
螺釘孔的數量	2
螺釘的直徑	9 mm

有存貨

要求報價

數據表

ZL 180

訂貨號	32236
EAN	4251269300905
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	12
長度 L1	180 mm
長度 L2	157 mm
寬度	42 mm
高度	11 mm
鋸齒數量	12
螺釘孔的數量	3
螺釘的直徑	9 mm

有存貨

要求報價

數據表

ZL 39 AB M4

訂貨號	32270
EAN	4251269301001
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	3
長度 L1	38.5 mm
長度 L2	19.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	3
螺釘孔的數量	2
螺釘的直徑	4.1 mm

有存貨

要求報價

數據表

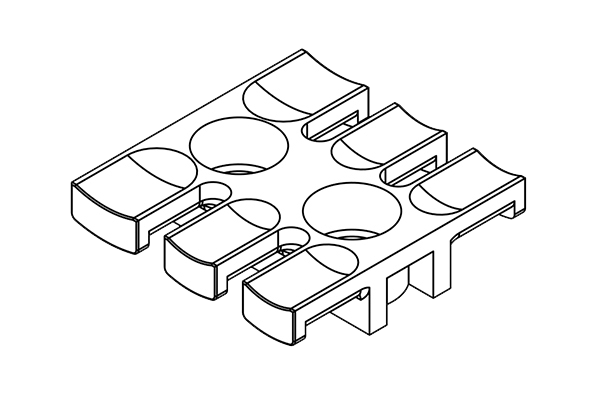

ZL 39 AB M5

訂貨號	32280
EAN	4251269301087
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	3
長度 L1	38.5 mm
長度 L2	19.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	3
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 39 AB M6

訂貨號	32290
EAN	4251269301162
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	3
長度 L1	38.5 mm
長度 L2	19.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	3
螺釘孔的數量	2
螺釘的直徑	6.2 mm

有存貨

要求報價

數據表

ZL 60 AB M4

訂貨號	32271
EAN	4251269301018
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	4
長度 L1	59.5 mm
長度 L2	43.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	4
螺釘孔的數量	2
螺釘的直徑	4.1 mm

有存貨

要求報價

數據表

ZL 60 AB M5

訂貨號	32281
EAN	4251269301094
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	4
長度 L1	59.5 mm
長度 L2	43.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	4
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 60 AB M6

訂貨號	32291
EAN	4251269301179
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	4
長度 L1	59.4 mm
長度 L2	43.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	4
螺釘孔的數量	2
螺釘的直徑	6.2 mm

有存貨

要求報價

數據表

ZL 70 AB M4

訂貨號	32272
EAN	4251269301025
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	5
長度 L1	69.1 mm
長度 L2	43.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	5
螺釘孔的數量	2
螺釘的直徑	4.1 mm

有存貨

要求報價

數據表

ZL 70 AB M5

訂貨號	32282
EAN	4251269301100
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	5
長度 L1	69.1 mm
長度 L2	43.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	5
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 70 AB M6

訂貨號	32292
EAN	4251269301186
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	5
長度 L1	69.1 mm
長度 L2	43.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	5
螺釘孔的數量	2
螺釘的直徑	6.2 mm

有存貨

要求報價

數據表

ZL 87 AB M4

訂貨號	32273
EAN	4251269301032
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	6
長度 L1	86.5 mm
長度 L2	68 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	6
螺釘孔的數量	2
螺釘的直徑	4.1 mm

有存貨

要求報價

數據表

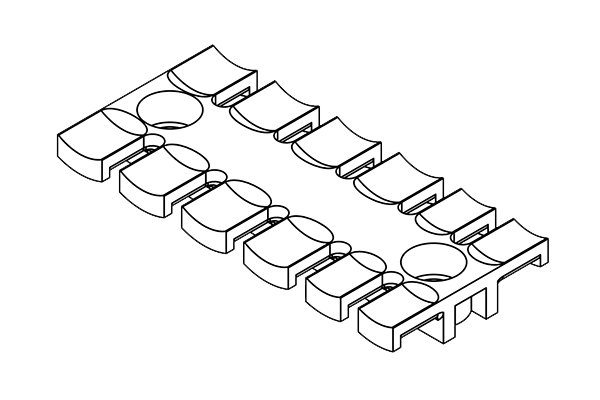

ZL 87 AB M5

訂貨號	32283
EAN	4251269301117
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	6
長度 L1	86.5 mm
長度 L2	68 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	6
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 87 AB M6

訂貨號	32293
EAN	4251269301193
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	6
長度 L1	86.5 mm
長度 L2	68 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	6
螺釘孔的數量	2
螺釘的直徑	6.2 mm

有存貨

要求報價

數據表

ZL 103 AB M4

訂貨號	32275
EAN	4251269301056
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	7
長度 L1	102.5 mm
長度 L2	84 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	7
螺釘孔的數量	2
螺釘的直徑	4.1 mm

有存貨

要求報價

數據表

ZL 103 AB M5

訂貨號	32284
EAN	4251269301124
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	7
長度 L1	102.5 mm
長度 L2	84 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	7
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

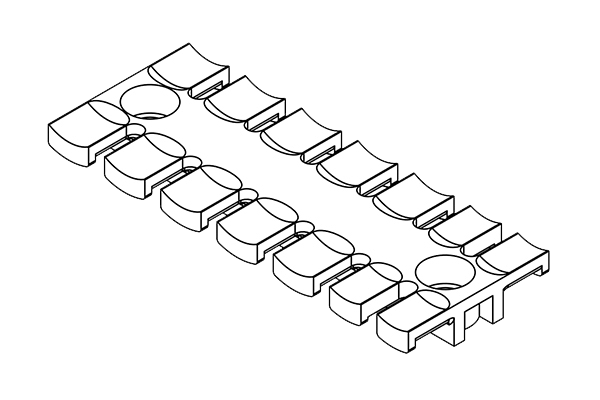

ZL 103 AB M6

訂貨號	32294
EAN	4251269301209
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	7
長度 L1	102.5 mm
長度 L2	84 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	7
螺釘孔的數量	2
螺釘的直徑	6.2 mm

有存貨

要求報價

數據表

ZL 121 AB M4

訂貨號	32277
EAN	4251269301070
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	8
長度 L1	121 mm
長度 L2	102.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	8
螺釘孔的數量	2
螺釘的直徑	4.1 mm

有存貨

要求報價

數據表

ZL 121 AB M5

訂貨號	32285
EAN	4251269301131
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	8
長度 L1	121 mm
長度 L2	102.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	8
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 121 AB M6

訂貨號	32295
EAN	4251269301216
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	8
長度 L1	121 mm
長度 L2	102.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	8
螺釘孔的數量	2
螺釘的直徑	6.2 mm

有存貨

要求報價

數據表

ZL 140 AB M4

訂貨號	32274
EAN	4251269301049
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	9
長度 L1	139.5 mm
長度 L2	121 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	9
螺釘孔的數量	2
螺釘的直徑	4.1 mm

有存貨

要求報價

數據表

ZL 140 AB M5

訂貨號	32286
EAN	4251269301148
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	9
長度 L1	139.5 mm
長度 L2	121 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	9
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 140 AB M6

訂貨號	32296
EAN	4251269301223
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	9
長度 L1	139.5 mm
長度 L2	121 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	9
螺釘孔的數量	2
螺釘的直徑	6.2 mm

有存貨

要求報價

數據表

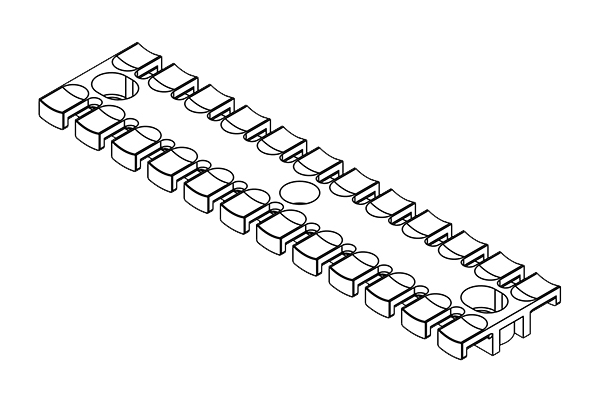

ZL 180 AB M4

訂貨號	32276
EAN	4251269301063
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	12
長度 L1	180 mm
長度 L2	157 mm
寬度	42 mm
高度	11 mm
安裝高度	11 mm
鋸齒數量	12
螺釘孔的數量	3
螺釘的直徑	4.1 mm

有存貨

要求報價

數據表

ZL 180 AB M5

訂貨號	32287
EAN	4251269301155
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	12
長度 L1	180 mm
長度 L2	157 mm
寬度	42 mm
高度	11 mm
安裝高度	11 mm
鋸齒數量	12
螺釘孔的數量	3
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 180 AB M6

訂貨號	32297
EAN	4251269301230
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	12
長度 L1	180 mm
長度 L2	157 mm
寬度	42 mm
高度	11 mm
安裝高度	11 mm
鋸齒數量	12
螺釘孔的數量	3
螺釘的直徑	6.2 mm

有存貨

要求報價

數據表

ZL 39 MS M5

訂貨號	32360
EAN	4251269301322
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	3
長度 L1	38.5 mm
長度 L2	19.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	3
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 60 MS M5

訂貨號	32361
EAN	4251269301339
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	4
長度 L1	59.5 mm
長度 L2	43.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	4
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

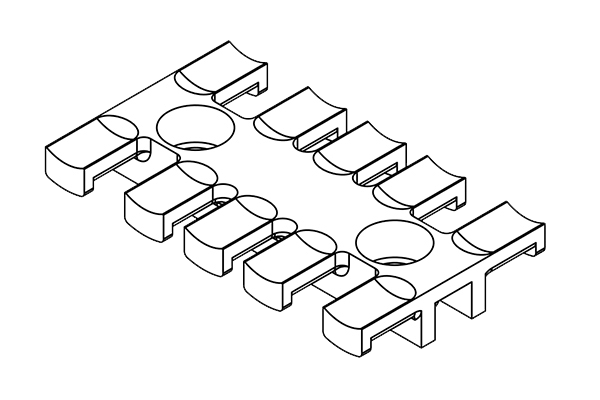

ZL 70 MS M5

訂貨號	32362
EAN	4251269301346
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	5
長度 L1	69 mm
長度 L2	43.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	5
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 87 MS M5

訂貨號	32363
EAN	4251269301353
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	6
長度 L1	86.5 mm
長度 L2	68 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	6
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 103 MS M5

訂貨號	32364
EAN	4251269301360
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	7
長度 L1	102.5 mm
長度 L2	84 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	7
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

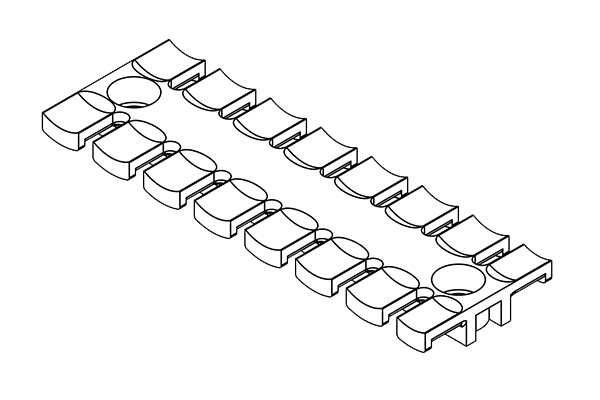

ZL 121 MS M5

訂貨號	32365
EAN	4251269301377
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	8
長度 L1	121 mm
長度 L2	102.5 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	8
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 140 MS M5

訂貨號	32366
EAN	4251269301384
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	9
長度 L1	139.5 mm
長度 L2	121 mm
寬度	40 mm
高度	10.2 mm
安裝高度	10.2 mm
鋸齒數量	9
螺釘孔的數量	2
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 180 MS M5

訂貨號	32367
EAN	4251269301391
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	12
長度 L1	180 mm
長度 L2	157 mm
寬度	42 mm
高度	11 mm
安裝高度	11 mm
鋸齒數量	12
螺釘孔的數量	3
螺釘的直徑	5.2 mm

有存貨

要求報價

數據表

ZL 03

訂貨號	32112
EAN	4251269300806
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	7
長度 L1	63.4 mm
長度 L2	42 mm
寬度	35 mm
高度	9.3 mm
鋸齒數量	4
鋸齒數量（窄）	7
螺釘的直徑	5.5 mm

有存貨

要求報價

數據表

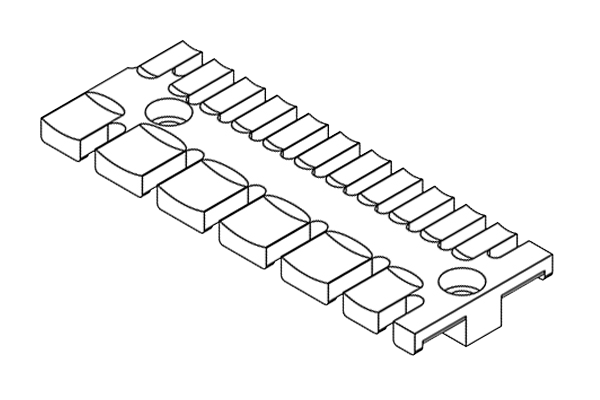

ZL 04

訂貨號	32114
EAN	4251269300813
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	11
長度 L1	95 mm
長度 L2	74.5 mm
寬度	35 mm
高度	9.3 mm
鋸齒數量	6
鋸齒數量（窄）	11
螺釘的直徑	5.5 mm

有存貨

要求報價

數據表

ZL 05

訂貨號	32116
EAN	4251269300820
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片
電纜的數量	13
長度 L1	119 mm
長度 L2	108 mm
寬度	35 mm
高度	10 mm
鋸齒數量	7
螺釘的直徑	5.5 mm

有存貨

要求報價

數據表

你還沒發現合適的產品嗎？

請使用易科智連產品搜索器

組裝視頻

我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!

只需將穿芯裝配到電纜組件上

始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！

適用配件

理線架的定距襯套

為理線架多層次固定的定距襯套。此襯套可提高布線密度。

ZL|SB-EMC

屏蔽電纜整理板附帶應力釋放功能

用于應力釋放的電纜屏蔽板。擁有單行型號，以及雙行型號。

您可能也對這些產品感興趣

MSMC

模塊化可堆疊電纜夾

模塊化可堆疊電纜夾 MSMC 用于方便、快速、安全地固定電纜、管道和其它圓柱部件。

CCL

適用于C型導軌的電纜夾

電纜夾的特點是具有寬泛的夾緊范圍和極大的靈活性。非常適用于16 – 17 mm開口的C型導軌。

KZL

用于H型以及C型導軌的理線架

帶卡扣式安裝結構的線纜整理與布線板，適合35mm H型DIN標準導軌或者30mm C型導軌。

SF|ZL

用于35mm H型DIN導軌的理線架

通過35mmH型DIN導軌上的鎖扣固定的理線架。

KBH-R | KBH-S

搭扣式電纜扎帶的固定塊

搭扣式電纜扎帶KLKB。有多種安裝方式。

AT-M | AT-K-M

公制內螺紋適配穿芯 M5 - M25, IP65/IP66

基于KT穿芯，帶有公制內螺紋的適配器穿芯。

KVT-W90

可分式90°電纜格蘭頭，公制螺紋M32/M50, IP54

適用于有端子的電纜以90°角安裝。

KEL-QUICK | KEL-QUICK-E

無需工具安裝的可分式電纜引入框架，密封電纜防護等級達到IP54標準

帶緊密穿芯的電纜引入框架適用于無工具安裝。適用于重型連接器的標準化開孔。

EMC屏蔽夾，用于30 mm C型 DIN導軌

EMC電纜屏蔽夾適用于固定安裝在30mm的C型DIN導軌上。

EMC-KEL-U

EMC 電纜引入框架

傳導性EMC電纜引入框架適用于開口為16-針和24-針的重型工業連接器

CONFiX? WST

用于有端子的電纜的可分式波紋管

可分開波紋管用于有端子的電纜連接

模塊底板，IP54

模塊底板系統適用于安裝底板上面的電纜引入設備

多毛熟女HDVIDOS,日韩AV无码成人精品国产,破了亲妺妺的处免费视频国产,满清十大酷刑在线观看

ZL 線纜整理板

使用螺絲固定

規格

產品優勢

產品類型和尺寸

ZL 39

ZL 60

ZL 70

ZL 87

ZL 103

ZL 121

ZL 140

ZL 180

ZL 39 AB M4

ZL 39 AB M5

ZL 39 AB M6

ZL 60 AB M4

ZL 60 AB M5

ZL 60 AB M6

ZL 70 AB M4

ZL 70 AB M5

ZL 70 AB M6

ZL 87 AB M4

ZL 87 AB M5

ZL 87 AB M6

ZL 103 AB M4

ZL 103 AB M5

ZL 103 AB M6

ZL 121 AB M4

ZL 121 AB M5

ZL 121 AB M6

ZL 140 AB M4

ZL 140 AB M5

ZL 140 AB M6

ZL 180 AB M4

ZL 180 AB M5

ZL 180 AB M6

ZL 39 MS M5

ZL 60 MS M5

ZL 70 MS M5

ZL 87 MS M5

ZL 103 MS M5

ZL 121 MS M5

ZL 140 MS M5

ZL 180 MS M5

ZL 03

ZL 04

ZL 05

你還沒發現合適的產品嗎？

組裝視頻

只需將穿芯裝配到電纜組件上

適用配件

理線架的定距襯套

屏蔽電纜整理板附帶應力釋放功能

您可能也對這些產品感興趣

模塊化可堆疊電纜夾

適用于C型導軌的電纜夾

用于H型以及C型導軌的理線架

用于35mm H型DIN導軌的理線架

搭扣式電纜扎帶的固定塊

公制內螺紋適配穿芯 M5 - M25, IP65/IP66

可分式90°電纜格蘭頭，公制螺紋M32/M50, IP54

無需工具安裝的可分式電纜引入框架，密封電纜防護等級達到IP54標準

EMC屏蔽夾，用于30 mm C型 DIN導軌

EMC 電纜引入框架

用于有端子的電纜的可分式波紋管

模塊底板，IP54
