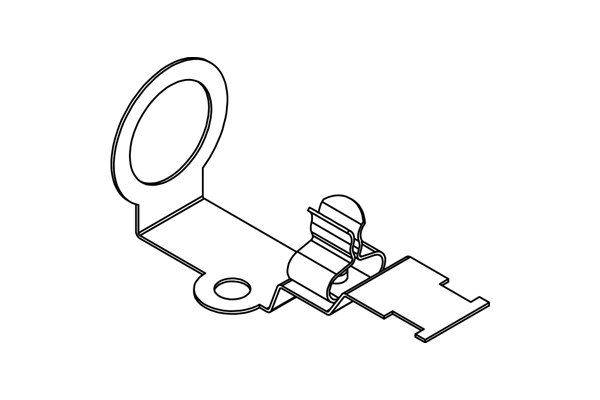

KVT-EMC-16|SKL 1.5-3
| 訂貨號 | 37187.1 |
| EAN | 4251269329005 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 58.5 mm |
| 寬度 | 23 mm |
| 高度 | 26.7 mm |
| 適用于： | QVT 16 |

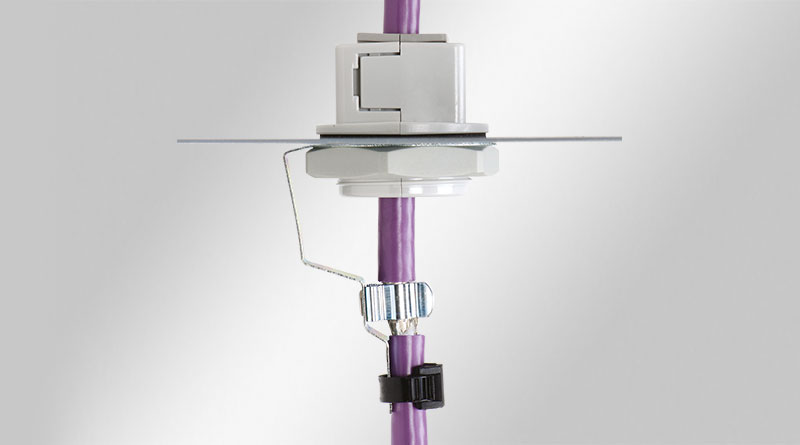

KVT-EMC 屏蔽夾支架
用于可分電纜格蘭頭 KVT 和 QVT
規格
| 材料 | 鋼，鍍鋅 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屬性 | 防震 |
產品優勢
- 極易安裝
- 電纜屏蔽的最佳接觸面積
- 屏蔽接觸和應力釋放功能分開
- 可隨后安裝在引入的電纜周圍
- 可以配套編織銅帶或者PE連接器M5使用
- 輕松和快速的與外殼相連，替代EMC電纜格蘭頭，適用于有端子的電纜
產品類型和尺寸
KVT-EMC-16|SKL 3-6
| 訂貨號 | 37187.2 |
| EAN | 4251269329012 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 58.5 mm |
| 寬度 | 23 mm |
| 高度 | 26.7 mm |
| 適用于： | QVT 16 |
KVT-EMC-16|SKL 6-8
| 訂貨號 | 37187.3 |
| EAN | 4251269329029 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 58.5 mm |
| 寬度 | 23 mm |
| 高度 | 26.7 mm |
| 適用于： | QVT 16 |
KVT-EMC-16|SKL 8-11
| 訂貨號 | 37187.4 |
| EAN | 4251269329036 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 58.5 mm |
| 寬度 | 23 mm |
| 高度 | 26.7 mm |
| 適用于： | QVT 16 |
KVT-EMC-20|SKL 1.5-3
| 訂貨號 | 37190.1 |
| EAN | 4251269335983 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 58.9 mm |
| 寬度 | 27 mm |
| 高度 | 31 mm |
| 適用于： | KVT 20, QVT 20 |
KVT-EMC-20|SKL 3-6
| 訂貨號 | 37190.2 |
| EAN | 4251269335990 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 58.9 mm |
| 寬度 | 27 mm |
| 高度 | 31 mm |
| 適用于： | KVT 20, QVT 20 |
KVT-EMC-20|SKL 6-8
| 訂貨號 | 37190.3 |
| EAN | 4251269336003 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 58.9 mm |
| 寬度 | 27 mm |
| 高度 | 31 mm |
| 適用于： | KVT 20, QVT 20 |
KVT-EMC-20|SKL 8-11
| 訂貨號 | 37190.4 |
| EAN | 4251269336010 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 58.9 mm |
| 寬度 | 27 mm |
| 高度 | 31 mm |
| 適用于： | KVT 20, QVT 20 |
KVT-EMC-25|SKL 1.5-3
| 訂貨號 | 37180.1 |
| EAN | 4251269305283 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 60 mm |
| 寬度 | 36 mm |
| 高度 | 39 mm |
| 適用于： | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
KVT-EMC-25|SKL 3-6
| 訂貨號 | 37180.2 |
| EAN | 4251269305290 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 60 mm |
| 寬度 | 36 mm |
| 高度 | 39 mm |
| 適用于： | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
KVT-EMC-25|SKL 6-8
| 訂貨號 | 37180.3 |
| EAN | 4251269305306 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 60 mm |
| 寬度 | 36 mm |
| 高度 | 39 mm |
| 適用于： | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
KVT-EMC-25|SKL 8-11
| 訂貨號 | 37180.4 |
| EAN | 4251269305313 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 60 mm |
| 寬度 | 36 mm |
| 高度 | 39 mm |
| 適用于： | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
KVT-EMC-32|SKL 1.5-3
| 訂貨號 | 37181.1 |
| EAN | 4251269305320 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 60 mm |
| 寬度 | 43 mm |
| 高度 | 48 mm |
| 適用于： | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-BES-S 32 |
KVT-EMC-32|SKL 3-6
| 訂貨號 | 37181.2 |
| EAN | 4251269305337 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 60 mm |
| 寬度 | 43 mm |
| 高度 | 48 mm |
| 適用于： | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32 |
KVT-EMC-32|SKL 6-8
| 訂貨號 | 37181.3 |
| EAN | 4251269305344 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 60 mm |
| 寬度 | 43 mm |
| 高度 | 48 mm |
| 適用于： | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32 |
KVT-EMC-32|SKL 8-11
| 訂貨號 | 37181.4 |
| EAN | 4251269305351 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 60 mm |
| 寬度 | 43 mm |
| 高度 | 48 mm |
| 適用于： | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32 |
