KVT-ER 25
| 訂貨號 | 45450 |
| EAN | 4251269319716 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 15 mm |
| 顏色 | 黑色 |
| 外徑 | 46 mm |
| 安裝高度 | 20 mm |
| 公制孔尺寸 | M25 |
| 圓形開孔尺寸 | 25.3 mm |
| 線 | M25 × 1,5 |
| 線的長度 | 18 mm |
| 用穿芯安裝 | 1 x KT 小 |
KVT-ER | 可分電纜格蘭頭
適用于帶連接器的電纜, 公制螺紋M25-M63, 防護等級達到IP66/IP68 / UL type 12/4X*標準

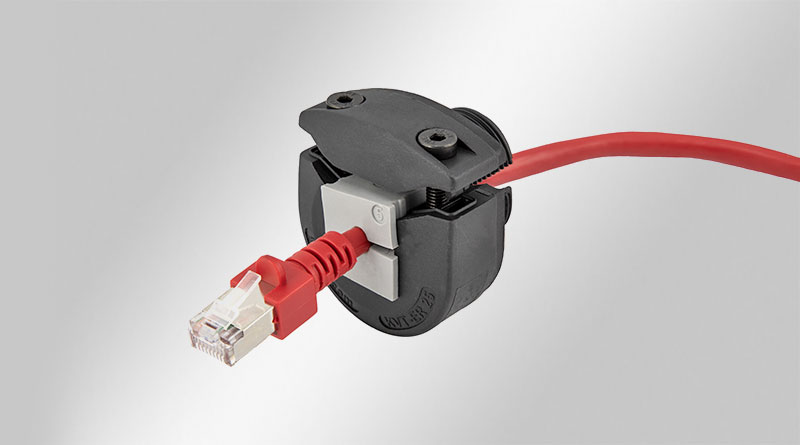

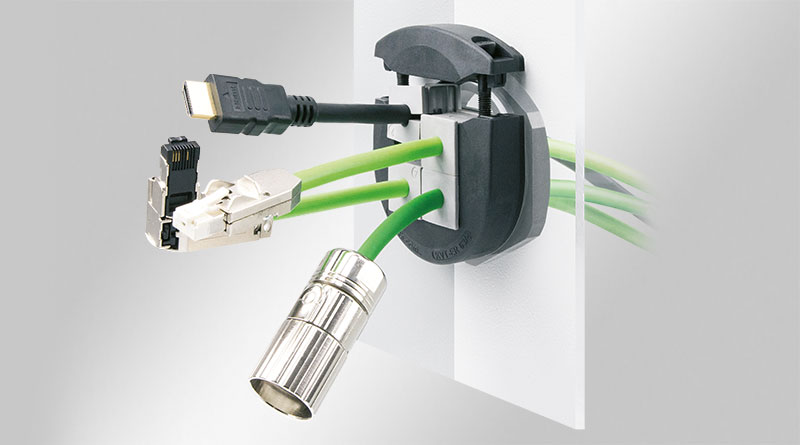

KVT-ER是可拆分的電纜格蘭頭，用于對帶有連接器的電纜進行布線和密封，其直徑從1到16 mm（KT 1 - 15）和13到35 mm（KTG 13 - KT 34）。 它同樣也適用于不帶端子或連接器的電氣，氣動或液壓管線以及波紋管（例如，引入控制面板、外殼或機械設備），并滿足密封及EN 62444標準的應力釋放要求。
KVT-ER尺寸基于公制標準開孔M25，M32，M50和M63。 六角螺母含在包裝中。 對于組裝，螺母擰緊扭矩建議最大 2 Nm。

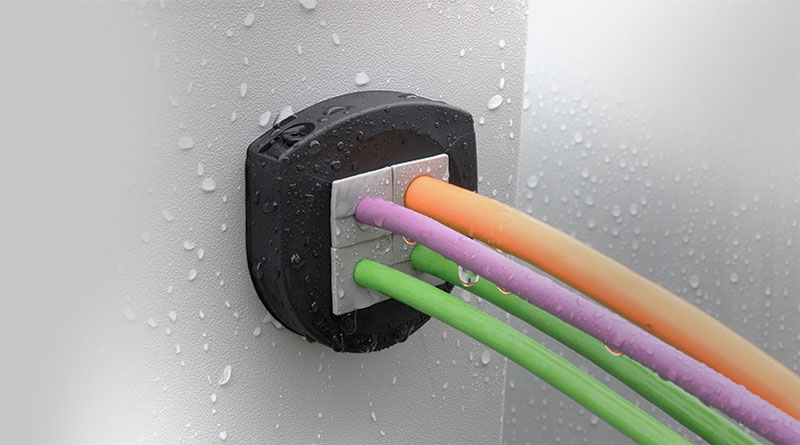

由于墊片注塑一體化，且使用單孔穿芯，KVT-ER的密封防護等級可以達到IP66 / IP68和UL type 12和4X*的標準。
*4X 僅供室內使用
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| UL類型等級 (UL 50E) | UL Type 12, UL Type 4X* |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 110 C° |
| 材料 | 底架: 聚丙烯 集成密封墊: 合成橡膠 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屬性 | 無鹵, 無硅 |
產品優勢
- 經認證的防護等級達到IP66/IP68，根據EN 60529 標準
- 按照 EN 62444標準消除電纜所受應力
- 有端頭的電纜組件的品質得以延續
- 系統升級改造和維護變得簡單快速
- 高安裝密度
- 適用標準或者公制尺寸
- 六角形的螺釘含在送貨里
- 很高的穩定性、防震
- 設計衛生 - 無集塵凹槽
產品類型和尺寸

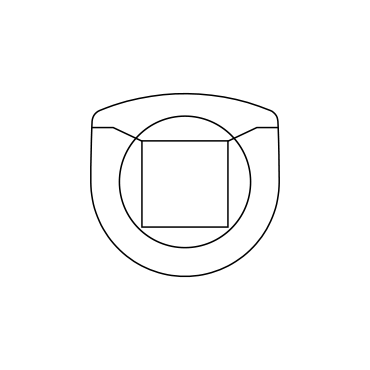

KVT-ER 32
| 訂貨號 | 45452 |
| EAN | 4251269318900 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 16 mm |
| 顏色 | 黑色 |
| 外徑 | 46 mm |
| 安裝高度 | 20 mm |
| 公制孔尺寸 | M32 |
| 圓形開孔尺寸 | 32.3 mm |
| 線 | M32 × 1,5 |
| 線的長度 | 18 mm |
| 用穿芯安裝 | 1 x KT 小 |

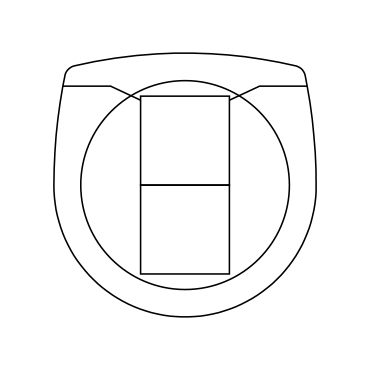

KVT-ER 50|2
| 訂貨號 | 45454 |
| EAN | 4251269318917 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 16 mm |
| 顏色 | 黑色 |
| 外徑 | 63 mm |
| 安裝高度 | 20 mm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.4 mm |
| 線 | M50 × 1,5 |
| 線的長度 | 20.5 mm |
| 用穿芯安裝 | 2 x KT 小 |

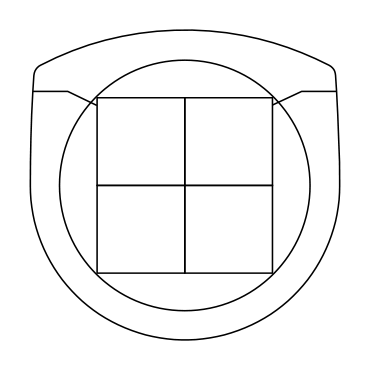

KVT-ER 63|4
| 訂貨號 | 45456 |
| EAN | 4251269318931 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 16 mm |
| 顏色 | 黑色 |
| 外徑 | 75 mm |
| 安裝高度 | 20 mm |
| 公制孔尺寸 | M63 |
| 圓形開孔尺寸 | 63.4 mm |
| 線 | M63 × 1,5 |
| 線的長度 | 20.5 mm |
| 用穿芯安裝 | 4 x KT 小 |
KVT-ER 63|1
| 訂貨號 | 45455 |
| EAN | 4251269318924 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 顏色 | 黑色 |
| 外徑 | 75 mm |
| 安裝高度 | 20 mm |
| 公制孔尺寸 | M63 |
| 圓形開孔尺寸 | 63.4 mm |
| 線 | M63 × 1,5 |
| 線的長度 | 20.5 mm |
| 用穿芯安裝 | 1 x KT 大 |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
