KEL-EMC-Z 屏蔽夾支架

用于將由電纜引入底板引入的電纜進行EMC屏蔽

獲取免費樣品

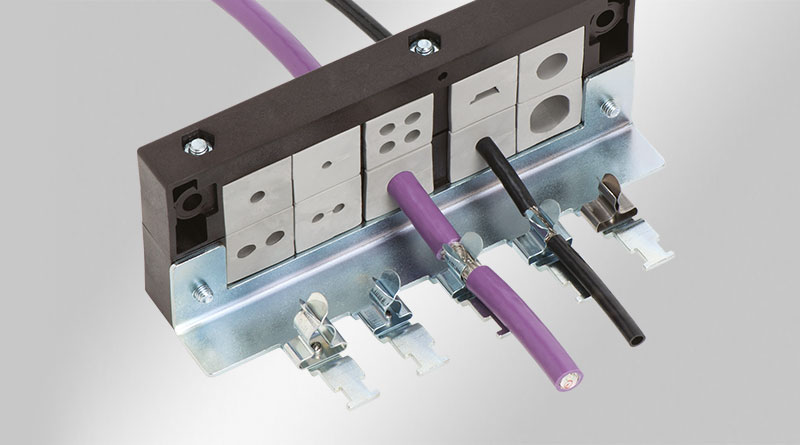

將電纜引入底板，EMC屏蔽接地和應力釋放集中在一起。

電纜穿過KEL電纜引入框架，并直接通向EMC屏蔽夾和應力消除裝置。

只需將電纜屏蔽層插入屏蔽夾，然后將電纜護套固定到應力消除裝置即可。快速，輕松地集成了兩個獨立的功能。

按客戶需求定制可用于直徑最大為16 mm電纜的屏蔽夾，交付時間短。

下載PDF產品手冊

獲取免費樣品

規格

材料	鋼，鍍鋅不銹鋼
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
屬性	防震

產品優勢

在電纜和機箱、機柜之間有很大的接觸面積，尤其是外部經過處理的導電涂層
KEL電纜引入系統結合了引入和固定功能
如果只要額外的應力釋放，可以不用SKL屏蔽接地端子
可以配套編織銅帶或者PE連接器M6使用 (KEL-EMC-Z)
直接，輕松，快速的與機箱連接。
節省空間，通過兩個接地組合，可以引入10根電纜
替代EMC電纜格蘭頭，適用于有端子的電纜

KEL-EMC-Z 24|5

訂貨號	36527
EAN	4251269303074
包裝單位	1
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
屏蔽接地端子的數量	5
電纜的數量	5
長度 L1	147 mm
長度 L2	130 mm
寬度	56 mm
高度	28 mm
安裝高度	28 mm
孔的尺寸	M5 / M6
螺釘孔的數量	2
鋸齒數量	5
適用于：	KEL-ER 24, KEL-ER-E5, KEL 24, KEL-E5, KEL-U 24, KEL-FG-E5, KEL-QUICK 24, KEL-QUICK-E5, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPZ-E, KEL-DPU 24

有存貨

要求報價

數據表

KEL EMC-Z 16|4

訂貨號	36525
EAN	4251269303050
包裝單位	1
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
屏蔽接地端子的數量	4
電纜的數量	4
長度 L1	120 mm
長度 L2	103 mm
寬度	56 mm
高度	28 mm
安裝高度	28 mm
孔的尺寸	M6 / M5
螺釘孔的數量	2
鋸齒數量	4
適用于：	KEL-ER 16, KEL-ER-E4, KEL 16, KEL-E4, KEL-U 16, KEL-QUICK 16, KEL-QUICK-E4, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16

有存貨

要求報價

數據表

KEL-EMC-Z 183|4

訂貨號	36528
EAN	4251269331343
包裝單位	1
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
屏蔽接地端子的數量	4
電纜的數量	4
長度 L1	156 mm
長度 L2	140 mm
寬度	79 mm
高度	27 mm
安裝高度	27 mm
孔的尺寸	M4 / M6
螺釘孔的數量	2
鋸齒數量	4
適用于：	KEL 183-E, KEL 183

有存貨

要求報價

數據表

KEL-EMC 24|5

訂貨號	36526
EAN	4251269303067
包裝單位	5
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
電纜的數量	5
長度 L1	142 mm
長度 L2	130 mm
寬度	35 mm
高度	19.5 mm
安裝高度	19.5 mm
螺釘孔的數量	2
螺釘的直徑	6 mm
鋸齒數量	5
適用于：	KEL-ER 24, KEL-ER-E5, KEL 24, KEL-E5, KEL-U 24, KEL-FG-E5, KEL-QUICK 24, KEL-QUICK-E5, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPZ-E, KEL-DPU 24

有存貨

要求報價

數據表

KEL-EMC 16|4

訂貨號	36524
EAN	4251269303043
包裝單位	5
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
電纜的數量	4
長度 L1	115 mm
長度 L2	103 mm
寬度	35 mm
高度	19.5 mm
安裝高度	19.5 mm
螺釘孔的數量	2
螺釘的直徑	6 mm
鋸齒數量	4
適用于：	KEL-ER 16, KEL-ER-E4, KEL 16, KEL-E4, KEL-U 16, KEL-QUICK 16, KEL-QUICK-E4, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16

有存貨

要求報價

數據表

KEL-EMC 10

訂貨號	36522
EAN	4251269303036
包裝單位	5
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
電纜的數量	3
長度 L1	95 mm
長度 L2	83 mm
寬度	35 mm
高度	19.5 mm
安裝高度	19.5 mm
螺釘孔的數量	2
螺釘的直徑	6 mm
鋸齒數量	3
適用于：	KEL-ER 10, KEL-ER-E3, KEL 10, KEL-E3, KEL-U 10, KEL-FG-E3, KEL-QUICK 10, KEL-QUICK-E3, KEL-BES 10, KEL-BES-S 10

有存貨

要求報價

數據表

KEL-EMC-B

訂貨號	36520
EAN	4251269303029
包裝單位	5
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
電纜的數量	2
長度 L1	70 mm
長度 L2	58 mm
寬度	35 mm
高度	19.5 mm
安裝高度	19.5 mm
螺釘孔的數量	2
螺釘的直徑	6 mm
鋸齒數量	2
適用于：	KEL-ER-B, KEL-ER-E2, KEL-B, KEL-E2, KEL-U-B, KEL-FG-E2, KEL-QUICK-B, KEL-QUICK-E2, KEL-DPZ-B

有存貨

要求報價

數據表

KEL-EMC F

訂貨號	39110
EAN	4251269305955
包裝單位	5
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
電纜的數量	3
長度 L1	44 mm
長度 L2	32 mm
寬度	35 mm
高度	19.5 mm
安裝高度	19.5 mm
螺釘孔的數量	2
螺釘的直徑	6 mm
鋸齒數量	3
適用于：	KEL-ER 24/16/10/-B, KEL 24/16/10/-B, KEL-U 24/16/10/-B, KEL-QUICK 24/16/10/-B, KEL-BES 24/16/10, KEL-BES-S 24/16/10, KEL-DPZ 24/16, KEL-DPU 24

有存貨

要求報價

數據表

你還沒發現合適的產品嗎？

請使用易科智連產品搜索器

Everything you need to know about electromagnetic compatibility

Today’s industrial process technology is far more sensitive to electromagnetic disturbances creating the need for proper electromagnetic compatibility.

But what does that mean?

This video explains clearly why EMC is so important.

只需將穿芯裝配到電纜組件上

始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！

適用配件

KEL-FA

無需工具安裝的可分式電纜引入框架，密封電纜防護等級達到IP54 / UL type 12標準

帶穿芯的電纜引入框架適用于無工具安裝。適用于重型連接器的標準化開孔。

KEL-ER | KEL-ER-E

可分式電纜引入框架，防護等級達到IP66 / UL type 12/4X*標準

電纜密封防護等級IP66，引入帶端子的電纜。適用于重型工業連接器的開孔。

KEL-U | KEL-E

可分式電纜引入框架，電纜密封防護等級達到IP54 / UL type 12標準

新一代的可分式電纜引入框架的防護等級達到IP54。適用于重型工業連接器的開孔。

KEL

多節可分式電纜引入框架，防護等級達到IP54 / UL type 12標準

密封防護等級達到IP54的多節可分式電纜引入框架。適用于重型工業連接器的開孔。

KEL-FG-ER | KEL-FG-ER-E

可分式90°角法蘭座，防護等級達到IP65標準

法蘭座適用于以90度角引入帶端子的電纜到機箱內部。

KEL-FG | KEL-FG-E

可分式90°角法蘭座，防護等級達到IP54 / UL type 12標準

法蘭座適用于以90°角引入帶端子的電纜到機箱內部。

KEL-QUICK | KEL-QUICK-E

無需工具安裝的可分式電纜引入框架，密封電纜防護等級達到IP54標準

帶緊密穿芯的電纜引入框架適用于無工具安裝。適用于重型連接器的標準化開孔。

KEL 183

用于引入大直徑電纜的可分式電纜引入框架，電纜密封防護等級達到IP54 / UL type 12標準

電纜密封防護等級達IP54的可分電纜引入框架，適用于直徑高達75mm的供電電纜。

您可能也對這些產品感興趣

CONFiX? WST

用于有端子的電纜的可分式波紋管

可分開波紋管用于有端子的電纜連接

AT-M | AT-K-M

公制內螺紋適配穿芯 M5 - M25, IP65/IP66

基于KT穿芯，帶有公制內螺紋的適配器穿芯。

KT-SC

多范圍電纜穿芯, IP54

適用于各種電纜尺寸的多孔徑電纜穿芯。可以將單個圓形膜剝掉，以適應電纜或軟管的特定直徑。

KVT-SNAP

卡扣式可分電纜格蘭頭，公制螺紋M32-M63, IP54

在公制尺寸下無需工具裝的可分式電纜格蘭頭。

KEL-QUICK | KEL-QUICK-E

無需工具安裝的可分式電纜引入框架，密封電纜防護等級達到IP54標準

帶緊密穿芯的電纜引入框架適用于無工具安裝。適用于重型連接器的標準化開孔。

KDR-BES

帶刷穿芯的可分式控制板底板

KDR-BES電纜引入框架預裝有2分開的刷條

KEL-DPU-BS

帶防火密封條的電纜引入底板，IP66/IP68 / UL type 12/4X*型

帶IFPS防火密封條的電纜引入底板，根據EN 45545-3標準，防護等級達到IP66/IP68 / UL 12/4X*型
