KEL-DPU 24|13-BS gy
| 訂貨號 | 99300.010 |
| EAN | 4251269318559 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 13 |
| 電纜的最大直徑 | 20.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 10 x 3.2 - 6.3 mm 3 x 16 - 20.5 mm |
-
產品
?
鐵路領域電纜引入系統
?
KEL-DPU-BS 帶防火密封條的電纜引入底板（EN 45545-3標準）
KEL-DPU-BS 帶防火密封條的電纜引入底板（EN 45545-3標準）
高應力釋放功能, 可插拔 / IP66 / IP68 / UL type 12 / 4X*
具有防火密封的易科智連電纜引入底板，已批準用于鐵路技術（符合標準EN 45545-2，EN 45545-3和EN 1363-1）。
KEL-DPU-BS電纜引入底板設計用于在狹小空間內布線和密封標準電纜（直徑從3.2mm到20.5mm），防護等級為IP66 / IP68 / UL 12 / 4X*。 KEL-DPU-BS的特別之處在于其堅固的框架和增強的應力消除能力。
KEL-DPU 24-BS與24針重載連接器的開孔尺寸完全匹配。
KEL-DPU-BS與電纜的組裝可以快速簡便地完成。只需在薄膜上刺一個小孔，然后將電纜引入即可。
安裝在電纜引入底板背面的膨脹型（發泡）IFPS防火密封件由可膨脹石墨組成，在發生火災時，其體積會倍增。
這將形成一個屏障，以防止火焰和高熱量在一個盡可能長的時間內從一個空間進入另一個空間。
*4X 僅供室內使用
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| UL類型等級 (UL 50E) | UL Type 12, UL Type 4X* |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 100 C° |
| 材料 | 合成橡膠 底架: 聚丙烯 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 熱脹型（起泡沫）, 無鹵, 無硅 |
產品優勢
- 經認證可應用于鐵路技術領域（根據EN 45545-2, EN 45545-3, EN 1363-1 和 EN 61373標準）
- 每個電纜引入部件只需要裝一個防火密封條
- 高防護等級E45, EI30
- 很高的穩定性、防震
- 極易安裝
- 高安裝密度，廣泛的框架和穿芯型號可供選擇
- 設計衛生 - 無集塵凹槽
產品類型和尺寸
KEL-DPU 24|14-BS gy
| 訂貨號 | 99300.011 |
| EAN | 4251269318566 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 14 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 5 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 3 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
KEL-DPU 24|16-BS gy
| 訂貨號 | 99300.012 |
| EAN | 4251269318573 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 14.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 8 x 3.2 - 5.5 mm 6 x 5 - 8.5 mm 2 x 9.5 - 14.5 mm |
KEL-DPU 24|16-1-BS gy
| 訂貨號 | 99300.013 |
| EAN | 4251269318580 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 2 x 3.2 - 6.3 mm 9 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
KEL-DPU 24|17-BS gy
| 訂貨號 | 99300.014 |
| EAN | 4251269318597 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 12.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 4 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 10 x 8 - 12.5 mm |
KEL-DPU 24|20-BS gy
| 訂貨號 | 99300.015 |
| EAN | 4251269318603 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 20 |
| 電纜的最大直徑 | 10.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 12 x 3.2 - 5.5 mm 8 x 5 - 10.5 mm |

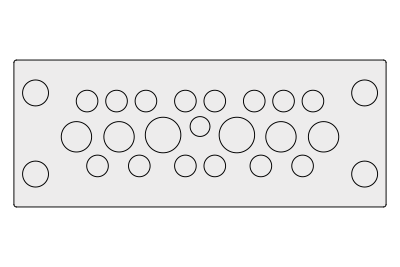

KEL-DPU 24|21-BS gy
| 訂貨號 | 99300.016 |
| EAN | 4251269318610 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 21 |
| 電纜的最大直徑 | 12.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 1 x 3.2 - 6.3 mm 14 x 4 - 7.5 mm 4 x 5.5 - 10.5 mm 2 x 8 - 12.5 mm |
