KEL-DPZ 25|3 gy
| 訂貨號 | 43736 |
| EAN | 4251269320439 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 39 mm |
| 圓形開孔尺寸 | 25.3 mm |
| 公制孔尺寸 | M25 |
| 線 | M25 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 2 x 3.2 - 5.2 mm 1 x 3.2 - 6.5 mm |
KEL-DPZ 圓形電纜引入底板
公制螺紋 M25 - M63 / IP66 / IP68 / UL 12/4X*

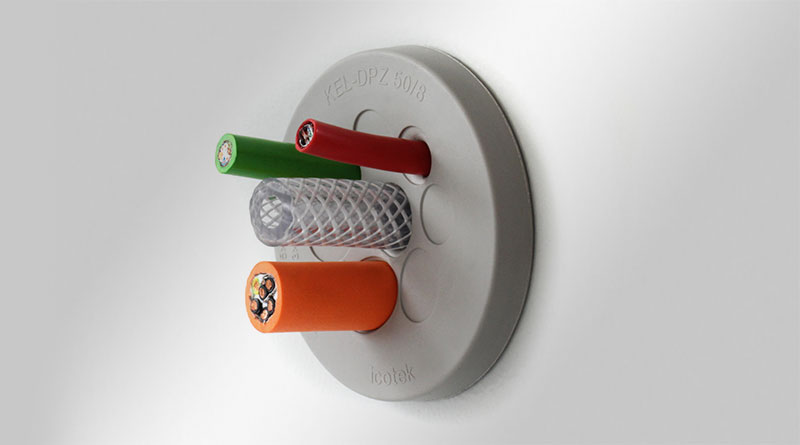

KEL-DPZ 圓形 電纜引入底板設計用于在狹小空間內布線和密封標準電纜或光纖（直徑從1.5到22mm）。
KEL-DPZ 圓形 與電纜或氣動軟管組裝快速簡便。 只需在薄膜上刺一個小孔，將電纜引入即可。 KEL-DPZ提供應力消除和IP66 / IP68 / UL type 4X*等級的防護。
圓形版本的KEL-DPZ系列具有匹配M25至M63公制螺紋。 因此，可以直接使用公制電纜格蘭頭的開孔。
如果拆除電纜，則可以使用ST-B塞子密封刺穿的膜。
*4X 僅供室內使用
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| UL類型等級 (UL 50E) | UL Type 12, UL Type 4X* |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 100 C° |
| 材料 | 合成橡膠 底架: 聚酰胺 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屬性 | 無硅, 無鹵 |
產品優勢
- 密封蓋板快速安裝
- 高安裝密度
- 經認證的防護等級達到IP66/IP68，符合EN 60529 標準
- 機動密封，電纜應力釋放
- 適用標準或者公制尺寸
- 六角形的螺釘含在送貨里
- 設計衛生 - 無集塵凹槽
產品類型和尺寸
KEL-DPZ 25|3 bk
| 訂貨號 | 50736 |
| EAN | 4251269320453 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 黑色 |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 39 mm |
| 圓形開孔尺寸 | 25.3 mm |
| 公制孔尺寸 | M25 |
| 線 | M25 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 2 x 3.2 - 5.2 mm 1 x 3.2 - 6.5 mm |

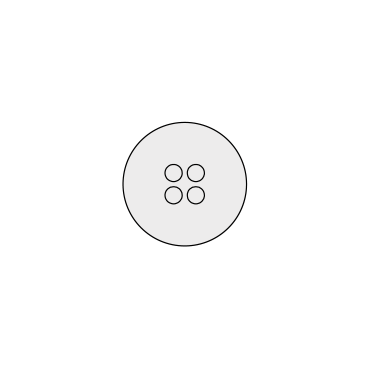

KEL-DPZ 25|4 gy
| 訂貨號 | 43737 |
| EAN | 4251269320446 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 5.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 39 mm |
| 圓形開孔尺寸 | 25.3 mm |
| 公制孔尺寸 | M25 |
| 線 | M25 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 4 x 3.2 - 5.2 mm |
KEL-DPZ 32|4 gy
| 訂貨號 | 43732 |
| EAN | 4251269310539 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 12.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 44 mm |
| 圓形開孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 線 | M32 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
KEL-DPZ 32|4 bk
| 訂貨號 | 50732 |
| EAN | 4251269315152 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 12.5 mm |
| 顏色 | 黑色 |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 44 mm |
| 圓形開孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 線 | M32 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
KEL-DPZ 32|4-2 gy
| 訂貨號 | 43733 |
| EAN | 4251269310546 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 9.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 44 mm |
| 圓形開孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 線 | M32 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 4 x 5 - 9.5 mm |
KEL-DPZ 32|4-2 bk
| 訂貨號 | 50733 |
| EAN | 4251269315169 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 9.5 mm |
| 顏色 | 黑色 |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 44 mm |
| 圓形開孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 線 | M32 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 4 x 5 - 9.5 mm |

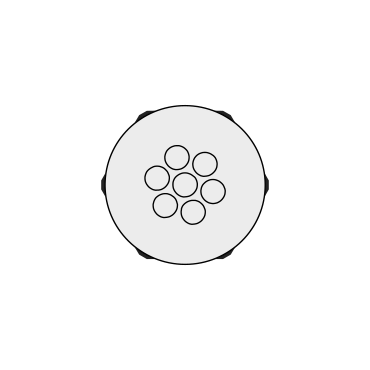

KEL-DPZ 32|7 gy
| 訂貨號 | 43734 |
| EAN | 4251269310553 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 7 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 44 mm |
| 圓形開孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 線 | M32 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 7 x 3.2 - 6.5 mm |

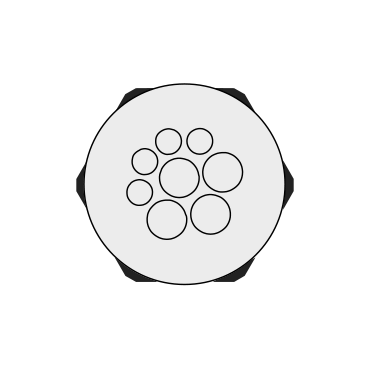

KEL-DPZ 40|8 gy
| 訂貨號 | 43741 |
| EAN | 4251269310577 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 10.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 52 mm |
| 圓形開孔尺寸 | 40.4 mm |
| 公制孔尺寸 | M40 |
| 線 | M40 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm |
KEL-DPZ 50|8 gy
| 訂貨號 | 43750 |
| EAN | 4251269310584 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 12.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
KEL-DPZ 50|8 bk
| 訂貨號 | 50750 |
| EAN | 4251269315206 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 12.5 mm |
| 顏色 | 黑色 |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
KEL-DPZ 50|10 gy
| 訂貨號 | 43751 |
| EAN | 4251269310591 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 22.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
KEL-DPZ 50|10 bk
| 訂貨號 | 50751 |
| EAN | 4251269315213 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 22.2 mm |
| 顏色 | 黑色 |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
KEL-DPZ 50|12 gy
| 訂貨號 | 43752 |
| EAN | 4251269310607 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 12 |
| 電纜的最大直徑 | 10.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |
KEL-DPZ 50|12 bk
| 訂貨號 | 50752 |
| EAN | 4251269315220 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 12 |
| 電纜的最大直徑 | 10.2 mm |
| 顏色 | 黑色 |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |

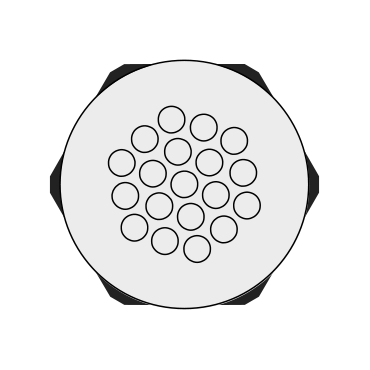

KEL-DPZ 50|19 gy
| 訂貨號 | 43758 |
| EAN | 4251269310621 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 19 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 19 x 3.2 - 6.5 mm |
KEL-DPZ 50|19 bk
| 訂貨號 | 50758 |
| EAN | 4251269315244 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 19 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 黑色 |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 19 x 3.2 - 6.5 mm |
KEL-DPZ 50|78 gy
| 訂貨號 | 43756 |
| EAN | 4251269310614 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 78 |
| 電纜的最大直徑 | 5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 76 x 1.5 - 2.6 mm 2 x 2.5 - 5 mm |
KEL-DPZ 63|9 gy
| 訂貨號 | 43760 |
| EAN | 4251269310638 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 9 |
| 電纜的最大直徑 | 22.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 75 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
KEL-DPZ 63|9 bk
| 訂貨號 | 50760 |
| EAN | 4251269315251 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 9 |
| 電纜的最大直徑 | 22.2 mm |
| 顏色 | 黑色 |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 75 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
KEL-DPZ 63|13 gy
| 訂貨號 | 43761 |
| EAN | 4251269310645 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 13 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 75 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
KEL-DPZ 63|13 bk
| 訂貨號 | 50761 |
| EAN | 4251269315268 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 13 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 黑色 |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 75 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
KEL-DPZ 63|14 gy
| 訂貨號 | 43762 |
| EAN | 4251269310652 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 14 |
| 電纜的最大直徑 | 10.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 75 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 14 x 5 - 10.2 mm |
KEL-DPZ 63|14 bk
| 訂貨號 | 50762 |
| EAN | 4251269315275 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 14 |
| 電纜的最大直徑 | 10.2 mm |
| 顏色 | 黑色 |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 75 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 14 x 5 - 10.2 mm |
KEL-DPZ 63|35 gy
| 訂貨號 | 43763 |
| EAN | 4251269310669 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 35 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 外徑 | 75 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 35 x 3.2 - 6.5 mm |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
