KEL-DPZ 24|14 gy
| 訂貨號 | 43700 |
| EAN | 4251269310461 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 14 |
| 電纜的最大直徑 | 22 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 10 x 3.2 - 6.5 mm 4 x 16 - 22 mm |
KEL-DPZ 電纜引入底板
高電纜密度 / IP66 / UL type 12

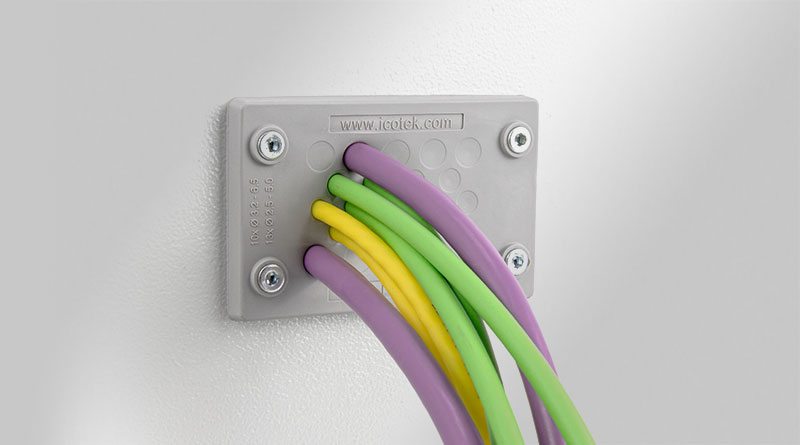

KEL-DPZ電纜引入底板用于在狹小的空間內排布和密封大量標準電纜，軟管或光纖（直徑從1.5到22mm）。
KEL-DPZ產品是傳統電纜格蘭頭的完美替代品，既省成本又省安裝空間。
KEL-DPZ與電纜或氣動軟管的組裝非常快速和便捷。只需在薄膜上刺一個小孔，將電纜引入即可。 KEL-DPZ提供應力消除和高達IP66 / UL 12等級的密封防護。
KEL-DPZ精確匹配6針，10針，16針和24針標準重載連接器的開孔尺寸。 KEL-DPZ-B尺寸適合于46×46 mm的開孔。KEL-DPZ-E尺寸非常緊湊，專為在狹小的空間中布線而設計。通過僅18×112 mm的開孔，可以輕松布線和密封多達21根電纜。
特別是對于威圖 KL / KX接線盒，匹配KEL-DPZ-KX/KL尺寸 (IP65)。它設計用于通過預開孔布線多達72根電纜。發貨包裝中已含所需的自攻螺釘（M4）。
如果拆除電纜，則可以使用ST-B塞子密封刺穿的膜。
也可以集成帶螺紋的電纜引入底板（KEL-DPZ 6 / KEL-DPZ-KX/KL 除外）。 請向我們咨詢您所需要的型號。
帶螺紋套管的版本使螺絲可以在電纜引入框架內部固定。這樣可以防止從外側被隨意擰開（避免故意破壞）。
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66 |
| UL類型等級 (UL 50E) | UL Type 12 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 100 C° |
| 材料 | 合成橡膠 底架: 聚酰胺 底架: 不銹鋼 V2A |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 無硅, 無鹵 |
產品優勢
- 密封蓋板快速安裝
- 高安裝密度
- 經認證的防護等級達到IP66，符合EN 60529 標準
- 自動密封，電纜應力釋放
- 設計衛生 - 無集塵凹槽
- 節省空間
產品類型和尺寸
KEL-DPZ 24|14 bk
| 訂貨號 | 50700 |
| EAN | 4251269315084 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 14 |
| 電纜的最大直徑 | 22 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 10 x 3.2 - 6.5 mm 4 x 16 - 22 mm |
KEL-DPZ 24|15 gy
| 訂貨號 | 43720 |
| EAN | 4251269310508 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 15 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 15 x 7.5 - 12 mm |
KEL-DPZ 24|15 bk
| 訂貨號 | 50720 |
| EAN | 4251269315121 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 15 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 15 x 7.5 - 12 mm |
KEL-DPZ 24|16 gy
| 訂貨號 | 43725 |
| EAN | 4251269310515 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 22 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 8 x 3.2 - 6.5 mm 4 x 5 - 9.7 mm 2 x 9 - 16.2 mm 2 x 16 - 22 mm |
KEL-DPZ 24|16 bk
| 訂貨號 | 50725 |
| EAN | 4251269315138 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 22 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 8 x 3.2 - 6.5 mm 4 x 5 - 9.7 mm 2 x 9 - 16.2 mm 2 x 16 - 22 mm |
KEL-DPZ 24|17 gy
| 訂貨號 | 43705 |
| EAN | 4251269310478 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 6 x 3.2 - 6.5 mm 6 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
KEL-DPZ 24|17 bk
| 訂貨號 | 50705 |
| EAN | 4251269315091 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 6 x 3.2 - 6.5 mm 6 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
KEL-DPZ 24|25 gy
| 訂貨號 | 43710 |
| EAN | 4251269310485 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 25 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 12 x 3.2 - 6.5 mm 7 x 4.8 - 9.7 mm 6 x 7.5 - 12 mm |
KEL-DPZ 24|25 bk
| 訂貨號 | 50710 |
| EAN | 4251269315107 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 25 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 12 x 3.2 - 6.5 mm 7 x 4.8 - 9.7 mm 6 x 7.5 - 12 mm |
KEL-DPZ 24|26 gy
| 訂貨號 | 43711 |
| EAN | 4251269321498 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 26 |
| 電纜的最大直徑 | 10.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 26 x 5 - 10.2 mm |
KEL-DPZ 24|26 bk
| 訂貨號 | 50711 |
| EAN | 4251269321504 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 26 |
| 電纜的最大直徑 | 10.2 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 26 x 5 - 10.2 mm |
KEL-DPZ 24|32 gy
| 訂貨號 | 43730 |
| EAN | 4251269310522 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 32 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 21 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm 3 x 7.5 - 12 mm |
KEL-DPZ 24|32 bk
| 訂貨號 | 50730 |
| EAN | 4251269315145 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 32 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 21 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm 3 x 7.5 - 12 mm |
KEL-DPZ 24|42 gy
| 訂貨號 | 43715 |
| EAN | 4251269310492 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 42 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 42 x 3.2 - 6.5 mm |
KEL-DPZ 24|42 bk
| 訂貨號 | 50715 |
| EAN | 4251269315114 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 42 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 42 x 3.2 - 6.5 mm |
KEL-DPZ 24|121 gy
| 訂貨號 | 43735 |
| EAN | 4251269310560 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 121 |
| 電纜的最大直徑 | 5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.9 mm |
| 對于電纜直徑 | 119 x 1.5 - 2.6 mm 2 x 2.5 - 5 mm |
KEL-DPZ 16|11 gy
| 訂貨號 | 43815 |
| EAN | 4251269320507 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 11 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 11 x 7.5 - 12 mm |
KEL-DPZ 16|14 gy
| 訂貨號 | 43816 |
| EAN | 4251269320514 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 14 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 5 x 3.2 - 6.5 mm 5 x 5 - 10.2 mm 4 x 9 - 16.2 mm |
KEL-DPZ 16|20 gy
| 訂貨號 | 43817 |
| EAN | 4251269320521 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 20 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 11 x 3.2 - 6.5 mm 5 x 5 - 10.2 mm 4 x 7.5 - 12 mm |
KEL-DPZ 16|25 gy
| 訂貨號 | 43818 |
| EAN | 4251269320538 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 25 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 16 x 3.2 - 6.5 mm 6 x 5 - 10.2 mm 3 x 7.5 - 12 mm |
KEL-DPZ 10|8 gy
| 訂貨號 | 43800 |
| EAN | 4251269324086 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 98.3 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 8 x 7.5 - 12 mm |
KEL-DPZ 10|14 gy
| 訂貨號 | 43801 |
| EAN | 4251269324093 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 14 |
| 電纜的最大直徑 | 10.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 98.3 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 14 x 5 - 10.2 mm |
KEL-DPZ 10|15 gy
| 訂貨號 | 43802 |
| EAN | 4251269324109 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 15 |
| 電纜的最大直徑 | 10.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 98.3 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 5 x 3.2 - 6.5 mm 10 x 5 - 10.2 mm |
KEL-DPZ 10|16 gy
| 訂貨號 | 43803 |
| EAN | 4251269324116 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 98.3 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 9 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 3 x 7.5 - 12 mm |
KEL-DPZ 6|12 gy
| 訂貨號 | 43809 |
| EAN | 4251269321061 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 12 |
| 電纜的最大直徑 | 8 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 85.5 mm |
| 寬度 | 54 mm |
| 高度 | 7.5 mm |
| 安裝高度 | 7.5 mm |
| 開孔尺寸 | 52 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 4.5 |
| 對于電纜直徑 | 12 x 4.5 - 8 mm |
KEL-DPZ 6|18 gy
| 訂貨號 | 43812 |
| EAN | 4251269321030 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 18 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 85.5 mm |
| 寬度 | 54 mm |
| 高度 | 7.5 mm |
| 安裝高度 | 7.5 mm |
| 開孔尺寸 | 52 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 4.5 |
| 對于電纜直徑 | 18 x 3.2 - 6.5 mm |
KEL-DPZ 6|18-1 gy
| 訂貨號 | 43811 |
| EAN | 4251269321023 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 18 |
| 電纜的最大直徑 | 8 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 85.5 mm |
| 寬度 | 54 mm |
| 高度 | 7.5 mm |
| 安裝高度 | 7.5 mm |
| 開孔尺寸 | 52 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 4.5 |
| 對于電纜直徑 | 6 x 2.5 - 5 mm 5 x 3.2 - 6.5 mm 7 x 4.5 - 8 mm |
KEL-DPZ 6|23 gy
| 訂貨號 | 43813 |
| EAN | 4251269321047 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 23 |
| 電纜的最大直徑 | 5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 85.5 mm |
| 寬度 | 54 mm |
| 高度 | 7.5 mm |
| 安裝高度 | 7.5 mm |
| 開孔尺寸 | 52 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 4.5 |
| 對于電纜直徑 | 10 x 3.2 - 6.5 mm 13 x 2.5 - 5 mm |
KEL-DPZ-B 13 gy
| 訂貨號 | 43794 |
| EAN | 4251269310690 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 13 |
| 電纜的最大直徑 | 22 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 72.8 mm |
| 寬度 | 58 mm |
| 高度 | 10 mm |
| 安裝高度 | 10 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.7 mm |
| 對于電纜直徑 | 8 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 1 x 16 - 22 mm |
KEL-DPZ-B 13 bk
| 訂貨號 | 50794 |
| EAN | 4251269315312 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 13 |
| 電纜的最大直徑 | 22 mm |
| 顏色 | 黑色 |
| 長度 | 72.8 mm |
| 寬度 | 58 mm |
| 高度 | 10 mm |
| 安裝高度 | 10 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.7 mm |
| 對于電纜直徑 | 8 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 1 x 16 - 22 mm |
KEL-DPZ-B 17 gy
| 訂貨號 | 43796 |
| EAN | 4251269310706 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 72.8 mm |
| 寬度 | 58 mm |
| 高度 | 10 mm |
| 安裝高度 | 10 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.7 mm |
| 對于電纜直徑 | 10 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 2 x 7.5 - 12 mm 1 x 9 - 16.2 mm |
KEL-DPZ-B 17 bk
| 訂貨號 | 50796 |
| EAN | 4251269315329 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 黑色 |
| 長度 | 72.8 mm |
| 寬度 | 58 mm |
| 高度 | 10 mm |
| 安裝高度 | 10 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.7 mm |
| 對于電纜直徑 | 10 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 2 x 7.5 - 12 mm 1 x 9 - 16.2 mm |
KEL-DPZ-B 25 gy
| 訂貨號 | 43798 |
| EAN | 4251269310713 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 25 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 72.8 mm |
| 寬度 | 58 mm |
| 高度 | 10 mm |
| 安裝高度 | 10 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.7 mm |
| 對于電纜直徑 | 25 x 3.2 - 6.5 mm |
KEL-DPZ-E 112|7 gy
| 訂貨號 | 43780 |
| EAN | 4251269310676 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 7 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 29 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.7 mm |
| 對于電纜直徑 | 7 x 7.5 - 12 mm |
KEL-DPZ-E 112|7 bk
| 訂貨號 | 50780 |
| EAN | 4251269315299 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 7 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 29 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.7 mm |
| 對于電纜直徑 | 7 x 7.5 - 12 mm |
KEL-DPZ-E 112|21 gy
| 訂貨號 | 43790 |
| EAN | 4251269310683 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 21 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 29 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.7 mm |
| 對于電纜直徑 | 21 x 3.2 - 6.5 mm |

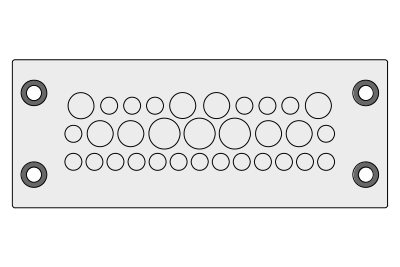

KEL-DPZ-KX/KL 24 gy
| 訂貨號 | 43682 |
| EAN | 4251269334719 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 24 |
| 電纜的最大直徑 | 26 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 221 mm |
| 寬度 | 90 mm |
| 高度 | 4 mm |
| 安裝高度 | 4 mm |
| 開孔尺寸 | 192 × 62 mm |
| 螺釘孔的數量 | 6 |
| 螺釘的直徑 | 5.1 mm |
| 對于電纜直徑 | 1 x 4 - 7.5 mm 18 x 10 - 17 mm 3 x 15 - 20 mm 2 x 21 - 26 mm |
KEL-DPZ-KX/KL 39 gy
| 訂貨號 | 43684 |
| EAN | 4251269334733 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 39 |
| 電纜的最大直徑 | 26 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 221 mm |
| 寬度 | 90 mm |
| 高度 | 4 mm |
| 安裝高度 | 4 mm |
| 開孔尺寸 | 192 × 62 mm |
| 螺釘孔的數量 | 6 |
| 螺釘的直徑 | 5.1 mm |
| 對于電纜直徑 | 14 x 3.2 - 6.5 mm 1 x 4 - 7.5 mm 7 x 5 - 10.2 mm 2 x 9 - 16.2 mm 9 x 10 - 17 mm 3 x 15 - 20 mm 1 x 16 - 22 mm 2 x 21 - 26 mm |
KEL-DPZ-KX/KL 42 gy
| 訂貨號 | 43686 |
| EAN | 4251269334757 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 42 |
| 電纜的最大直徑 | 22 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 221 mm |
| 寬度 | 90 mm |
| 高度 | 4 mm |
| 安裝高度 | 4 mm |
| 開孔尺寸 | 192 × 62 mm |
| 螺釘孔的數量 | 6 |
| 螺釘的直徑 | 5.1 mm |
| 對于電纜直徑 | 14 x 3.2 - 6.5 mm 7 x 5 - 10.2 mm 2 x 9 - 16.2 mm 18 x 10 - 17 mm 1 x 16 - 22 mm |
KEL-DPZ-KX/KL 54 gy
| 訂貨號 | 43683 |
| EAN | 4251269334726 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 54 |
| 電纜的最大直徑 | 26 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 221 mm |
| 寬度 | 90 mm |
| 高度 | 4 mm |
| 安裝高度 | 4 mm |
| 開孔尺寸 | 192 × 62 mm |
| 螺釘孔的數量 | 6 |
| 螺釘的直徑 | 5.1 mm |
| 對于電纜直徑 | 28 x 3.2 - 6.5 mm 1 x 4 - 7.5 mm 14 x 5 - 10.2 mm 4 x 9 - 16.2 mm 2 x 15 - 20 mm 2 x 16 - 22 mm 2 x 21 - 26 mm |
KEL-DPZ-KX/KL 57 gy
| 訂貨號 | 43685 |
| EAN | 4251269334740 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 57 |
| 電纜的最大直徑 | 22 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 221 mm |
| 寬度 | 90 mm |
| 高度 | 4 mm |
| 安裝高度 | 4 mm |
| 開孔尺寸 | 192 × 62 mm |
| 螺釘孔的數量 | 6 |
| 螺釘的直徑 | 5.1 mm |
| 對于電纜直徑 | 28 x 3.2 - 6.5 mm 14 x 5 - 10.2 mm 4 x 9 - 16.2 mm 9 x 10 - 17 mm 2 x 16 - 22 mm |
KEL-DPZ-KX/KL 72 gy
| 訂貨號 | 43675.001 |
| EAN | 4251269310447 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 72 |
| 電纜的最大直徑 | 22 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 221 mm |
| 寬度 | 90 mm |
| 高度 | 4 mm |
| 安裝高度 | 4 mm |
| 開孔尺寸 | 192 × 62 mm |
| 螺釘孔的數量 | 6 |
| 螺釘的直徑 | 5.1 mm |
| 對于電纜直徑 | 42 x 3.2 - 6.5 mm 21 x 5 - 10.2 mm 6 x 9 - 16.2 mm 3 x 16 - 22 mm |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
適用配件
KEA
90° 電纜引入適配器，防護等級達到 IP66 標準
KEA 是一款多功能適配器，適用于多種電纜引入系統。該適配器允許電纜以 90° 角布線，密封等級高達 IP65。KEA 是一款多功能適配器，適用于多種電纜引入系統。該適配器允許電纜以 90° 角布線，密封等級高達 IP66。
您可能也對這些產品感興趣
KEL-DPU
負重高應力釋放的電纜引入底板，電纜密封防護等級達到UL type 12/4X*/ IP66/IP68 標準
負重高應力釋放的電纜引入底板，電纜密封防護等級達到IP66/IP68?？擅夤ぞ甙惭b。
KEL-DPZ 圓形
圓形電纜引入底板，防護等級達到UL type 12/4X* / IP68/IP66 標準
緊湊的圓形電纜引入底板具有高安裝密度，電纜密封等級高達IP68。公制螺紋從M25到M63。
KEL-DPZ-CLICK
圓形電纜引入底板，可插拔，防護等級達到IP65/IP66/IP68
緊湊的圓形電纜引入底板具有高安裝密度，電纜密封等級高達IP65/IP66/IP68。通過卡扣式結構或者防松螺母安裝。公制螺紋從M25到M63。
