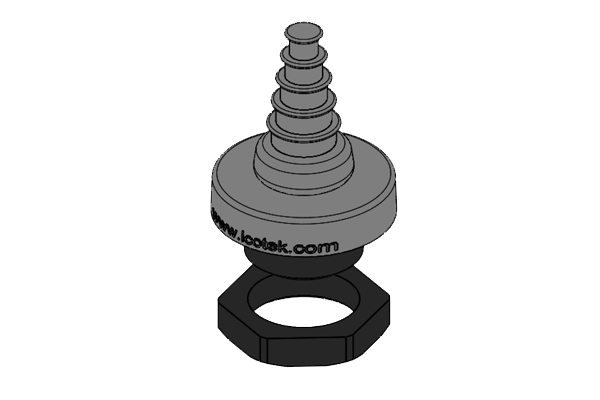

KEL-DPF 25|3-12 gy
| 訂貨號 | 42652 |
| EAN | 4251269309083 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 54.9 mm |
| 安裝高度 | 43.9 mm |
| 外徑 | 39 mm |
| 圓形開孔尺寸 | 25.3 mm |
| 公制孔尺寸 | M25 |
| 線 | M25 × 1,5 |
| 線的長度 | 11 mm |
| 對于電纜直徑 | 1 x 3 - 12 mm |

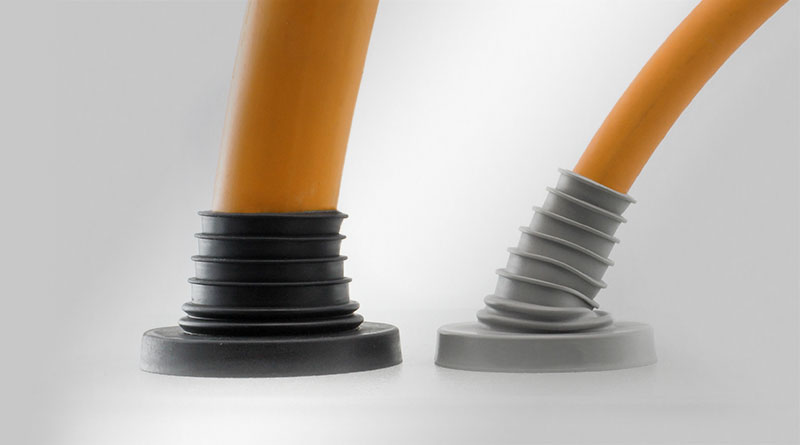

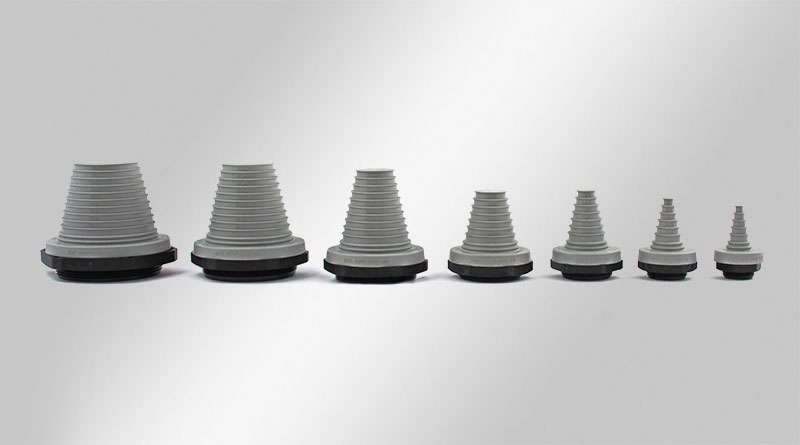

KEL-DPF 塔形電纜引入底板
用于直徑達70 mm的單根電纜, M25 - M85 / IP66 / IP68 / UL type 12/4X*
KEL-DPF專為將大尺寸或未知尺寸的電纜布線到配電柜或機器中而開發（最大電纜直徑為70 mm）。由于其靈活性和獨特的塔形結構，與常規電纜格蘭頭相比，電纜的進入和定位要容易得多。

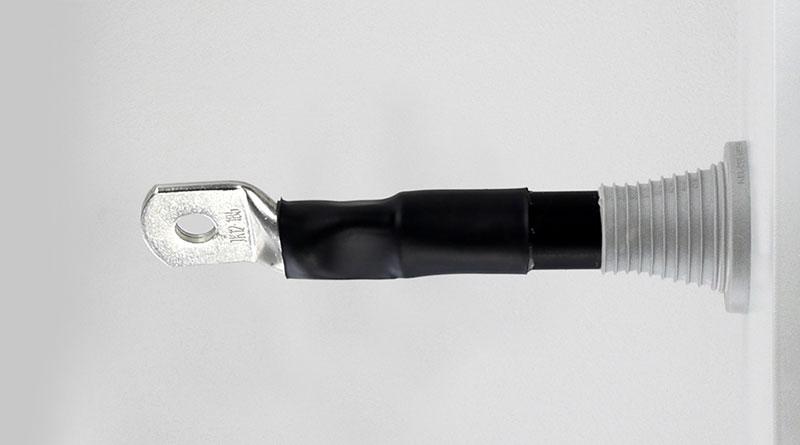

用扎帶固定被引入的大型電纜可以加強應力釋放的效果。
DPF穿芯的切割：
比電纜直徑小20％。
相應的直徑標記在穿芯上。
建議使用扎帶固定以提供更高的應力釋放。

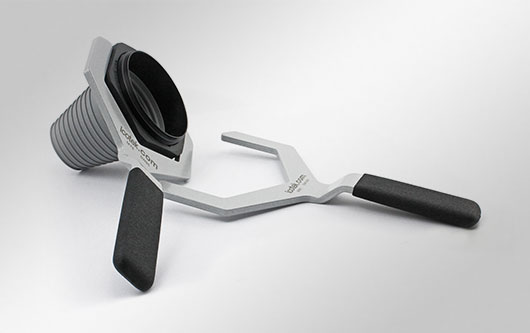

為了安裝尺寸為75和85的KEL-DPF，我們提供了適合M75和M85塑料螺母扳手。
*4X 僅供室內使用
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| UL類型等級 (UL 50E) | UL Type 12, UL Type 4X* |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 100 C° |
| 材料 | 合成橡膠 底架: 聚酰胺 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屬性 | 無硅, 無鹵 |
產品優勢
- 無需工具，快速安裝
- 可以多角度安裝堅硬的電纜
- 適用標準或者公制尺寸
- 經認證的防護等級達到IP66/IP68，符合EN 60529 標準
- 產品包裝包含六角形的螺釘
產品類型和尺寸

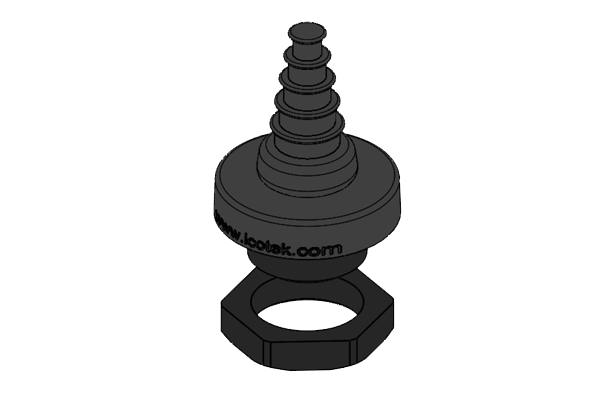

KEL-DPF 25|3-12 bk
| 訂貨號 | 50652 |
| EAN | 4251269315039 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 12 mm |
| 顏色 | 黑色 |
| 高度 | 54.9 mm |
| 安裝高度 | 43.9 mm |
| 外徑 | 39 mm |
| 圓形開孔尺寸 | 25.3 mm |
| 公制孔尺寸 | M25 |
| 線 | M25 × 1,5 |
| 線的長度 | 11 mm |
| 對于電纜直徑 | 1 x 3 - 12 mm |

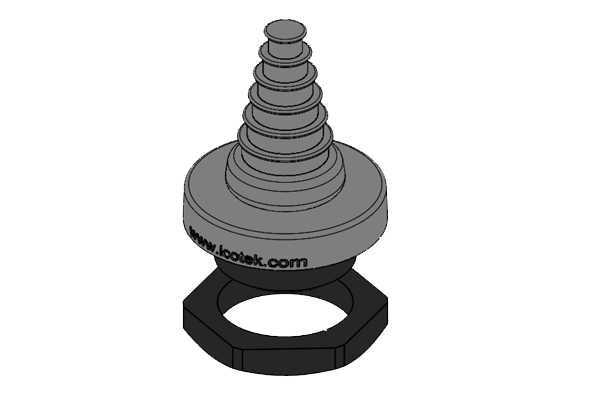

KEL-DPF 32|6-18 gy
| 訂貨號 | 42653 |
| EAN | 4251269309090 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 18 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 60.4 mm |
| 安裝高度 | 49.4 mm |
| 外徑 | 46 mm |
| 圓形開孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 線 | M32 × 1,5 |
| 線的長度 | 11 mm |
| 對于電纜直徑 | 1 x 6 - 18 mm |

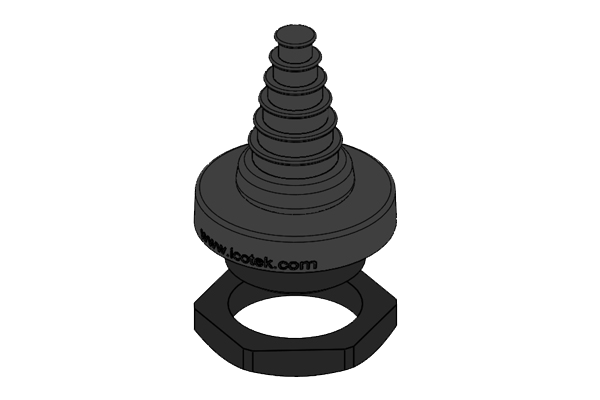

KEL-DPF 32|6-18 bk
| 訂貨號 | 50653 |
| EAN | 4251269315046 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 18 mm |
| 顏色 | 黑色 |
| 高度 | 60.4 mm |
| 安裝高度 | 49.4 mm |
| 外徑 | 46 mm |
| 圓形開孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 線 | M32 × 1,5 |
| 線的長度 | 11 mm |
| 對于電纜直徑 | 1 x 6 - 18 mm |

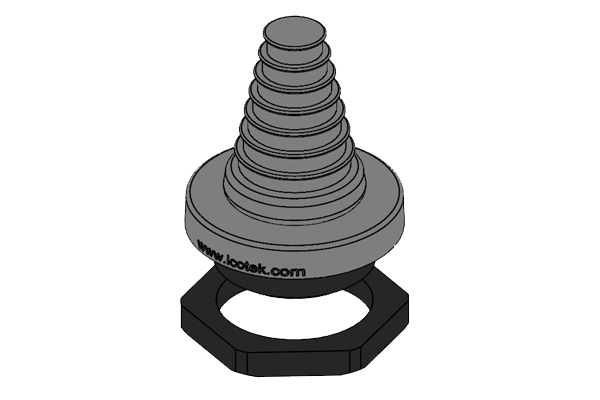

KEL-DPF 40|12-27 gy
| 訂貨號 | 42654 |
| EAN | 4251269309106 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 27 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 65.9 mm |
| 安裝高度 | 54.9 mm |
| 外徑 | 54 mm |
| 圓形開孔尺寸 | 40.4 mm |
| 公制孔尺寸 | M40 |
| 線 | M40 × 1,5 |
| 線的長度 | 11 mm |
| 對于電纜直徑 | 1 x 12 - 27 mm |

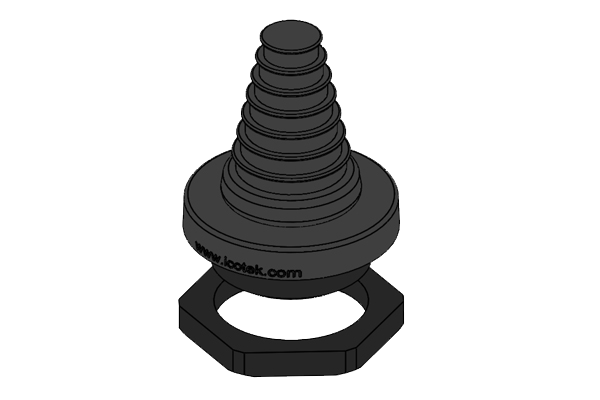

KEL-DPF 40|12-27 bk
| 訂貨號 | 50654 |
| EAN | 4251269315053 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 27 mm |
| 顏色 | 黑色 |
| 高度 | 65.9 mm |
| 安裝高度 | 54.9 mm |
| 外徑 | 54 mm |
| 圓形開孔尺寸 | 40.4 mm |
| 公制孔尺寸 | M40 |
| 線 | M40 × 1,5 |
| 線的長度 | 11 mm |
| 對于電纜直徑 | 1 x 12 - 27 mm |
KEL-DPF 50|22-36 gy
| 訂貨號 | 42655 |
| EAN | 4251269309113 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 36 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 65.9 mm |
| 安裝高度 | 54.9 mm |
| 外徑 | 64 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 11 mm |
| 對于電纜直徑 | 1 x 22 - 36 mm |

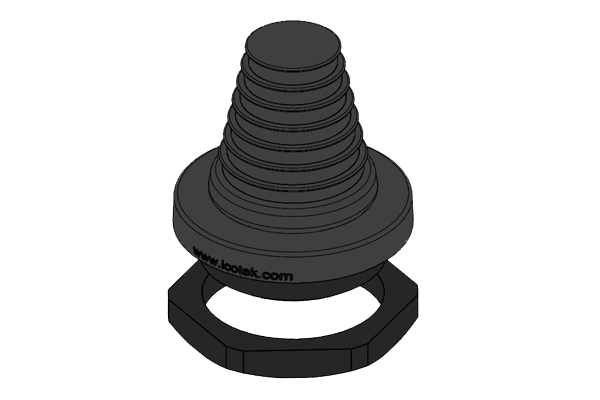

KEL-DPF 50|22-36 bk
| 訂貨號 | 50655 |
| EAN | 4251269315060 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 36 mm |
| 顏色 | 黑色 |
| 高度 | 65.9 mm |
| 安裝高度 | 54.9 mm |
| 外徑 | 64 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 11 mm |
| 對于電纜直徑 | 1 x 22 - 36 mm |
KEL-DPF 63|27-50 gy
| 訂貨號 | 42656 |
| EAN | 4251269309120 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 50 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 82.4 mm |
| 安裝高度 | 71.4 mm |
| 外徑 | 77 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 11 mm |
| 對于電纜直徑 | 1 x 27 - 50 mm |

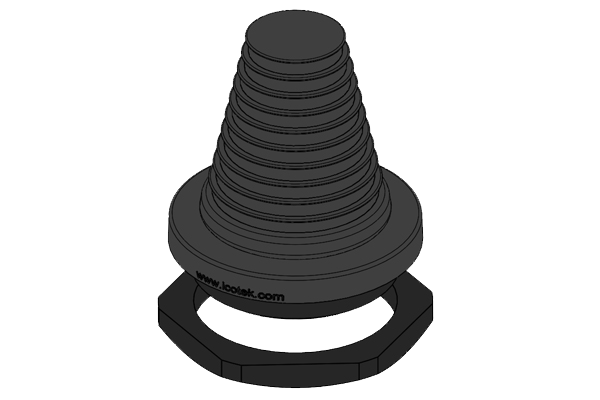

KEL-DPF 63|27-50 bk
| 訂貨號 | 50656 |
| EAN | 4251269315077 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 50 mm |
| 顏色 | 黑色 |
| 高度 | 82.4 mm |
| 安裝高度 | 71.4 mm |
| 外徑 | 77 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 11 mm |
| 對于電纜直徑 | 1 x 27 - 50 mm |
KEL-DPF 75|39-60 gy
| 訂貨號 | 42657 |
| EAN | 4251269316975 |
| 包裝單位 | 1 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 60 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 82.4 mm |
| 安裝高度 | 71.4 mm |
| 外徑 | 89 mm |
| 圓形開孔尺寸 | 75.5 mm |
| 公制孔尺寸 | M75 |
| 線 | M75 × 1,5 |
| 線的長度 | 11 mm |
| 對于電纜直徑 | 1 x 39 - 60 mm |

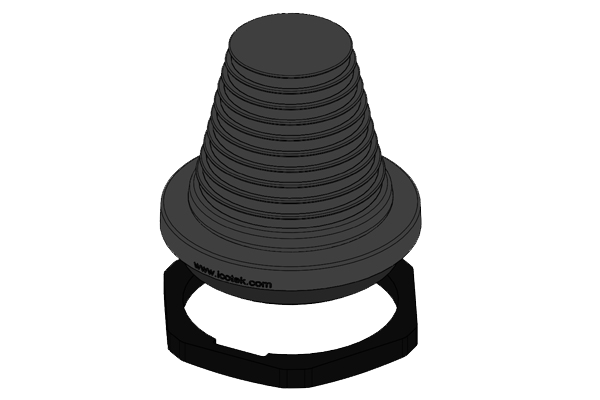

KEL-DPF 75|39-60 bk
| 訂貨號 | 50657 |
| EAN | 4251269317095 |
| 包裝單位 | 1 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 60 mm |
| 顏色 | 黑色 |
| 高度 | 82.4 mm |
| 安裝高度 | 71.4 mm |
| 外徑 | 89 mm |
| 圓形開孔尺寸 | 75.5 mm |
| 公制孔尺寸 | M75 |
| 線 | M75 × 1,5 |
| 線的長度 | 11 mm |
| 對于電纜直徑 | 1 x 39 - 60 mm |

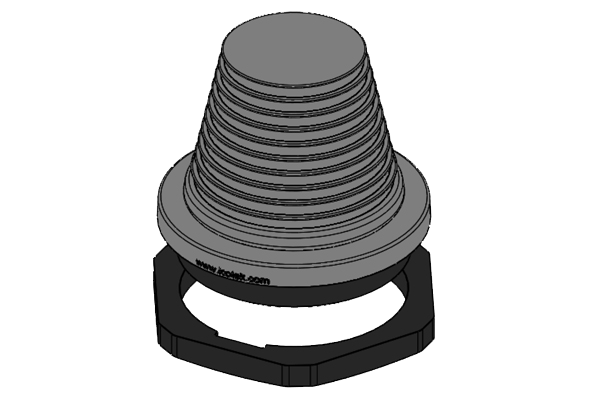

KEL-DPF 85|48-70 gy
| 訂貨號 | 42658 |
| EAN | 4251269316982 |
| 包裝單位 | 1 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 70 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 85.4 mm |
| 安裝高度 | 71.4 mm |
| 外徑 | 99 mm |
| 圓形開孔尺寸 | 85.5 mm |
| 公制孔尺寸 | M85 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 1 x 48 - 70 mm |

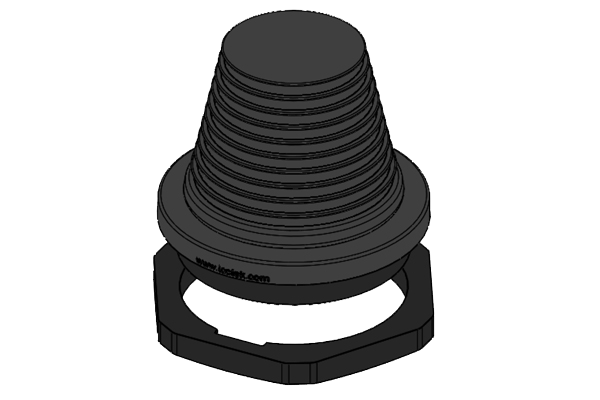

KEL-DPF 85|48-70 bk
| 訂貨號 | 50658 |
| EAN | 4251269317101 |
| 包裝單位 | 1 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 70 mm |
| 顏色 | 黑色 |
| 高度 | 85.4 mm |
| 安裝高度 | 71.4 mm |
| 外徑 | 99 mm |
| 圓形開孔尺寸 | 85.5 mm |
| 公制孔尺寸 | M85 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 1 x 48 - 70 mm |
