KEL-DPZ 25|3 gy
| 部品番號 | 43736 |
| EAN | 4251269320439 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 3 |
| 最大ケーブル徑 | 6.5 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 39 mm |
| カットアウト丸穴 | 25.3 mm |
| メートル規格取付穴 | M25 |
| ネジ | M25 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 2 x 3.2 - 5.2 mm 1 x 3.2 - 6.5 mm |
-
製品一覧
?
コネクタ無しケーブル用ケーブルエントリプレート
?
KEL-DPZ 丸型ケーブルエントリプレート
KEL-DPZ 丸型ケーブルエントリプレート
メートル規格M25～M63ネジ付き?保護等級IP66/IP68/ULタイプ12?4X*

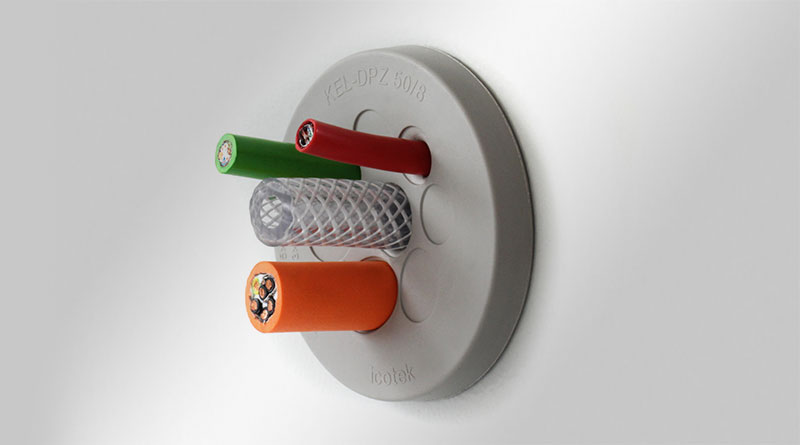

KEL-DPZ丸型ケーブルエントリプレートは、外徑1.5～22mmのさまざまなケーブルを僅かなスペースにまとめて挿入でき、保護等級IP66/IP68/ULタイプ12?4X*で2重にシールすることが可能です。また同時に、ケーブルの歪みを解消しています。

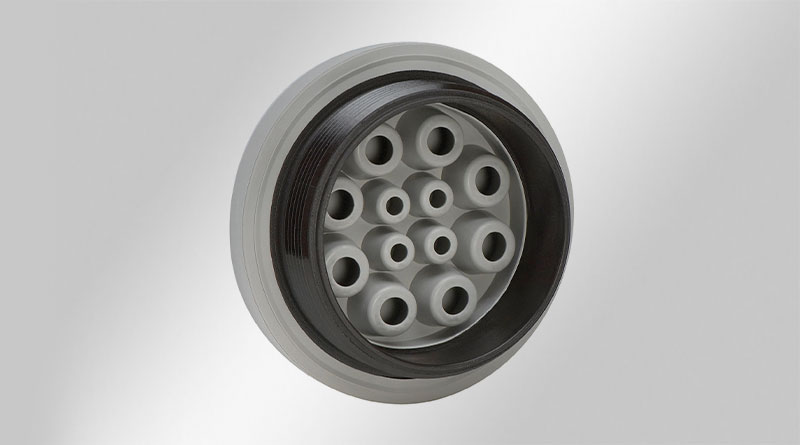

KEL-DPZ丸型は、メートル規格M25～M63のネジが內蔵されています。これにより、従來のケーブルグランドと同じように、標準的な取付穴が使用できます。
電線や空圧ケーブルが數秒で裝著できます。対応するメンブレン（膜）に穴を開けて、ケーブルを押し通すだけです。
KEL-DPZシリーズの丸型にはM25～M63のメートル規格に適合するネジがあり、ケーブルグランド用のメートル規格丸穴を使用できます。
破損した膜は、ST-Bプラグで再び閉じることができます。
KEL-DPZには、産業用角型コネクタの標準取付穴に対応した長方形デザインもあります。
*4X 屋內専用
仕様
| IP 保護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| ULタイプ (UL 50E) | UL Type 12, UL Type 4X* |
| 難燃性クラス | UL-94-V0、自己消火性 |
| 溫度 | -40 C° ? 100 C° |
| 材質 | エラストマ― ベースフレーム: ポリアミド |
| 取付型式 | ロックナット取付け |
| 特性 | シリコンフリー, ハロゲンフリー |
特?とメリット
- 迅速な簡単取付け
- 高密度配線
- 保護等級IP66/IP68（EN 60529準拠）
- 自動的なケーブルのシール?歪み緩和機能
- 標準メートル規格取付穴に適合
- 六角ロックナット同梱
- 汚れを溜めない衛生設計
製品タイプとサイズ
KEL-DPZ 25|3 bk
| 部品番號 | 50736 |
| EAN | 4251269320453 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 3 |
| 最大ケーブル徑 | 6.5 mm |
| カラー | ブラック |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 39 mm |
| カットアウト丸穴 | 25.3 mm |
| メートル規格取付穴 | M25 |
| ネジ | M25 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 2 x 3.2 - 5.2 mm 1 x 3.2 - 6.5 mm |
KEL-DPZ 25|4 gy
| 部品番號 | 43737 |
| EAN | 4251269320446 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 4 |
| 最大ケーブル徑 | 5.2 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 39 mm |
| カットアウト丸穴 | 25.3 mm |
| メートル規格取付穴 | M25 |
| ネジ | M25 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 4 x 3.2 - 5.2 mm |
KEL-DPZ 32|4 gy
| 部品番號 | 43732 |
| EAN | 4251269310539 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 4 |
| 最大ケーブル徑 | 12.5 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 44 mm |
| カットアウト丸穴 | 32.3 mm |
| メートル規格取付穴 | M32 |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
KEL-DPZ 32|4 bk
| 部品番號 | 50732 |
| EAN | 4251269315152 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 4 |
| 最大ケーブル徑 | 12.5 mm |
| カラー | ブラック |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 44 mm |
| カットアウト丸穴 | 32.3 mm |
| メートル規格取付穴 | M32 |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
KEL-DPZ 32|4-2 gy
| 部品番號 | 43733 |
| EAN | 4251269310546 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 4 |
| 最大ケーブル徑 | 9.5 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 44 mm |
| カットアウト丸穴 | 32.3 mm |
| メートル規格取付穴 | M32 |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 4 x 5 - 9.5 mm |
KEL-DPZ 32|4-2 bk
| 部品番號 | 50733 |
| EAN | 4251269315169 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 4 |
| 最大ケーブル徑 | 9.5 mm |
| カラー | ブラック |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 44 mm |
| カットアウト丸穴 | 32.3 mm |
| メートル規格取付穴 | M32 |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 4 x 5 - 9.5 mm |
KEL-DPZ 32|7 gy
| 部品番號 | 43734 |
| EAN | 4251269310553 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 7 |
| 最大ケーブル徑 | 6.5 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 44 mm |
| カットアウト丸穴 | 32.3 mm |
| メートル規格取付穴 | M32 |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 7 x 3.2 - 6.5 mm |
KEL-DPZ 40|8 gy
| 部品番號 | 43741 |
| EAN | 4251269310577 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 8 |
| 最大ケーブル徑 | 10.2 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 52 mm |
| カットアウト丸穴 | 40.4 mm |
| メートル規格取付穴 | M40 |
| ネジ | M40 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm |
KEL-DPZ 50|8 gy
| 部品番號 | 43750 |
| EAN | 4251269310584 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 8 |
| 最大ケーブル徑 | 12.5 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 62 mm |
| カットアウト丸穴 | 50.4 mm |
| メートル規格取付穴 | M50 |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
KEL-DPZ 50|8 bk
| 部品番號 | 50750 |
| EAN | 4251269315206 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 8 |
| 最大ケーブル徑 | 12.5 mm |
| カラー | ブラック |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 62 mm |
| カットアウト丸穴 | 50.4 mm |
| メートル規格取付穴 | M50 |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
KEL-DPZ 50|10 gy
| 部品番號 | 43751 |
| EAN | 4251269310591 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 10 |
| 最大ケーブル徑 | 22.2 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 62 mm |
| カットアウト丸穴 | 50.4 mm |
| メートル規格取付穴 | M50 |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
KEL-DPZ 50|10 bk
| 部品番號 | 50751 |
| EAN | 4251269315213 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 10 |
| 最大ケーブル徑 | 22.2 mm |
| カラー | ブラック |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 62 mm |
| カットアウト丸穴 | 50.4 mm |
| メートル規格取付穴 | M50 |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
KEL-DPZ 50|12 gy
| 部品番號 | 43752 |
| EAN | 4251269310607 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 12 |
| 最大ケーブル徑 | 10.2 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 62 mm |
| カットアウト丸穴 | 50.4 mm |
| メートル規格取付穴 | M50 |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |
KEL-DPZ 50|12 bk
| 部品番號 | 50752 |
| EAN | 4251269315220 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 12 |
| 最大ケーブル徑 | 10.2 mm |
| カラー | ブラック |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 62 mm |
| カットアウト丸穴 | 50.4 mm |
| メートル規格取付穴 | M50 |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |
KEL-DPZ 50|19 gy
| 部品番號 | 43758 |
| EAN | 4251269310621 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 19 |
| 最大ケーブル徑 | 6.5 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 62 mm |
| カットアウト丸穴 | 50.4 mm |
| メートル規格取付穴 | M50 |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 19 x 3.2 - 6.5 mm |
KEL-DPZ 50|19 bk
| 部品番號 | 50758 |
| EAN | 4251269315244 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 19 |
| 最大ケーブル徑 | 6.5 mm |
| カラー | ブラック |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 62 mm |
| カットアウト丸穴 | 50.4 mm |
| メートル規格取付穴 | M50 |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 19 x 3.2 - 6.5 mm |
KEL-DPZ 50|78 gy
| 部品番號 | 43756 |
| EAN | 4251269310614 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 78 |
| 最大ケーブル徑 | 5 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 62 mm |
| カットアウト丸穴 | 50.4 mm |
| メートル規格取付穴 | M50 |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 76 x 1.5 - 2.6 mm 2 x 2.5 - 5 mm |
KEL-DPZ 63|9 gy
| 部品番號 | 43760 |
| EAN | 4251269310638 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 9 |
| 最大ケーブル徑 | 22.2 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 75 mm |
| カットアウト丸穴 | 63.4 mm |
| メートル規格取付穴 | M63 |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
KEL-DPZ 63|9 bk
| 部品番號 | 50760 |
| EAN | 4251269315251 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 9 |
| 最大ケーブル徑 | 22.2 mm |
| カラー | ブラック |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 75 mm |
| カットアウト丸穴 | 63.4 mm |
| メートル規格取付穴 | M63 |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
KEL-DPZ 63|13 gy
| 部品番號 | 43761 |
| EAN | 4251269310645 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 13 |
| 最大ケーブル徑 | 16.2 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 75 mm |
| カットアウト丸穴 | 63.4 mm |
| メートル規格取付穴 | M63 |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
KEL-DPZ 63|13 bk
| 部品番號 | 50761 |
| EAN | 4251269315268 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 13 |
| 最大ケーブル徑 | 16.2 mm |
| カラー | ブラック |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 75 mm |
| カットアウト丸穴 | 63.4 mm |
| メートル規格取付穴 | M63 |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
KEL-DPZ 63|14 gy
| 部品番號 | 43762 |
| EAN | 4251269310652 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 14 |
| 最大ケーブル徑 | 10.2 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 75 mm |
| カットアウト丸穴 | 63.4 mm |
| メートル規格取付穴 | M63 |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 14 x 5 - 10.2 mm |
KEL-DPZ 63|14 bk
| 部品番號 | 50762 |
| EAN | 4251269315275 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 14 |
| 最大ケーブル徑 | 10.2 mm |
| カラー | ブラック |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 75 mm |
| カットアウト丸穴 | 63.4 mm |
| メートル規格取付穴 | M63 |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 14 x 5 - 10.2 mm |
KEL-DPZ 63|35 gy
| 部品番號 | 43763 |
| EAN | 4251269310669 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 35 |
| 最大ケーブル徑 | 6.5 mm |
| カラー | グレー(RAL 7035に類似) |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| 外徑 | 75 mm |
| カットアウト丸穴 | 63.4 mm |
| メートル規格取付穴 | M63 |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 35 x 3.2 - 6.5 mm |
