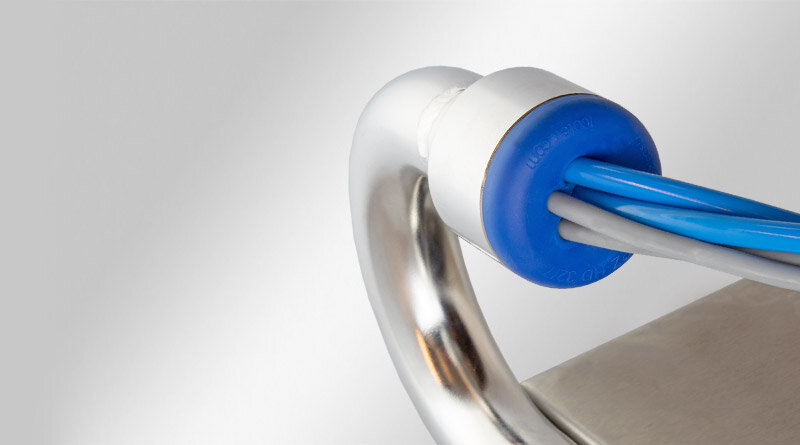

新ケーブルエントリプレートKEL-DPZ-HDは、メートル規格M32～M63のネジを備えており、食品加工機や包裝機への取付け用に開発されました。
開発にあたっては、衛生設計のガイドラインに沿って、ケーブルエントリプレートの表面に汚れが溜まらないよう配慮しました。表面は非常に滑らかに保たれます(Ra = 0,421 μm, ISO 4287)。外側の輪郭は、最低限必要な3mmではなく、ゆとりのある6mmの半徑となっています。また、KEL-DPZ-HDでは、食品認可1935/2004/ECおよび(EU)10/2011に準拠したFDA準拠のエラストマーを採用しています。シグナルカラーのブルーは、視覚的に色をはっきりと認識できます。

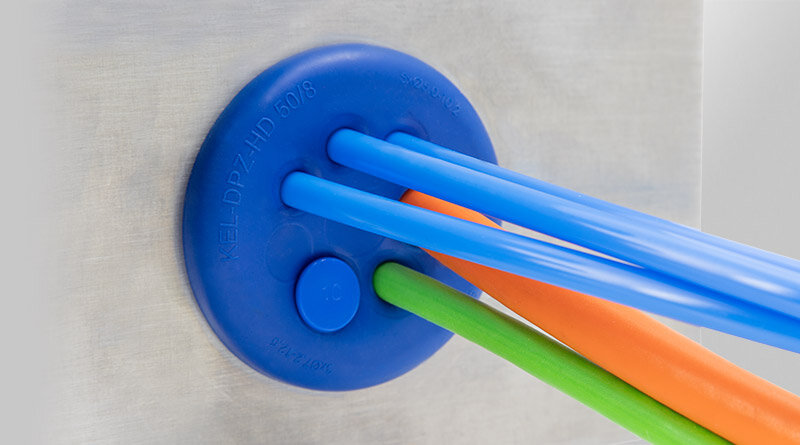

外徑3.2mm～22.2mmのケーブルやホースを複數挿入でき、IP65/66/67/68に準拠したシールを実現しています。ケーブルグランドと比較して、配線密度が格段に高く、ケーブル徑の範囲に柔軟に対応できることが大きな利點です。ロックナットで非常に簡単に固定できます。
| IP 保護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| 難燃性クラス | UL94-HB |
| 溫度 | -40 C° ? 80 C° |
| 材質 | エラストマ― ベースフレーム: ポリアミド |
| 特性 | シリコンフリー, ハロゲンフリー, 耐油?防カビ性, 高い耐薬品性 |
| 部品番號 | 70351 |
| EAN | 4251269322785 |
| 梱包単位 | 5 |
| ケーブル數 | 4 |
| 最大ケーブル徑 | 12.5 mm |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| カラー | ブルー(RAL 5005に類似) |
| 外徑 | 44 mm |
| 表面粗度(ISO 4287) | Ra = 0,421 μm |
| メートル規格取付穴 | M32 |
| カットアウト丸穴 | 32.3 mm |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
| 部品番號 | 70352 |
| EAN | 4251269322792 |
| 梱包単位 | 5 |
| ケーブル數 | 4 |
| 最大ケーブル徑 | 9.5 mm |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| カラー | ブルー(RAL 5005に類似) |
| 外徑 | 44 mm |
| 表面粗度(ISO 4287) | Ra = 0,421 μm |
| メートル規格取付穴 | M32 |
| カットアウト丸穴 | 32.3 mm |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 4 x 5 - 9.5 mm |
| 部品番號 | 70355 |
| EAN | 4251269322822 |
| 梱包単位 | 5 |
| ケーブル數 | 8 |
| 最大ケーブル徑 | 12.5 mm |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| カラー | ブルー(RAL 5005に類似) |
| 外徑 | 62 mm |
| 表面粗度(ISO 4287) | Ra = 0,421 μm |
| メートル規格取付穴 | M50 |
| カットアウト丸穴 | 50.4 mm |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
| 部品番號 | 70356 |
| EAN | 4251269322839 |
| 梱包単位 | 5 |
| ケーブル數 | 10 |
| 最大ケーブル徑 | 22.2 mm |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| カラー | ブルー(RAL 5005に類似) |
| 外徑 | 62 mm |
| 表面粗度(ISO 4287) | Ra = 0,421 μm |
| メートル規格取付穴 | M50 |
| カットアウト丸穴 | 50.4 mm |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
| 部品番號 | 70357 |
| EAN | 4251269322846 |
| 梱包単位 | 5 |
| ケーブル數 | 12 |
| 最大ケーブル徑 | 10.2 mm |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| カラー | ブルー(RAL 5005に類似) |
| 外徑 | 62 mm |
| 表面粗度(ISO 4287) | Ra = 0,421 μm |
| メートル規格取付穴 | M50 |
| カットアウト丸穴 | 50.4 mm |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |
| 部品番號 | 70359 |
| EAN | 4251269322860 |
| 梱包単位 | 5 |
| ケーブル數 | 9 |
| 最大ケーブル徑 | 22.2 mm |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| カラー | ブルー(RAL 5005に類似) |
| 外徑 | 75 mm |
| 表面粗度(ISO 4287) | Ra = 0,421 μm |
| メートル規格取付穴 | M63 |
| カットアウト丸穴 | 63.4 mm |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
| 部品番號 | 70360 |
| EAN | 4251269322877 |
| 梱包単位 | 5 |
| ケーブル數 | 13 |
| 最大ケーブル徑 | 16.2 mm |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| カラー | ブルー(RAL 5005に類似) |
| 外徑 | 75 mm |
| 表面粗度(ISO 4287) | Ra = 0,421 μm |
| メートル規格取付穴 | M63 |
| カットアウト丸穴 | 63.4 mm |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
| 部品番號 | 70361 |
| EAN | 4251269322884 |
| 梱包単位 | 5 |
| ケーブル數 | 14 |
| 最大ケーブル徑 | 10.2 mm |
| 高さ | 22 mm |
| 取付高 | 8 mm |
| カラー | ブルー(RAL 5005に類似) |
| 外徑 | 75 mm |
| 表面粗度(ISO 4287) | Ra = 0,421 μm |
| メートル規格取付穴 | M63 |
| カットアウト丸穴 | 63.4 mm |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| クランプ範囲 | 14 x 5 - 10.2 mm |
