EMCブラケットは、PFS/SKL EMCシールドクランプと組み合わせて、また様々なKELケーブルエントリフレーム?グランド?プレートと合わせて設置することで、シールド結合の干渉を迂回させるのに最適です。
EMCブラケットは、ケーブルエントリシステム取付用の固定ネジを使用し、制御盤の內側に取付けられます。メートル規格M5のネジはすでにKEL-EMV-PFブラケットに組み込まれています。
KDR-EMV-PFM はKDR-ESR-VX25制御盤ベースプレートに取付けできます。
ケーブル外徑に応じて、対応するPFS EMCシールドクランプをEMCブラケットにはめ込むことができます。ストレインリリーフ機能を搭載するには、PFSZ EMCシールドクランプが適しています。
| 材質 | 薄板鋼、亜鉛メッキ |
| 取付型式 | ネジ留め |
| 取付場所 | Kabeleinführungen, 金屬シート |
| 部品番號 | 39180 |
| EAN | 4251269305993 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | Kabeleinführungen, 金屬シート |
| 長さ L1 | 140 mm |
| 長さ L2 | 130 mm |
| 幅 | 35 mm |
| 高さ | 13 mm |
| 取付高 | 13 mm |
| 適合製品 | KEL-ER 24, KEL-ER-E5, KEL 24, KEL-E5, KEL-U 24, KEL-FG-E5, KEL-FA 24, KEL-QUICK 24, KEL-QUICK-E5, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPZ-E, KEL-DPU 24 |
| 部品番號 | 39170 |
| EAN | 4251269305986 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | Kabeleinführungen, 金屬シート |
| 長さ L1 | 113 mm |
| 長さ L2 | 103 mm |
| 幅 | 35 mm |
| 高さ | 13 mm |
| 取付高 | 13 mm |
| 適合製品 | KEL-ER 16, KEL-ER-E4, KEL 16, KEL-E4, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-QUICK-E4, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16 |

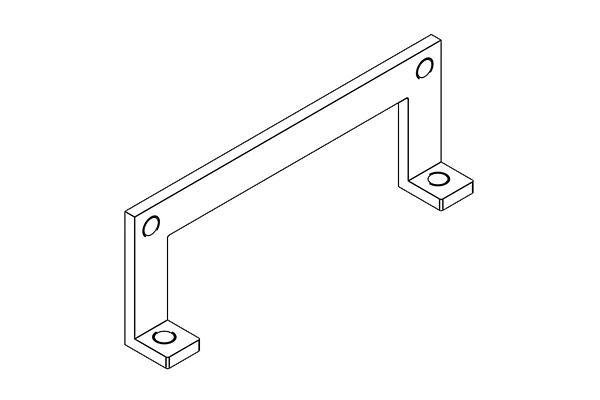

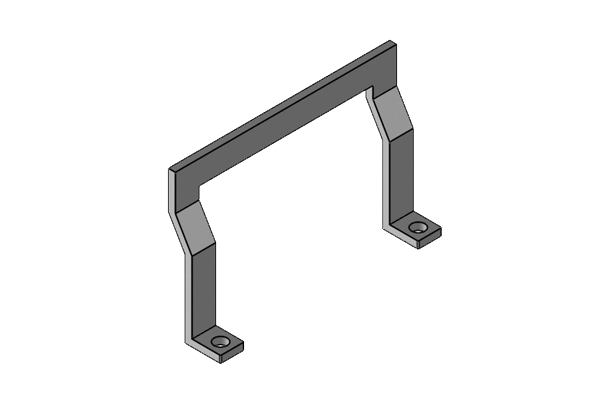

| 部品番號 | 39160 |
| EAN | 4251269305979 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | Kabeleinführungen, 金屬シート |
| 長さ L1 | 93 mm |
| 長さ L2 | 83 mm |
| 幅 | 35 mm |
| 高さ | 13 mm |
| 取付高 | 13 mm |
| 適合製品 | KEL-ER 10, KEL-ER-E3, KEL 10, KEL-E3, KEL-U 10, KEL-FG-E3, KEL-FA 10, MIS-E3|2, KEL-QUICK 10, KEL-QUICK-E3, KEL-BES 10, KEL-BES-S 10 |
| 部品番號 | 39150 |
| EAN | 4251269305962 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | Kabeleinführungen, 金屬シート |
| 長さ L1 | 68 mm |
| 長さ L2 | 58 mm |
| 幅 | 35 mm |
| 高さ | 13 mm |
| 取付高 | 13 mm |
| 適合製品 | KEL-ER-B, KEL-ER-E2, KEL-B, KEL-E2, KEL-U-B, KEL-FG-E2, KEL-QUICK-B, KEL-QUICK-E2, KEL-DPZ-B |
| 部品番號 | 39181 |
| EAN | 4251269318368 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | Kabeleinführungen, 金屬シート |
| 長さ L1 | 140 mm |
| 長さ L2 | 130 mm |
| 幅 | 60 mm |
| 高さ | 22 mm |
| 取付高 | 22 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-QUICK 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24 |
| 部品番號 | 39183 |
| EAN | 4251269318344 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | Kabeleinführungen, 金屬シート |
| 長さ L1 | 113 mm |
| 長さ L2 | 103 mm |
| 幅 | 60 mm |
| 高さ | 22 mm |
| 取付高 | 22 mm |
| 適合製品 | KEL-ER 16, KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16 |

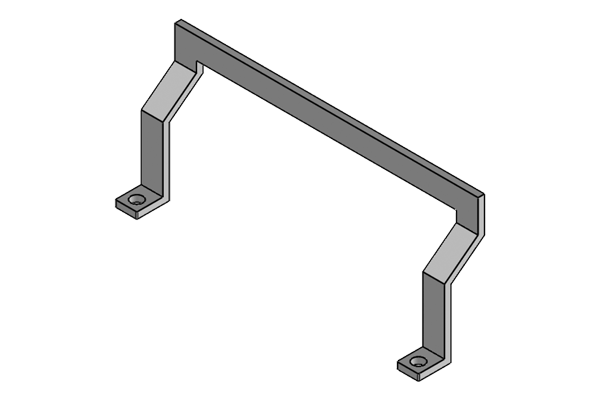

| 部品番號 | 39191 |
| EAN | 4251269321528 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | Kabeleinführungen, 金屬シート |
| 長さ | 140 mm |
| 長さ L2 | 130 mm |
| 幅 | 60 mm |
| 高さ | 30.5 mm |
| 取付高 | 30.5 mm |
| ネジ穴數 | 2 |
| ネジ穴徑 | 5.5 mm |
| 適合製品 | KDR-ESR-VX25 |
