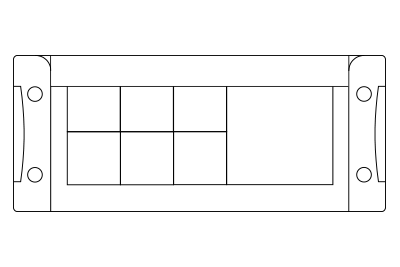

KEL-FA 24|10
| 部品番號 | 55241 |
| EAN | 4251269324796 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 40 |
| 最大ケーブル徑 | 15 mm |
| 長さ | 147 mm |
| 幅 | 62 mm |
| 高さ | 22 mm |
| 取付高 | 22 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6 mm |
| 適合グロメット | 10 x KT スモール |
-
製品一覧
?

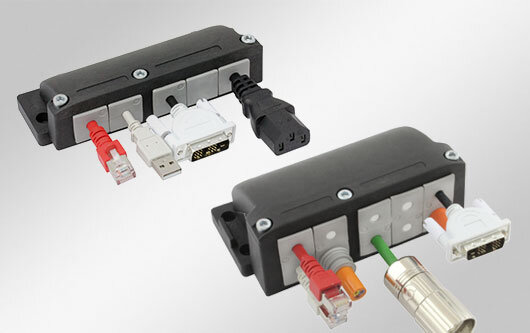

コネクタ付ケーブル用ケーブルエントリフレーム
?

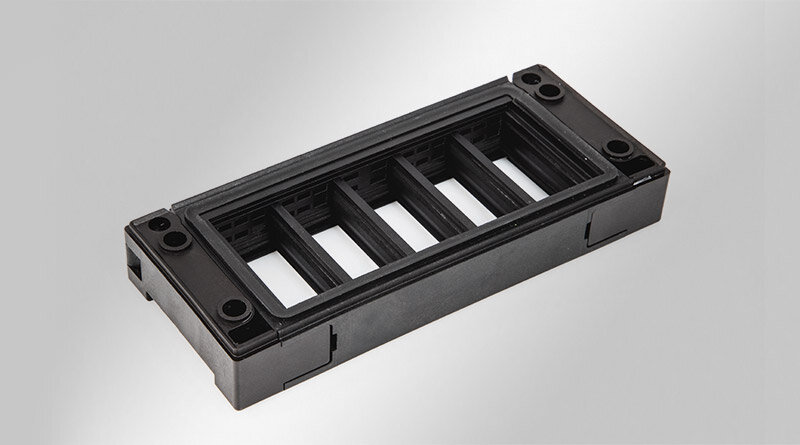

KEL-FA | 分割式ケーブルエントリフレーム
KEL-FA | 分割式ケーブルエントリフレーム
コネクタ付きケーブル用?工具不要アッセンブリ?保護等級IP54/ULタイプ12

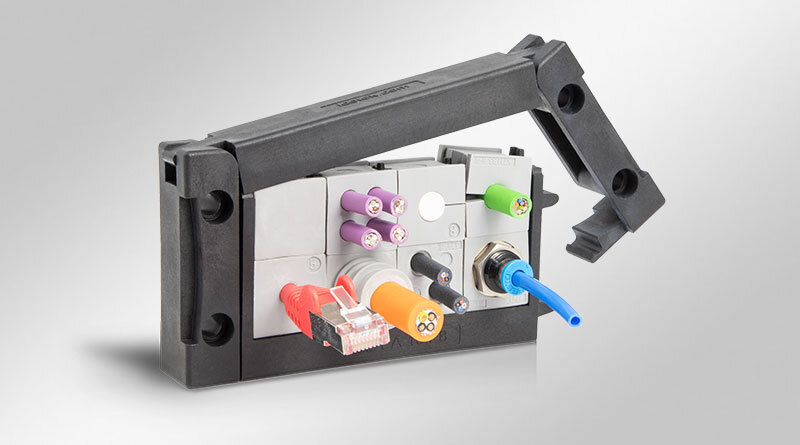

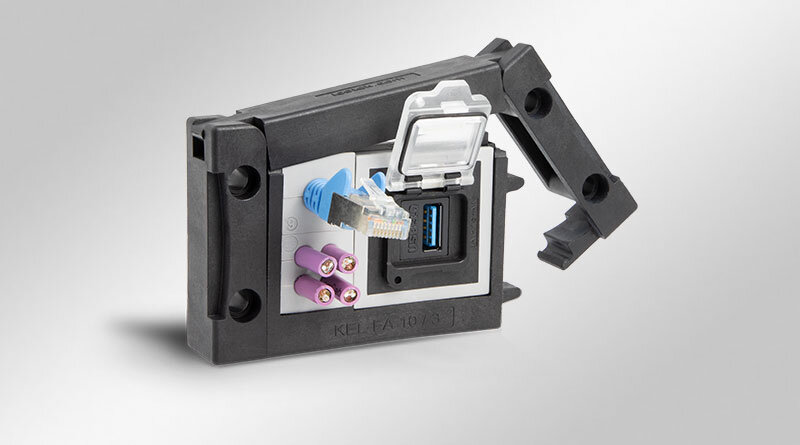

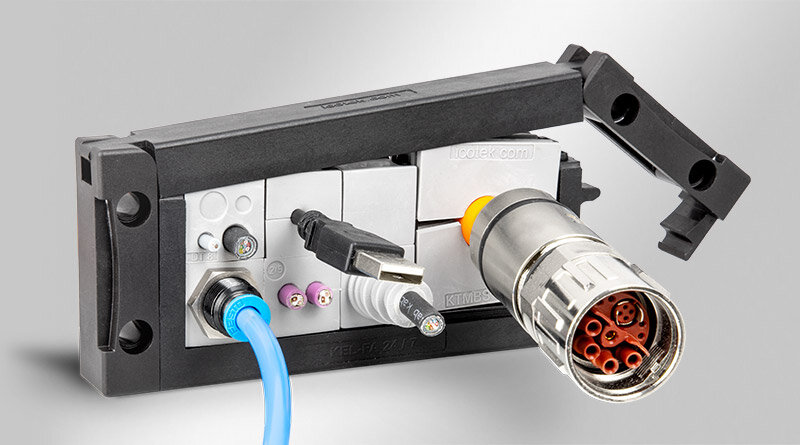

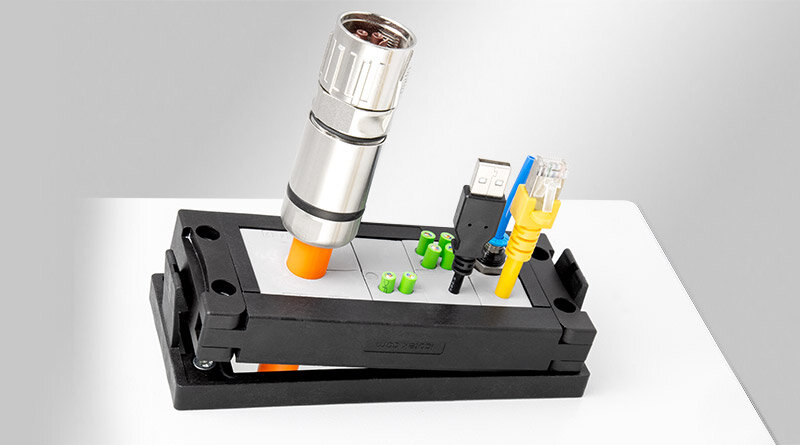

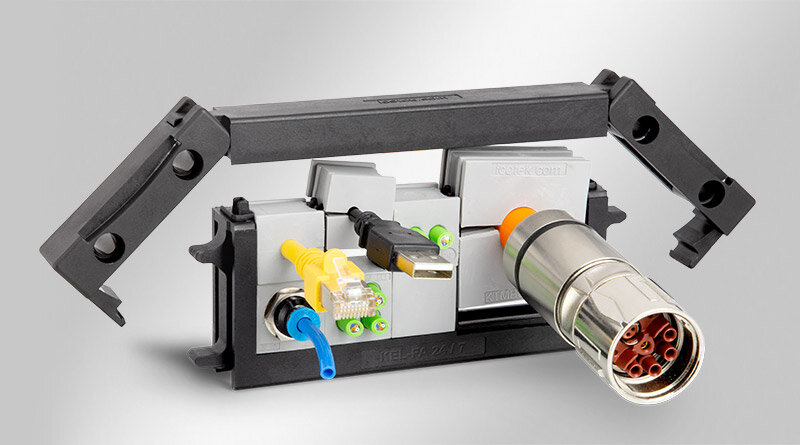

KEL-FAシリーズは、コネクタ付きケーブルやホース、空圧ラインなどを挿入?シールするためのコンパクトなシステムです。KTグロメットを使用します。直徑1～35mmのケーブルを挿入でき、IP54/ULタイプ12でシールできます。フレームにKTグロメットシステムを裝著した後、上蓋がベースフレームに裝著されると、同時に2つのクランプレバーが押し下げられ、グロメットを圧縮し底部にしっかりと固定されます。KEL-FAは、ねじれに強い構造により、フレキシブルな組み立てが可能です。
ケーブルエントリーKEL-FAは、10極?16極?24極のヘビーコネクタ（標準産業角形コネクタ）の取付穴に適合します。ただし、ブレイクアウトの幅は36mmではなく46mmまで選択可能で、大きなコネクター付きのケーブルも挿入することができます。
これらのKEL-FAフレームは、パネルにネジ固定もしくはKEL-SNAPフレームにスナップで取り付けることができます。
仕様
| IP 保護等級（EN 60529） | IP54 |
| ULタイプ (UL 50E) | UL Type 12 |
| 難燃性クラス | UL-94-V0、自己消火性 |
| 溫度 | -40 C° ? 140 C° |
| 材質 | ポリアミド |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| 特性 | UV耐候性, シリコンフリー, anti-corrosive, ハロゲンフリー |
特?とメリット
- 工具いらずの簡単スナップイン組立て
- 高いストレンリリーフ機能付き
- コネクタ付きケーブルの保証持続
- 改造、修理やメンテナンスが迅速かつ簡単
- 高密度配線と豊富なグロメットによる多彩な組合せ
- 2穴?4穴グロメットにより高密度配線が可能
製品タイプとサイズ
KEL-FA 24|7
| 部品番號 | 55247 |
| EAN | 4251269324802 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 25 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 147 mm |
| 幅 | 62 mm |
| 高さ | 22 mm |
| 取付高 | 22 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6 mm |
| 適合グロメット | 6 x KT スモール, 1 x KT ラージ |

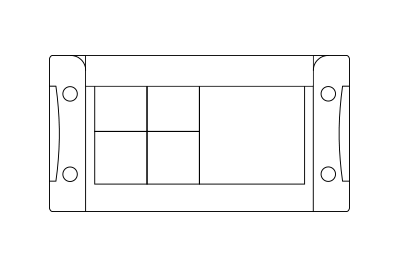

KEL-FA 16|8
| 部品番號 | 55168 |
| EAN | 4251269324826 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 32 |
| 最大ケーブル徑 | 15 mm |
| 長さ | 120 mm |
| 幅 | 62 mm |
| 高さ | 22 mm |
| 取付高 | 22 mm |
| 標準取付穴 | 86 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6 mm |
| 適合グロメット | 8 x KT スモール |
KEL-FA 16|5
| 部品番號 | 55165 |
| EAN | 4251269324833 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 17 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 120 mm |
| 幅 | 62 mm |
| 高さ | 22 mm |
| 取付高 | 22 mm |
| 標準取付穴 | 86 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6 mm |
| 適合グロメット | 4 x KT スモール, 1 x KT ラージ |

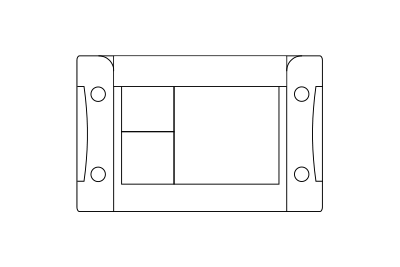

KEL-FA 10|6
| 部品番號 | 55216 |
| EAN | 4251269324857 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 24 |
| 最大ケーブル徑 | 15 mm |
| 長さ | 100 mm |
| 幅 | 62 mm |
| 高さ | 22 mm |
| 取付高 | 22 mm |
| 標準取付穴 | 65 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6 mm |
| 適合グロメット | 6 x KT スモール |
まだ適切なものが見つかりませんでしたか？
製品検索へアッセンブリビデオ
當社の製品のシンプルで時間の節約になる組み立てを自分に納得させてください。
アセンブリのビデオをチェック！
グロメット付きケーブルエントリー部品を簡単に組立て
ご希望のケーブルエントリーに最適なフレーム?グロメット
適切なアクセサリー

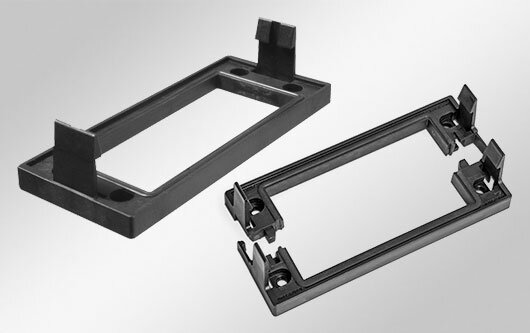

KEL-SNAP
