KEL-FG-A10
| 部品番號 | 42320 |
| EAN | 4251269308437 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 40 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 147 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 10 x KT スモール |
-
製品一覧
?
コネクタ付ケーブル用ケーブルエントリフレーム
?
KEL-FG | 分割式フランジ付ボックスフレーム
KEL-FG | 分割式フランジ付ボックスフレーム
コネクタ付きケーブルの90度エントリー用 保護等級IP54/ULタイプ12

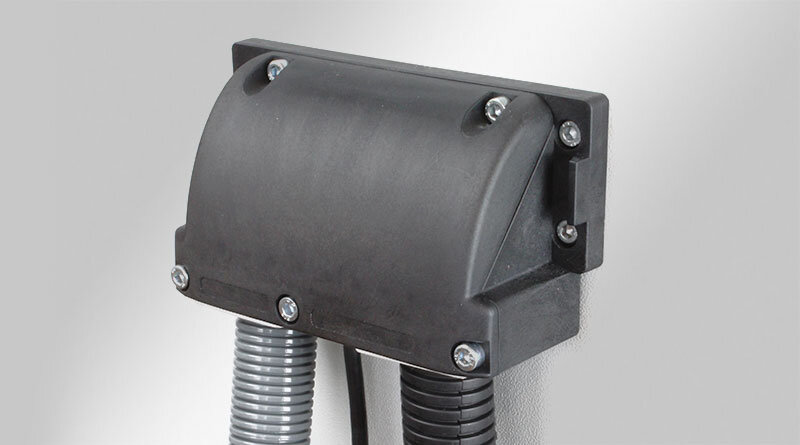

ケーブルエントリフレームKEL-FGは、キャビネット、壁に対して90°の角度でケーブルを挿入し、シールし、ストレインリリーフすることができます（DIN EN 62444に準拠）。コネクタの有無にかかわらず、ケーブルやホースをスムーズに挿入できます。
KEL-FG-Aフレームは24極の産業用コネクタの標準取付穴(36×112mm)に、KEL-FG-Bフレームは36×46mmの取付穴に適合します。

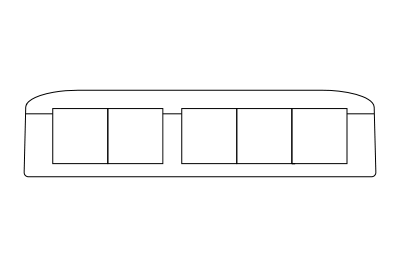

KEL-FG-E単列エントリフレームは省スペース設計が特徴で、狹い場所やフラットコネクタ(Sub-DやLAN等)付きケーブルに最適です。
壁掛け用の平型ガスケットが付屬しています。また、スナップインフレームKEL-SNAP24を使用することで、KEL-FG-Aフレームの取り付け外しを工具なしで行うことができます。
仕様
| IP 保護等級（EN 60529） | IP54 |
| ULタイプ (UL 50E) | UL Type 12 |
| 難燃性クラス | UL-94-V0、自己消火性 |
| 溫度 | -40 C° ? 140 C° |
| 材質 | ポリアミド |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| 特性 | 耐震, シリコンフリー, 防錆（V2Aバージョン）, ハロゲンフリー |
特?とメリット
- 90°の壁面に取付け可能
- ケーブル挿入部の機械的保護
- ケーブル挿入部の防水機能
- コネクタ付きケーブルの保証持続
- EN 62444に準拠したストレインリリーフ機能
- 高安定性と耐振動性
- 省スペース設計
- 2穴?4穴グロメットによる高密度配線
製品タイプとサイズ
KEL-FG-A10 V2A
| 部品番號 | 42320.200 |
| EAN | 4251269308444 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 40 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 147 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 10 x KT スモール |
KEL-FG-A7
| 部品番號 | 42322 |
| EAN | 4251269308451 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 25 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 147 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 6 x KT スモール, 1 x KT ラージ |
KEL-FG-A7 V2A
| 部品番號 | 42322.200 |
| EAN | 4251269308468 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 25 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 147 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 6 x KT スモール, 1 x KT ラージ |
KEL-FG-A4
| 部品番號 | 42324 |
| EAN | 4251269308475 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 10 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 147 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 2 x KT スモール, 2 x KT ラージ |
KEL-FG-A4 V2A
| 部品番號 | 42324.200 |
| EAN | 4251269308482 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 10 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 147 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 2 x KT スモール, 2 x KT ラージ |
KEL-FG-B4
| 部品番號 | 42330 |
| EAN | 4251269308499 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 16 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 79.8 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 4 x KT スモール |
KEL-FG-B4 V2A
| 部品番號 | 42330.200 |
| EAN | 4251269308505 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 16 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 79.8 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 4 x KT スモール |
KEL-FG-B1
| 部品番號 | 42332 |
| EAN | 4251269308512 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 1 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 79.8 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 1 x KT ラージ |
KEL-FG-B1 V2A
| 部品番號 | 42332.200 |
| EAN | 4251269308529 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 1 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 79.8 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 1 x KT ラージ |
KEL-FG-E5
| 部品番號 | 42336 |
| EAN | 4251269316623 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 20 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 147 mm |
| 幅 | 53 mm |
| 高さ | 38 mm |
| 取付高 | 38 mm |
| 標準取付穴 | 112 × 24 mm |
| ネジ穴數 | 2 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 5 x KT スモール |
KEL-FG-E5 V2A
| 部品番號 | 42336.200 |
| EAN | 4251269316647 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 20 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 147 mm |
| 幅 | 53 mm |
| 高さ | 38 mm |
| 取付高 | 38 mm |
| 標準取付穴 | 112 × 24 mm |
| ネジ穴數 | 2 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 5 x KT スモール |
KEL-FG-E3
| 部品番號 | 42334 |
| EAN | 4251269316616 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 12 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 100 mm |
| 幅 | 53 mm |
| 高さ | 38 mm |
| 取付高 | 38 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴數 | 2 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 3 x KT スモール |
KEL-FG-E3 V2A
| 部品番號 | 42334.200 |
| EAN | 4251269316630 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 12 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 100 mm |
| 幅 | 53 mm |
| 高さ | 38 mm |
| 取付高 | 38 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴數 | 2 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 3 x KT スモール |
KEL-FG-E2
| 部品番號 | 42333 |
| EAN | 4251269317996 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 8 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 73 mm |
| 幅 | 53 mm |
| 高さ | 38 mm |
| 取付高 | 38 mm |
| 標準取付穴 | 43 × 24 mm |
| ネジ穴數 | 2 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 2 x KT スモール |
KEL-FG-E2 V2A
| 部品番號 | 42333.200 |
| EAN | 4251269318009 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め, KEL-SNAP用 |
| ケーブル數 | 8 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 73 mm |
| 幅 | 53 mm |
| 高さ | 38 mm |
| 取付高 | 38 mm |
| 標準取付穴 | 43 × 24 mm |
| ネジ穴數 | 2 |
| ネジ穴徑 | 5.5 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 2 x KT スモール |
Gasket E5
| 部品番號 | 42251 |
| EAN | 4251269332654 |
| 梱包単位 | 1 |
| 長さ | 147 mm |
| 幅 | 40 mm |
| 高さ | 2.5 mm |
| 取付高 | 2.5 mm |
| 標準取付穴 | 112 × 24 mm |
| ネジ穴數 | 2 |
| ネジ穴徑 | 6 mm |
| カラー | ブラック |
| 適合製品 | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
Gasket E3
| 部品番號 | 42197 |
| EAN | 4251269332623 |
| 梱包単位 | 1 |
| 長さ | 98 mm |
| 幅 | 40 mm |
| 高さ | 2.5 mm |
| 取付高 | 2.5 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴數 | 2 |
| ネジ穴徑 | 6 mm |
| カラー | ブラック |
| 適合製品 | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
