KVT 80|6 gy
| 部品番號 | 45237 |
| EAN | 4251269311376 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル數 | 24 |
| 最大ケーブル徑 | 17 mm |
| カラー | グレー(RAL 7035に類似) |
| 外徑 | 100 mm |
| 取付高 | 16 mm |
| メートル規格取付穴 | M80 |
| カットアウト丸穴 | 80 mm |
| 適合グロメット | 6 x KT スモール |
-
製品一覧
?
コネクタ付きケーブル用ケーブルグランド
?
KVT80 | 分割式ケーブルグランド
KVT80 | 分割式ケーブルグランド
大型コネクタ付きケーブル用?取付穴サイズM80?保護等級IP54/ULタイプ12

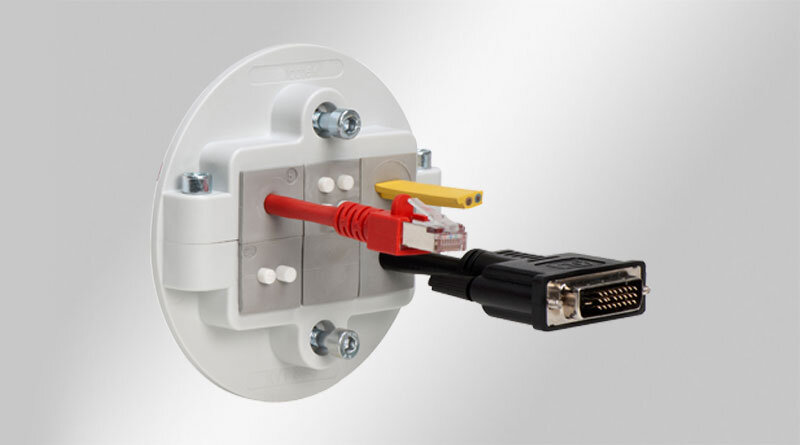

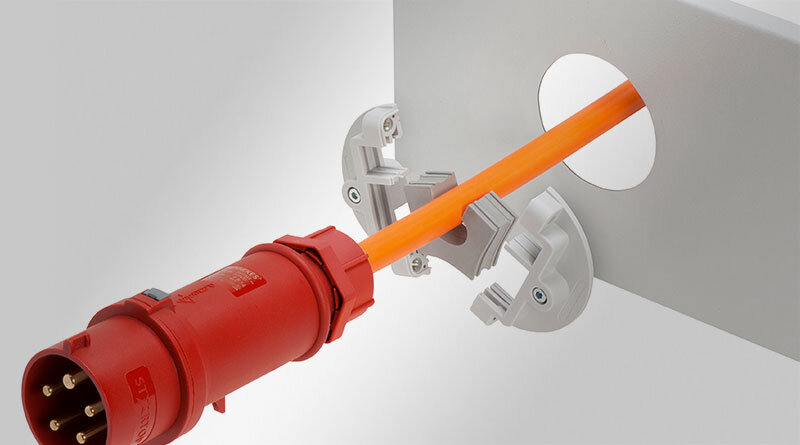

KVT80は、コネクタ付きのケーブルを挿入できる分割式ケーブルグランドで、IP54でシールされます。
サイズに応じて、外徑1～35mmのケーブルが挿入できます。複數のマルチグロメットを使用して、1個のケーブルグランドに最大24本のケーブルを挿入することができます。
二つのパーツをネジ留めすることで、ケーブルグロメットに十分な圧力がかかり、配線ケーブルのストレインリリーフ効果が非常に高くなります。

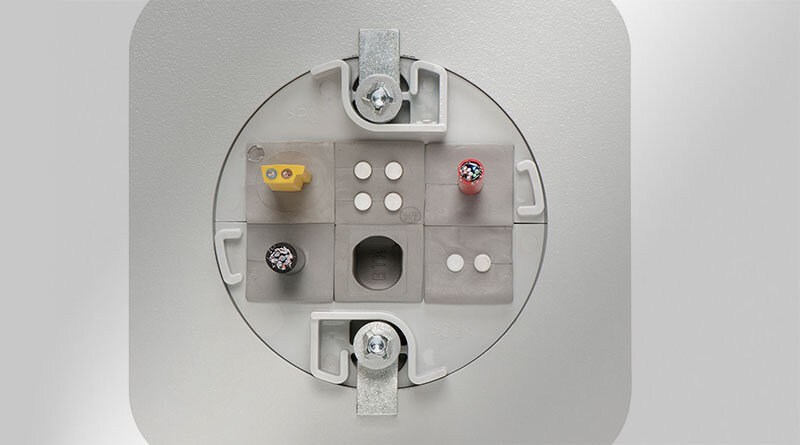

背面のクランプエレメントにより、このシステムは1.5～10mmの壁の厚さに対応しています。壁掛け用の平型ガスケットを同梱しています。
KVT80を板金に取付ける際には、以下のトルク値を推奨します。
板厚1.5 mm=1Nm、板厚2～10mm=1.5 Nm
仕様
| IP 保護等級（EN 60529） | IP54 |
| ULタイプ (UL 50E) | UL Type 12 |
| 難燃性クラス | UL-94-V0、自己消火性 |
| 溫度 | -30 C° ? 100 C° |
| 材質 | ポリカーボネイト |
| 取付型式 | ネジ留め |
| 特性 | シリコンフリー, ハロゲンフリー |
特?とメリット
- コネクタ付き＆無しのケーブル配線
- コネクタ付きケーブルの保証持続
- 改造?修理やメンテナンスが迅速かつ簡単
- 高密度配線と豊富なグロメットによる多彩な組合せ
- 正面からの簡単な組立て?分解
- EN 62444に準拠したストレインリリーフ機能
製品タイプとサイズ
KVT 80|6 bk
| 部品番號 | 45238 |
| EAN | 4251269311383 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル數 | 24 |
| 最大ケーブル徑 | 17 mm |
| カラー | ブラック |
| 外徑 | 100 mm |
| 取付高 | 16 mm |
| メートル規格取付穴 | M80 |
| カットアウト丸穴 | 80 mm |
| 適合グロメット | 6 x KT スモール |
KVT 80|3 gy
| 部品番號 | 45236 |
| EAN | 4251269311369 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル數 | 9 |
| 最大ケーブル徑 | 35 mm |
| カラー | グレー(RAL 7035に類似) |
| 外徑 | 100 mm |
| 取付高 | 16 mm |
| メートル規格取付穴 | M80 |
| カットアウト丸穴 | 80 mm |
| 適合グロメット | 2 x KT スモール, 1 x KT ラージ |
KVT 80|3 bk
| 部品番號 | 45239 |
| EAN | 4251269311390 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル數 | 9 |
| 最大ケーブル徑 | 35 mm |
| カラー | ブラック |
| 外徑 | 100 mm |
| 取付高 | 16 mm |
| メートル規格取付穴 | M80 |
| カットアウト丸穴 | 80 mm |
| 適合グロメット | 2 x KT スモール, 1 x KT ラージ |
