EMC-KEL-U 24|10
| 部品番號 | 99400 |
| EAN | 4251269319365 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル數 | 10 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 147 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 10 x EMC-KT スモール |
-
製品一覧
?
EMCケーブルエントリシステム
?

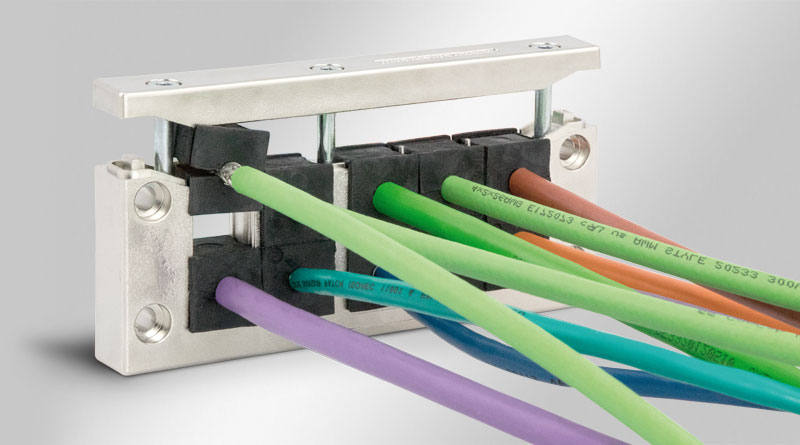

EMC-KEL-U 分割式EMCケーブルエントリフレーム
EMC-KEL-U 分割式EMCケーブルエントリフレーム
コネクタ付きケーブル配線＆シールド用
EMCケーブルエントリーストリップEMV-KEL-Uは、高導電性のメタル加工が施されており、EMCケーブルグロメットは高導電性の素材を使用しています。この組み合わせにより、導通式＆電磁シールド、両方の干渉を効率的に解消することができます。
EMV-KEL-Uは、16極?24極の産業コネクタ用の標準取付穴に適合します。ただし、ブレイクアウトの幅は36mmではなく、46mmまで選択可能です。そのため、大きなコネクタ付きのケーブルも挿入することができます。

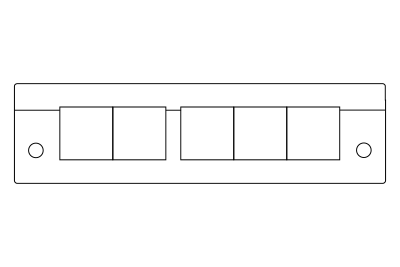

1列デザインのEMV-KEL-Eは、省スペース設計で、限られたスペースやフラットコネクタ（Sub-Dなど）付きケーブルに適しています。
EMC-KEL-Uと金屬壁の間には、導電性の平型ガスケット（同梱品）を裝著します。この際、金屬壁の接觸部分には塗裝しないようにしてください。
仕様
| 難燃性クラス | UL94-HB |
| 溫度 | -40 C° ? 140 C° |
| 材質 | ポリアミド、高い導電性コーティング |
| 取付型式 | ネジ留め |
| 特性 | 耐震 |
特?とメリット
- 導電＆電磁ノイズ両?の干渉を確実に放電
- 傷がつきにくい表?
- 360°接觸＆シールド効果
- 導電性エラストマー製グロメット
- 高密度配線と多彩なバリエーション
- ?常に優れた放電値
- EMC対策に?常に優れたシールド効果
製品タイプとサイズ
EMC-KEL-U 24|4
| 部品番號 | 99401 |
| EAN | 4251269319372 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル數 | 4 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 147 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 2 x EMC-KT スモール, 2 x EMC-KT ラージ |
EMCガスケット24
| 部品番號 | 98047 |
| EAN | 4251269322655 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 長さ | 145 mm |
| 幅 | 56 mm |
| 高さ | 2.5 mm |
| 取付高 | 2.5 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6 mm |
EMC-KEL-U 16|8
| 部品番號 | 99402 |
| EAN | 4251269319389 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル數 | 8 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 120 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 86 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 8 x EMC-KT スモール |
EMC-KEL-E5
| 部品番號 | 99422 |
| EAN | 4251269319402 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル數 | 5 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 147 mm |
| 幅 | 39 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 112 × 24 mm |
| ネジ穴數 | 2 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 5 x EMC-KT スモール |
EMC-KEL-E3
| 部品番號 | 99420 |
| EAN | 4251269319396 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル數 | 3 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 98 mm |
| 幅 | 39 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴數 | 2 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 3 x EMC-KT スモール |
