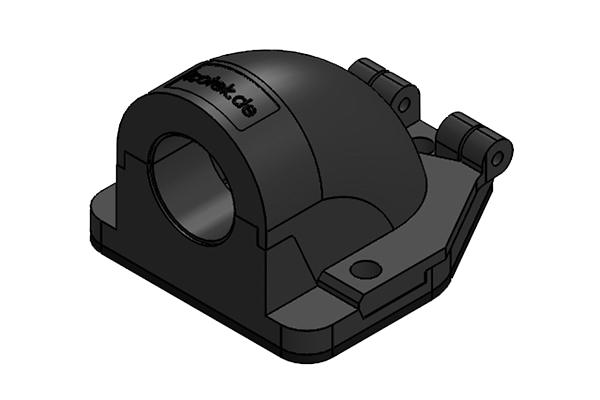

CONFiX? FWS-A 16 bk
| 部品番號 | 31380 |
| EAN | 4251269300202 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 49 mm |
| 幅 | 45 mm |
| 高さ | 32 mm |
| ネジ | M16 × 1,5 |
| カラー | ブラック |
| ネジ穴數 | 3 |
| ネジ穴徑 | 4.3 mm |
-
製品一覧
?
CONFiX? ケーブルコンジットシステム
?
CONFiX? FWS ケーブル保護コンジット用フランジブラケット
CONFiX? FWS ケーブル保護コンジット用フランジブラケット
保護コンジットのねじ込み挿入および直接取付用?保護等級IP54
CONFiX? FWSフランジブラケットは、機械?制御盤?制御キャビネットなどに平行波形ケーブル保護コンジットを挿入するために使用します。

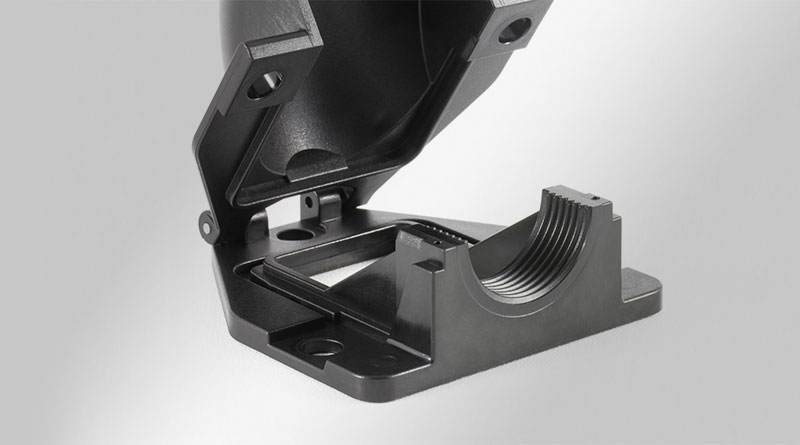

フランジブラケットのヒンジ付きカバーは、ヒンジによってしっかり固定されます。これにより、コンジットの挿入が非常に容易になりました。
CONFiX? FWSには次のバージョンがあります：
- CONFiX? FWS-A：メートル規格M16～50のネジ付き
- CONFiX? FWS-B：呼び徑NW13?17?23?29?37?50の平行波形コンジット用ホルダー付き
NW13?17?23?29?37?50の溝付きコンジットクリップ付きのCONFiX FWS-B
グレー（RAL7011）?ブラック（RAL9005）の2色を用意しています。
仕様
| IP 保護等級（EN 60529） | IP54 |
| 難燃性クラス | UL-94-V0、自己消火性 |
| 溫度 | -30 C° ? 100 C° |
| 材質 | ポリカーボネイト |
| 取付型式 | ネジ留め |
| 特性 | シリコンフリー, ハロゲンフリー |
特?とメリット
- ヒンジ式カバー
- 非常に簡単なアッセンブリ
- 機能設計
製品タイプとサイズ

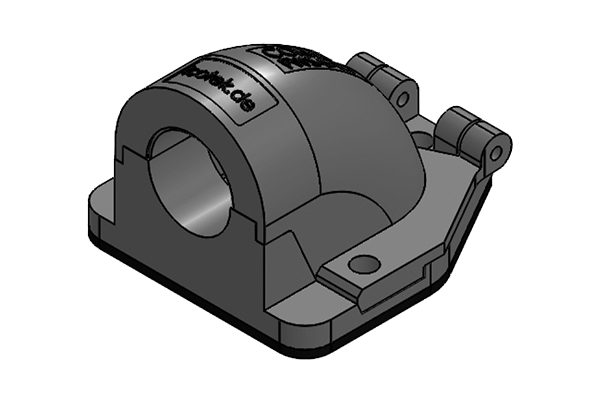

CONFiX? FWS-A 16 gy
| 部品番號 | 31381 |
| EAN | 4251269300219 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 49 mm |
| 幅 | 45 mm |
| 高さ | 32 mm |
| ネジ | M16 × 1,5 |
| カラー | グレー(RAL 7011) |
| ネジ穴數 | 3 |
| ネジ穴徑 | 4.3 mm |
CONFiX? FWS-A 20 bk
| 部品番號 | 31383 |
| EAN | 4251269300226 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 49 mm |
| 幅 | 45 mm |
| 高さ | 32 mm |
| ネジ | M20 × 1,5 |
| カラー | ブラック |
| ネジ穴數 | 3 |
| ネジ穴徑 | 4.3 mm |

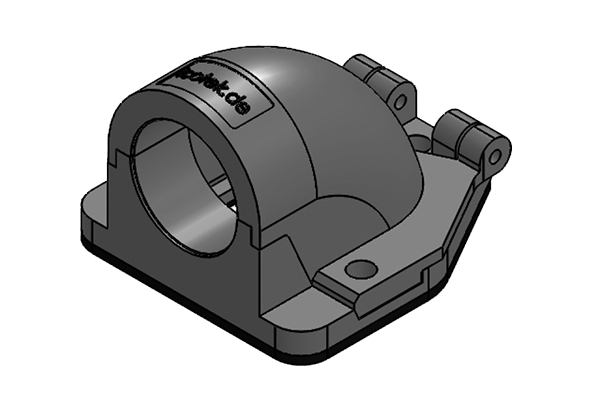

CONFiX? FWS-A 20 gy
| 部品番號 | 31384 |
| EAN | 4251269300233 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 49 mm |
| 幅 | 45 mm |
| 高さ | 32 mm |
| ネジ | M20 × 1,5 |
| カラー | グレー(RAL 7011) |
| ネジ穴數 | 3 |
| ネジ穴徑 | 4.3 mm |

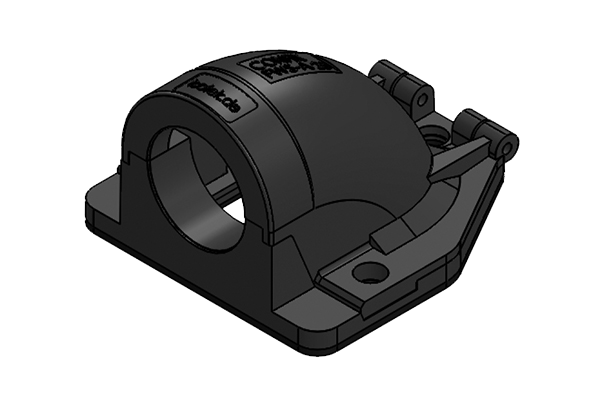

CONFiX? FWS-A 25 bk
| 部品番號 | 31386 |
| EAN | 4251269300240 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 67 mm |
| 幅 | 63 mm |
| 高さ | 41 mm |
| ネジ | M25 × 1,5 |
| カラー | ブラック |
| ネジ穴數 | 3 |
| ネジ穴徑 | 6.6 mm |

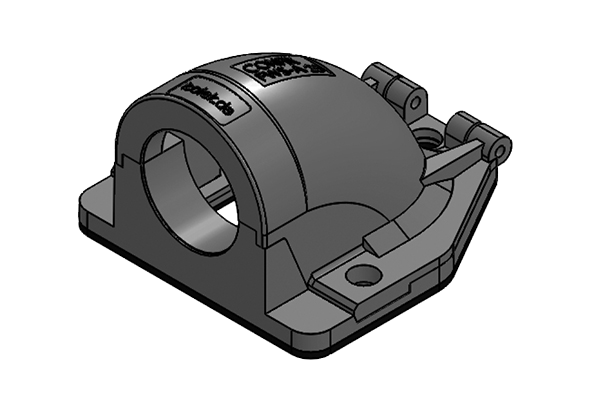

CONFiX? FWS-A 25 gy
| 部品番號 | 31387 |
| EAN | 4251269300257 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 67 mm |
| 幅 | 63 mm |
| 高さ | 41 mm |
| ネジ | M25 × 1,5 |
| カラー | グレー(RAL 7011) |
| ネジ穴數 | 3 |
| ネジ穴徑 | 6.6 mm |

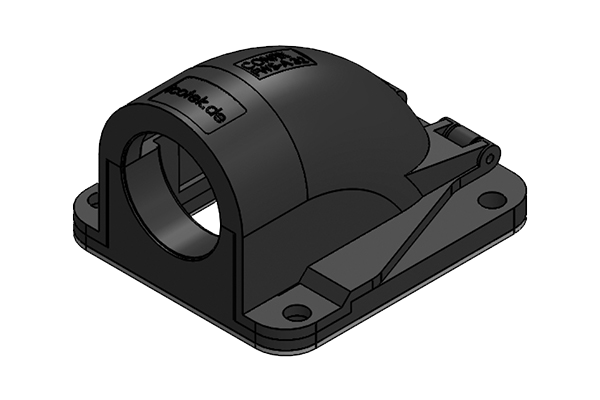

CONFiX? FWS-A 32 bk
| 部品番號 | 31389 |
| EAN | 4251269300264 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 85 mm |
| 幅 | 76 mm |
| 高さ | 51 mm |
| ネジ | M32 × 1,5 |
| カラー | ブラック |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6.6 mm |
CONFiX? FWS-A 32 gy
| 部品番號 | 31390 |
| EAN | 4251269300271 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 85 mm |
| 幅 | 76 mm |
| 高さ | 51 mm |
| ネジ | M32 × 1,5 |
| カラー | グレー(RAL 7011) |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6.6 mm |

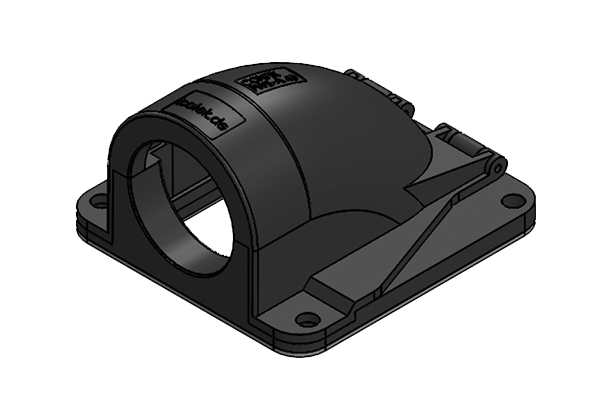

CONFiX? FWS-A 40 bk
| 部品番號 | 31392 |
| EAN | 4251269300288 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| 長さ | 97 mm |
| 幅 | 92 mm |
| 高さ | 56 mm |
| ネジ | M40 × 1,5 |
| カラー | ブラック |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6.6 mm |

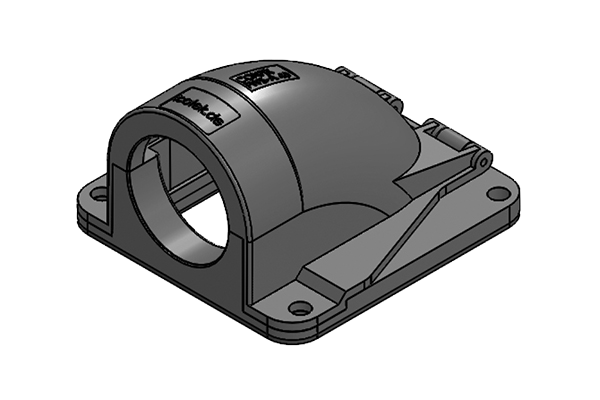

CONFiX? FWS-A 40 gy
| 部品番號 | 31393 |
| EAN | 4251269300295 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| 長さ | 97 mm |
| 幅 | 92 mm |
| 高さ | 56 mm |
| ネジ | M40 × 1,5 |
| カラー | グレー(RAL 7011) |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6.6 mm |

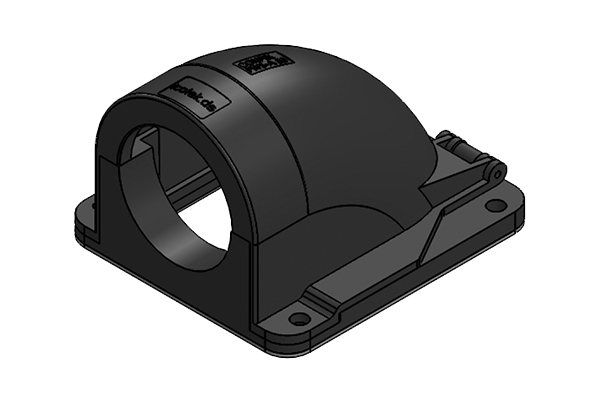

CONFiX? FWS-A 50 bk
| 部品番號 | 31395 |
| EAN | 4251269300301 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| 長さ | 111 mm |
| 幅 | 100 mm |
| 高さ | 73 mm |
| ネジ | M50 × 1,5 |
| カラー | ブラック |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6.6 mm |
CONFiX? FWS-B 11 bk
| 部品番號 | 31410 |
| EAN | 4251269300325 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 49 mm |
| 幅 | 45 mm |
| 高さ | 32 mm |
| カラー | ブラック |
| 標準サイズ | NW 13 |
| ネジ穴數 | 3 |
| ネジ穴徑 | 4.3 mm |

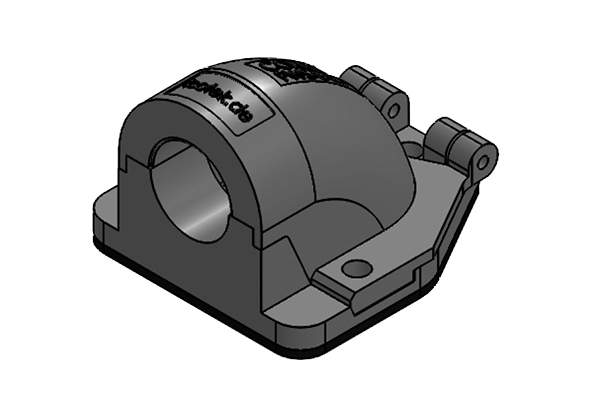

CONFiX? FWS-B 11 gy
| 部品番號 | 31411 |
| EAN | 4251269300332 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 49 mm |
| 幅 | 45 mm |
| 高さ | 32 mm |
| カラー | グレー(RAL 7011) |
| 標準サイズ | NW 13 |
| ネジ穴數 | 3 |
| ネジ穴徑 | 4.3 mm |

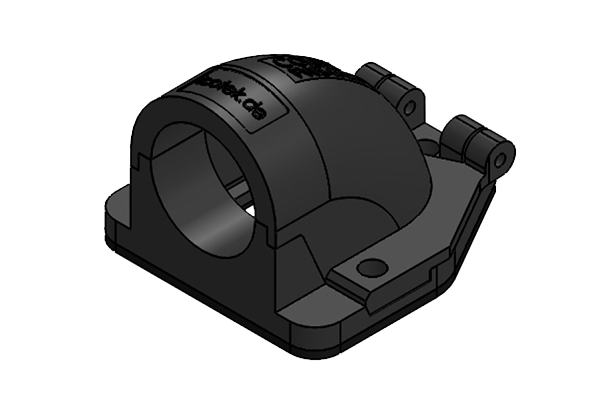

CONFiX? FWS-B 16 bk
| 部品番號 | 31413 |
| EAN | 4251269300349 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 49 mm |
| 幅 | 45 mm |
| 高さ | 32 mm |
| カラー | ブラック |
| 標準サイズ | NW 17 |
| ネジ穴數 | 3 |
| ネジ穴徑 | 4.3 mm |

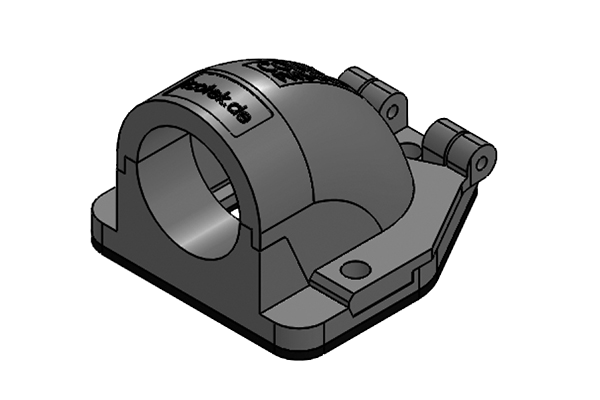

CONFiX? FWS-B 16 gy
| 部品番號 | 31414 |
| EAN | 4251269300356 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 49 mm |
| 幅 | 45 mm |
| 高さ | 32 mm |
| カラー | グレー(RAL 7011) |
| 標準サイズ | NW 17 |
| ネジ穴數 | 3 |
| ネジ穴徑 | 4.3 mm |

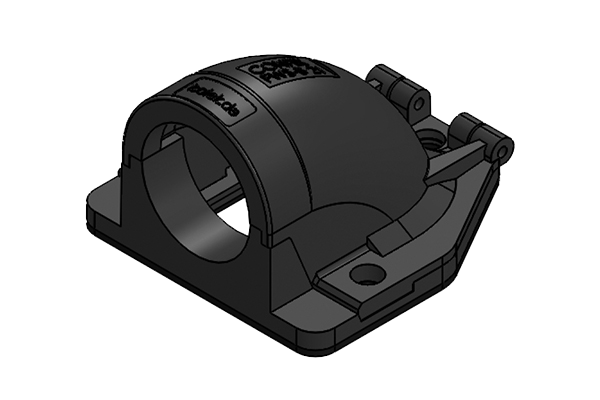

CONFiX? FWS-B 21 bk
| 部品番號 | 31416 |
| EAN | 4251269300363 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 67 mm |
| 幅 | 63 mm |
| 高さ | 41 mm |
| カラー | ブラック |
| 標準サイズ | NW 23 |
| ネジ穴數 | 3 |
| ネジ穴徑 | 6.6 mm |

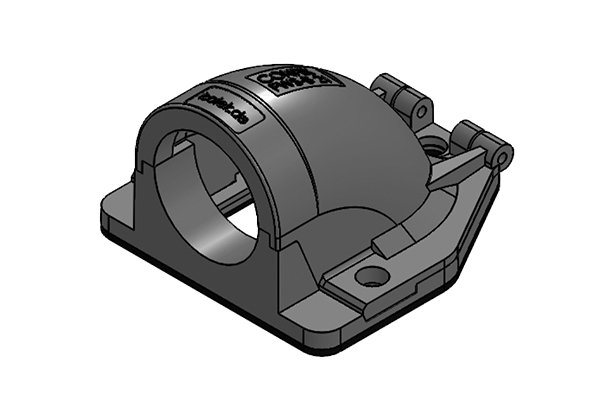

CONFiX? FWS-B 21 gy
| 部品番號 | 31417 |
| EAN | 4251269300370 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 67 mm |
| 幅 | 63 mm |
| 高さ | 41 mm |
| カラー | グレー(RAL 7011) |
| 標準サイズ | NW 23 |
| ネジ穴數 | 3 |
| ネジ穴徑 | 6.6 mm |

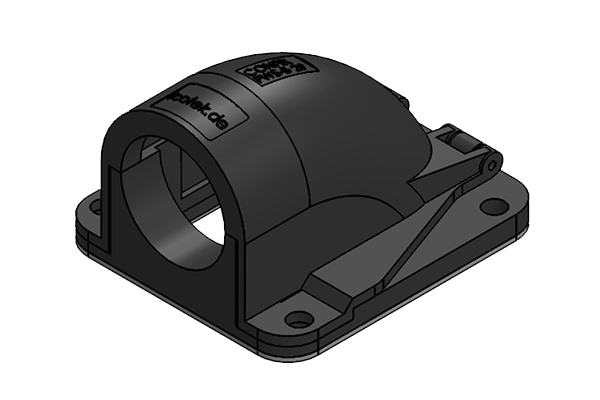

CONFiX? FWS-B 29 bk
| 部品番號 | 31419 |
| EAN | 4251269300387 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 85 mm |
| 幅 | 76 mm |
| 高さ | 51 mm |
| カラー | ブラック |
| 標準サイズ | NW 29 |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6.6 mm |

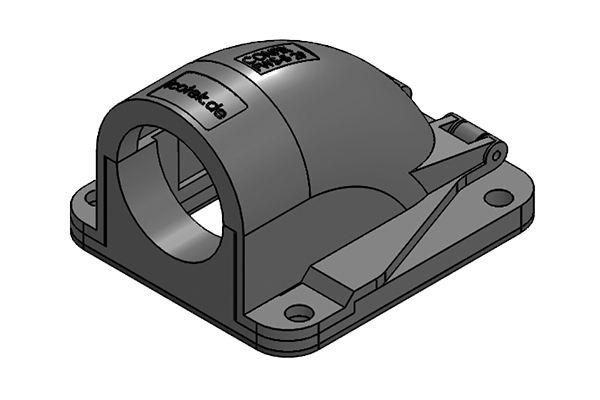

CONFiX? FWS-B 29 gy
| 部品番號 | 31420 |
| EAN | 4251269300394 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め |
| 長さ | 85 mm |
| 幅 | 76 mm |
| 高さ | 51 mm |
| カラー | グレー(RAL 7011) |
| 標準サイズ | NW 29 |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6.6 mm |
CONFiX? FWS-B 36 bk
| 部品番號 | 31422 |
| EAN | 4251269300400 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| 長さ | 97 mm |
| 幅 | 92 mm |
| 高さ | 56 mm |
| カラー | ブラック |
| 標準サイズ | NW 37 |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6.6 mm |

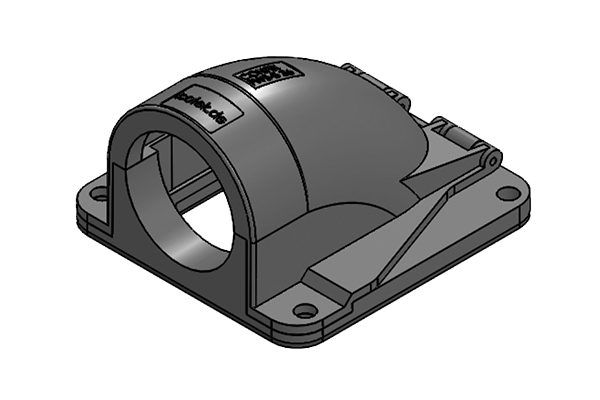

CONFiX? FWS-B 36 gy
| 部品番號 | 31423 |
| EAN | 4251269300417 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| 長さ | 97 mm |
| 幅 | 92 mm |
| 高さ | 56 mm |
| カラー | グレー(RAL 7011) |
| 標準サイズ | NW 37 |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6.6 mm |

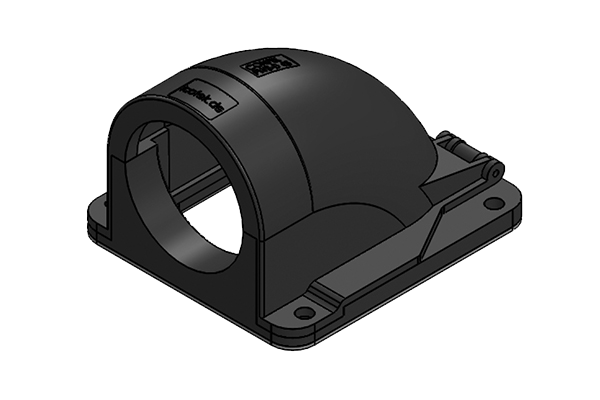

CONFiX? FWS-B 48 bk
| 部品番號 | 31425 |
| EAN | 4251269300424 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| 長さ | 111 mm |
| 幅 | 100 mm |
| 高さ | 73 mm |
| カラー | ブラック |
| 標準サイズ | NW 50 |
| ネジ穴數 | 4 |
| ネジ穴徑 | 6.6 mm |
