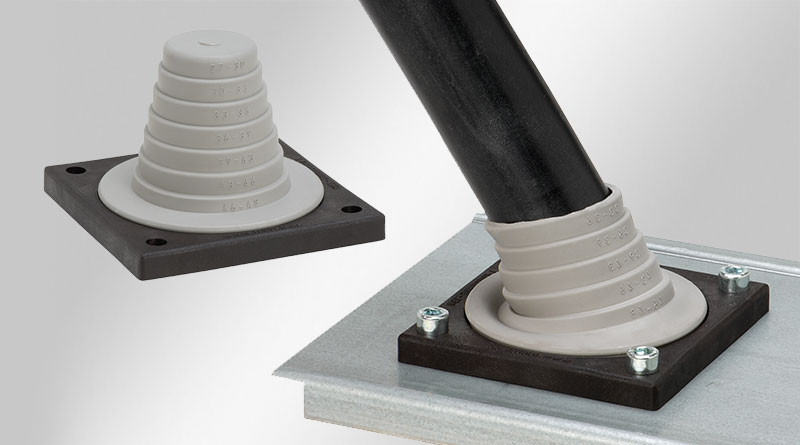

Il supporto passacavo KEL-JUMBO flex è un sistema molto flessibile per il passaggio di cavi non intestati di diametri compresi tra i 27 e i 68 mm.
Grazie alla flessibilità ed alla sua caratteristica forma a piramide, l'entrata del cavo e il suo posizionamento sono molto più semplici che con il classico pressacavo. Sono perfetti per il passaggio nel quadro dei cavi di potenza.
Taglio della piramide del KEL-JUMBO flex: Diametro del cavo ridotto del 25%. I diametri dei cavi accettati e il livello corretto per il taglio sono indicati sugli anelli della piramide.
è raccomandato per aumentare ulteriormente la resistenza allo strappo dei cavi infilati.
| Protezione IP (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Infiammabilità | UL94-V0, autoestinguente |
| Temperatura | -40 C° … 100 C° |
| Materiale | Elastomero Telaio: Poliammide |
| Tipo di fissaggio | Avvitare |
| Proprietà | senza alogeni, senza siliconi |

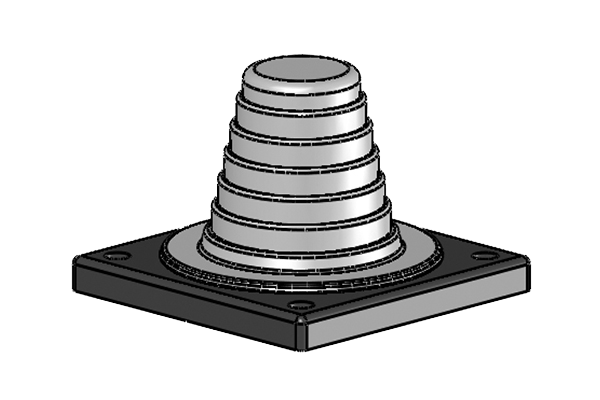

| Codice | 42614 |
| EAN | 4251269309021 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Per il numero di cavi | 1 |
| Max. diametro del cavo | 48 mm |
| Colore | grigio (simile a RAL 7035) |
| Lunghezza | 88 mm |
| Larghezza | 88 mm |
| Altezza | 62 mm |
| Altezza di montaggio | 62 mm |
| Apertura rotonda | 57,6 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,9 mm |
| Per diametri di cavo | 1 x 27 - 48 mm |

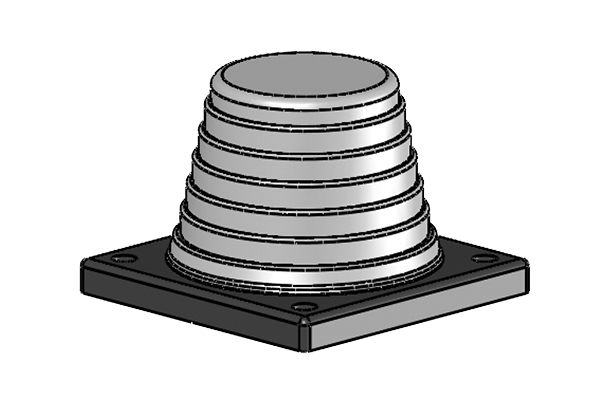

| Codice | 42616 |
| EAN | 4251269309038 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Per il numero di cavi | 1 |
| Max. diametro del cavo | 68 mm |
| Colore | grigio (simile a RAL 7035) |
| Lunghezza | 88 mm |
| Larghezza | 88 mm |
| Altezza | 62 mm |
| Altezza di montaggio | 62 mm |
| Apertura rotonda | 75,5 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,9 mm |
| Per diametri di cavo | 1 x 47 - 68 mm |
