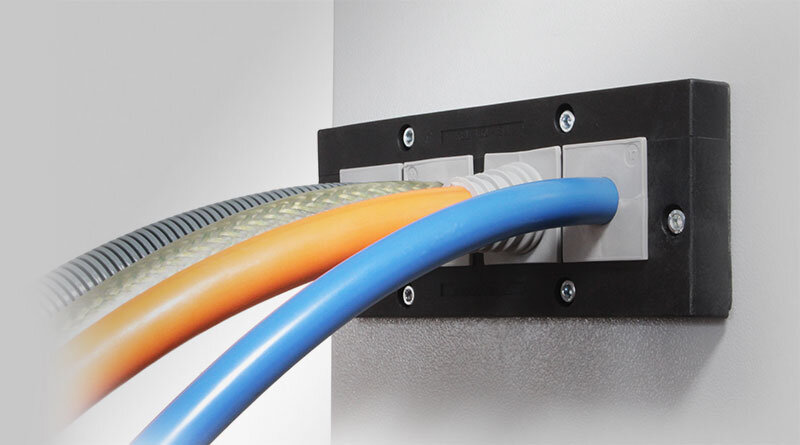

Il listello passacavo divisibile KEL 183 permette il passaggio di cavi e guaine di diametro fino a 75 mm (a seconda del tipo di listelli) con grado di protezione IP54 / UL Type 12.
Per cavi di diametro fino a 35 mm possono venire utilizzati i gommini KT. Il gommino apribile permette l'inserimento dei cavi intestati. Per cavi di diametro fino a 75 mm abbiamo creato i gommini KTMB 183. Questi gommini non sono apribili ma sono predisposti per l'inserimento del cavo.
Il KEL 183-E è la versione compatta del sistema passacavo KEL 183. E’ disponibile in due versioni.
Il KEL 183-E4 con i suoi 4 gommini grandi KT è particolarmente adatto per il passaggio dei cavi di alimentazione e guaine con diametro massimo di 35 mm. In combinazione ai gommini KT-DPF permette un passaggio facilitato di cavi rigidi.

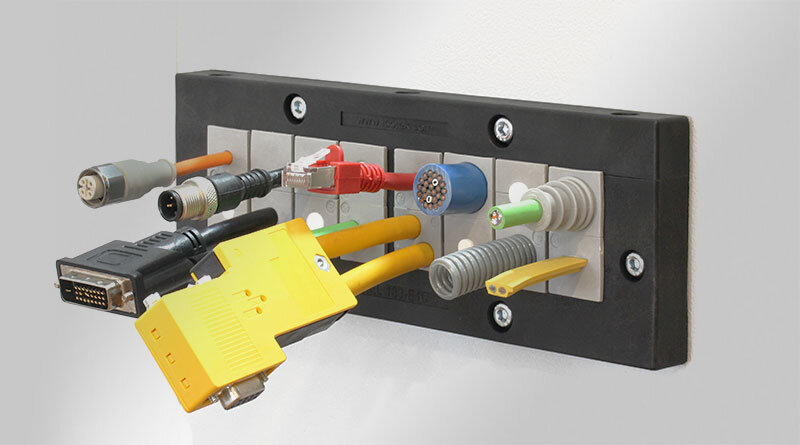

Il KEL 183-E16 con i suoi 16 gommini piccoli KT permette un passaggio, con una elevata densità, di cavi con diametro fino a 17 mm, con o senza connettore. E’ particolarmente adatto per il passaggio di connettori di grosse dimensioni.
La guarnizione di tenuta è inclusa nella fornitura.
Questo prodotto è disponibile in diverse versioni: Con viti in acciaio o viti in acciaio inox.
| Protezione IP (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Infiammabilità | UL94-V0, autoestinguente |
| Temperatura | -40 C° … 140 C° |
| Materiale | Poliammide |
| Tipo di fissaggio | Avvitare |
| Proprietà | senza siliconi, senza alogeni, inossidabile (versioni con viti V2A), prova di vibrazioni, Resistente UV |
| Codice | 47240 |
| EAN | 4251269311871 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Per il numero di cavi | 8 |
| Max. diametro del cavo | 35 mm |
| Lunghezza | 222 mm |
| Larghezza | 120 mm |
| Altezza | 17 mm |
| Altezza di montaggio | 17 mm |
| Apertura | 180 × 80 mm |
| Numero di fori per viti | 8 |
| Diam. dei fori per viti | 6 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |
| Adatto per gommini | 8 x KT grande |
| Codice | 47240.200 |
| EAN | 4251269311888 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Per il numero di cavi | 8 |
| Max. diametro del cavo | 35 mm |
| Lunghezza | 222 mm |
| Larghezza | 120 mm |
| Altezza | 17 mm |
| Altezza di montaggio | 17 mm |
| Apertura | 180 × 80 mm |
| Numero di fori per viti | 8 |
| Diam. dei fori per viti | 6 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 8 x KT grande |
| Codice | 47220 |
| EAN | 4251269311857 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Per il numero di cavi | 5 |
| Max. diametro del cavo | 75 mm |
| Lunghezza | 222 mm |
| Larghezza | 120 mm |
| Altezza | 17 mm |
| Altezza di montaggio | 17 mm |
| Apertura | 180 × 80 mm |
| Numero di fori per viti | 8 |
| Diam. dei fori per viti | 6 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |

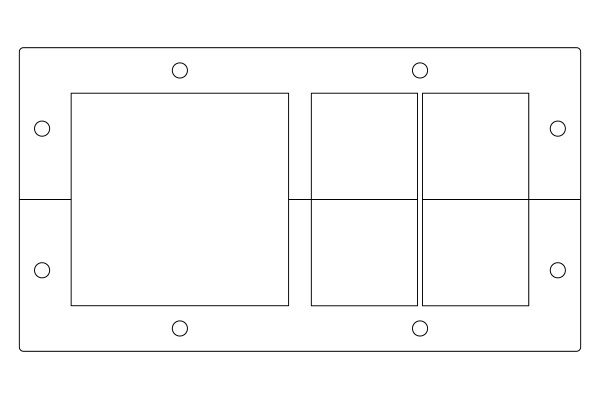

| Adatto per gommini | 1 x KTMB 183, 4 x KT grande |
| Codice | 47220.200 |
| EAN | 4251269311864 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Per il numero di cavi | 5 |
| Max. diametro del cavo | 75 mm |
| Lunghezza | 222 mm |
| Larghezza | 120 mm |
| Altezza | 17 mm |
| Altezza di montaggio | 17 mm |
| Apertura | 180 × 80 mm |
| Numero di fori per viti | 8 |
| Diam. dei fori per viti | 6 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 1 x KTMB 183, 4 x KT grande |
| Codice | 47200 |
| EAN | 4251269311833 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Per il numero di cavi | 2 |
| Max. diametro del cavo | 75 mm |
| Lunghezza | 222 mm |
| Larghezza | 120 mm |
| Altezza | 17 mm |
| Altezza di montaggio | 17 mm |
| Apertura | 180 × 80 mm |
| Numero di fori per viti | 8 |
| Diam. dei fori per viti | 6 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |
| Adatto per gommini | 2 x KTMB 183 |
| Codice | 47200.200 |
| EAN | 4251269311840 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Per il numero di cavi | 2 |
| Max. diametro del cavo | 75 mm |
| Lunghezza | 222 mm |
| Larghezza | 120 mm |
| Altezza | 17 mm |
| Altezza di montaggio | 17 mm |
| Apertura | 180 × 80 mm |
| Numero di fori per viti | 8 |
| Diam. dei fori per viti | 6 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 2 x KTMB 183 |
| Codice | 47110 |
| EAN | 4251269332753 |
| Unità di imballaggio | 1 |
| Lunghezza | 220 mm |
| Larghezza | 118 mm |
| Altezza | 2,5 mm |
| Altezza di montaggio | 2,5 mm |
| Numero di fori per viti | 8 |
| Diam. dei fori per viti | 7 mm |
| Colore | nero |
| Adatto a passacavi: | KEL 183 |
| Codice | 47255 |
| EAN | 4251269311918 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Per il numero di cavi | 64 |
| Max. diametro del cavo | 17 mm |
| Lunghezza | 222 mm |
| Larghezza | 79 mm |
| Altezza | 17 mm |
| Altezza di montaggio | 17 mm |
| Apertura | 180 × 42 mm |
| Numero di fori per viti | 6 |
| Diam. dei fori per viti | 6 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |
| Adatto per gommini | 16 x KT piccolo |
| Codice | 47255.200 |
| EAN | 4251269311925 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Per il numero di cavi | 64 |
| Max. diametro del cavo | 17 mm |
| Lunghezza | 222 mm |
| Larghezza | 79 mm |
| Altezza | 17 mm |
| Altezza di montaggio | 17 mm |
| Apertura | 180 × 42 mm |
| Numero di fori per viti | 6 |
| Diam. dei fori per viti | 6 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 16 x KT piccolo |
| Codice | 47250 |
| EAN | 4251269311895 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Per il numero di cavi | 4 |
| Max. diametro del cavo | 35 mm |
| Lunghezza | 222 mm |
| Larghezza | 79 mm |
| Altezza | 17 mm |
| Altezza di montaggio | 17 mm |
| Apertura | 180 × 42 mm |
| Numero di fori per viti | 6 |
| Diam. dei fori per viti | 6 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |
| Adatto per gommini | 4 x KT grande |
| Codice | 47250.200 |
| EAN | 4251269311901 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Per il numero di cavi | 4 |
| Max. diametro del cavo | 35 mm |
| Lunghezza | 222 mm |
| Larghezza | 79 mm |
| Altezza | 17 mm |
| Altezza di montaggio | 17 mm |
| Apertura | 180 × 42 mm |
| Numero di fori per viti | 6 |
| Diam. dei fori per viti | 6 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 4 x KT grande |
| Codice | 47111 |
| EAN | 4251269332760 |
| Unità di imballaggio | 1 |
| Lunghezza | 220 mm |
| Larghezza | 77 mm |
| Altezza | 2,5 mm |
| Altezza di montaggio | 2,5 mm |
| Numero di fori per viti | 6 |
| Diam. dei fori per viti | 7 mm |
| Colore | nero |
| Adatto a passacavi: | KEL 183-E |
