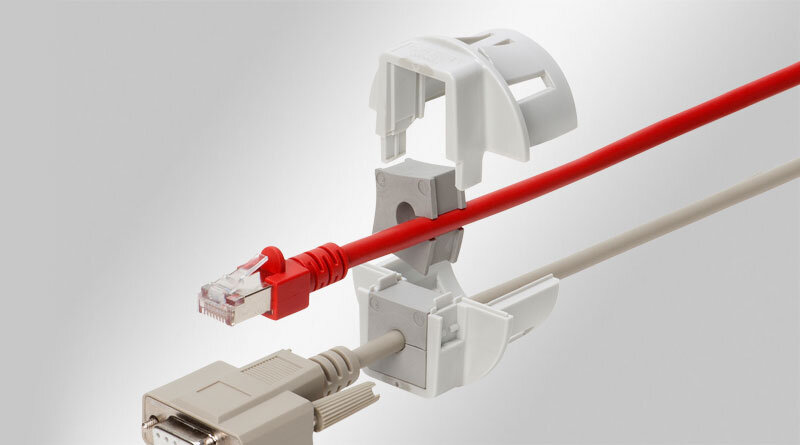

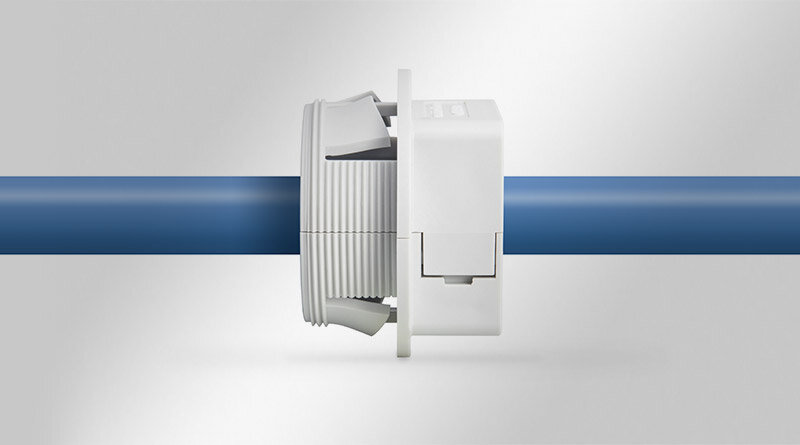

El QVT-CLICK es un marco partido circular para una instalación rápida y fácil de cables conectorizados o mazos de cables completos.
El QVT-CLICK se puede ensamblar sin herramientas, desde la parte frontal de la pared del armario.
Por su dise?o, extremadamente compacto, la gama QVT-CLICK es adecuada especialmente, para máquinas, dispositivos e instrumentos peque?os.
Los tama?os 16, 20, 40|1 y 50 se encajan a presión o se pueden atornillar con una contratuerca.
La herramienta QVT-CLICK Tool simplifica el montaje / desmontaje.
Se incluye en el envío un aro de sellado.
Nota:
Montaje a presión QVT-CLICK 16 + 20 (espesor de pared 1,5 - 2,5 mm)
Montaje a presión QVT-CLICK 25 + 32 + 40 + 50 (espesor de pared 1 - 2,5 mm)
| Protección IP (EN 60529) | IP54 |
| Combustibilidad | UL94-V0, autoextinguible |
| Temperatura de funcionamiento | -30 C° hasta 100 C° |
| Material | Policarbonato |
| Opciones de montaje | Inserción |
| Ref. | 45726 |
| EAN | 4251269320552 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Máximo diámetro del cable | 10 mm |
| Color | gris (similar RAL 7035) |
| Diámetro externo | 32 mm |
| Altura de montaje | 13,5 mm |
| Recorte métrico | M16 |
| Recorte circular | 16,2 mm |
| Rosca | M16 × 1,5 |
| Longitud de rosca | 13 mm |
| Para espesor mínimo de pared | 1,5 mm |
| Para espesor máximo de pared | 2,5 mm |
| Contratuercas adecuadas | 52272, 31105 |
| Adecuado para insertos | 1 x QT peque?o |
| Ref. | 45728 |
| EAN | 4251269320569 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 2 |
| Máximo diámetro del cable | 11 mm |
| Altura | 27,8 mm |
| Altura de montaje | 13,5 mm |
| Recorte métrico | M20 |
| Recorte circular | 20,4 mm |
| Rosca | M20 × 1,5 |
| Longitud de rosca | 13 mm |
| Para espesor mínimo de pared | 1,5 mm |
| Para espesor máximo de pared | 2,5 mm |
| Contratuercas adecuadas | 52273, 31110 |
| Adecuado para insertos | 1 x QT peque?o |
| Ref. | 45730 |
| EAN | 4251269311529 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 4 |
| Máximo diámetro del cable | 15 mm |
| Color | gris (similar RAL 7035) |
| Diámetro externo | 39 mm |
| Altura de montaje | 13,5 mm |
| Recorte métrico | M25 |
| Recorte circular | 25,5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 2,5 mm |
| Adecuado para insertos | 1 x QT peque?o |
| Ref. | 45732 |
| EAN | 4251269311536 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 4 |
| Máximo diámetro del cable | 15 mm |
| Color | gris (similar RAL 7035) |
| Diámetro externo | 39 mm |
| Altura de montaje | 13,5 mm |
| Recorte métrico | M32 |
| Recorte circular | 32,5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 2,5 mm |
| Adecuado para insertos | 1 x QT peque?o |
| Ref. | 45736 |
| EAN | 4251269323973 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Máximo diámetro del cable | 29 mm |
| Color | gris (similar RAL 7035) |
| Diámetro externo | 50 mm |
| Altura de montaje | 13,5 mm |
| Recorte métrico | M40 |
| Recorte circular | 40,5 mm |
| Rosca | M40 × 1,5 |
| Longitud de rosca | 20 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 2,5 mm |
| Contratuercas adecuadas | 52276, 45107, 31130 |
| Adecuado para insertos | 1 x QT grande |
| Ref. | 45734 |
| EAN | 4251269311543 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 8 |
| Máximo diámetro del cable | 15 mm |
| Color | gris (similar RAL 7035) |
| Diámetro externo | 50 mm |
| Altura de montaje | 13,5 mm |
| Recorte métrico | M40 |
| Recorte circular | 40,5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 2,5 mm |
| Adecuado para insertos | 2 x QT peque?o |
| Ref. | 45738 |
| EAN | 4251269323980 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Máximo diámetro del cable | 29 mm |
| Color | gris (similar RAL 7035) |
| Diámetro externo | 62 mm |
| Altura de montaje | 22 mm |
| Recorte métrico | M50 |
| Recorte circular | 50,4 mm |
| Rosca | M50 × 1,5 |
| Longitud de rosca | 20 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 2,5 mm |
| Contratuercas adecuadas | 52277, 45108, 31140 |
| Adecuado para insertos | 1 x QT grande |
| Ref. | 45740 |
| EAN | 4251269323997 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 16 |
| Máximo diámetro del cable | 15 mm |
| Color | gris (similar RAL 7035) |
| Diámetro externo | 62 mm |
| Altura de montaje | 22 mm |
| Recorte métrico | M50 |
| Recorte circular | 50,4 mm |
| Rosca | M50 × 1,5 |
| Longitud de rosca | 20 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 2,5 mm |
| Contratuercas adecuadas | 52277, 45108, 31140 |
| Adecuado para insertos | 4 x QT peque?o |
| Ref. | 61435 |
| Unidad de embalaje | 2 |
| Opciones de montaje | Inserción |
