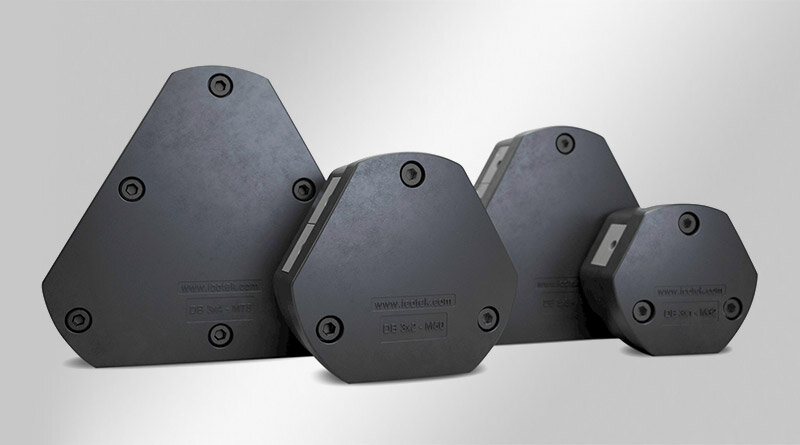

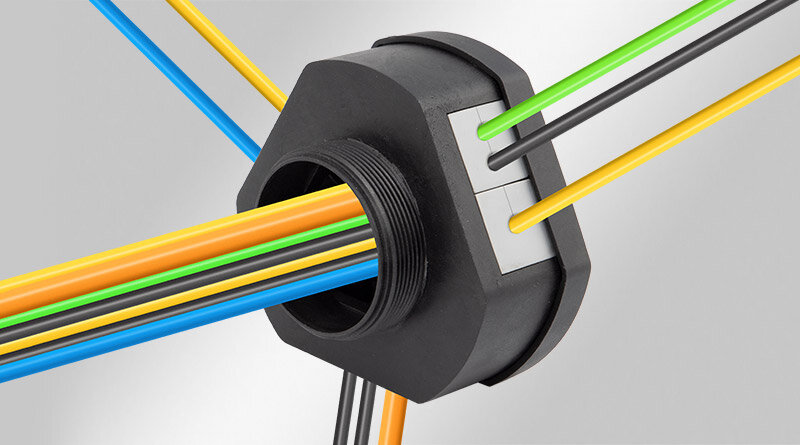

Con la caja de distribución de 360°, se pueden enrutar cables (con y sin conectores) desde todas las direcciones de forma segura y con función de agarre de cable. La caja de distribución es completamente partido.
Los cables con un diámetro de 1 a 15 mm pueden tenderse, sellarse y al mismo tiempo liberarse de tracción de acuerdo con EN 62444.

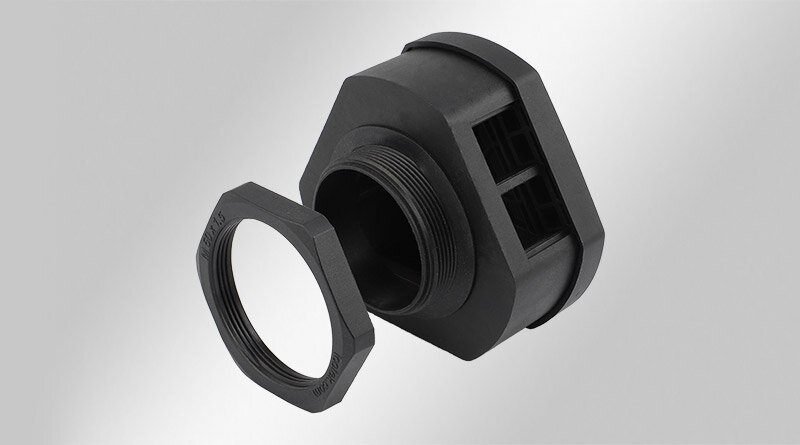

La caja de distribución se ajusta a los recortes métricos M32 - M75 y se asegura con una tuerca hexagonal que se incluye en la entrega.

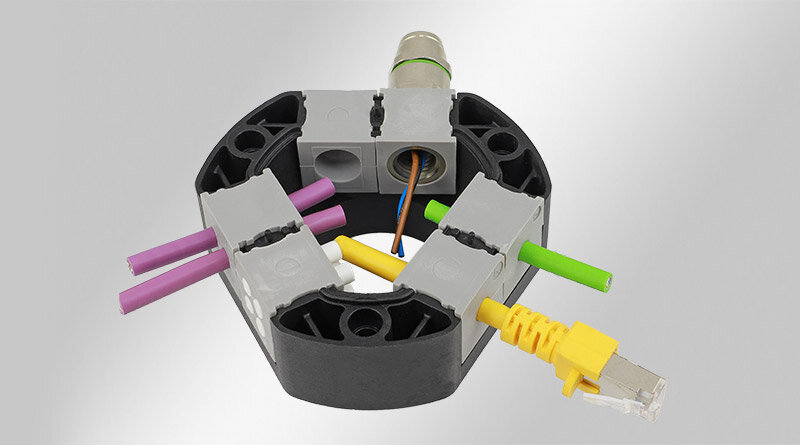

Los trabajos posteriores de reequipamiento o servicio son posibles sin ningún problema gracias a la cubierta atornillable y al uso de insertos ranurados.

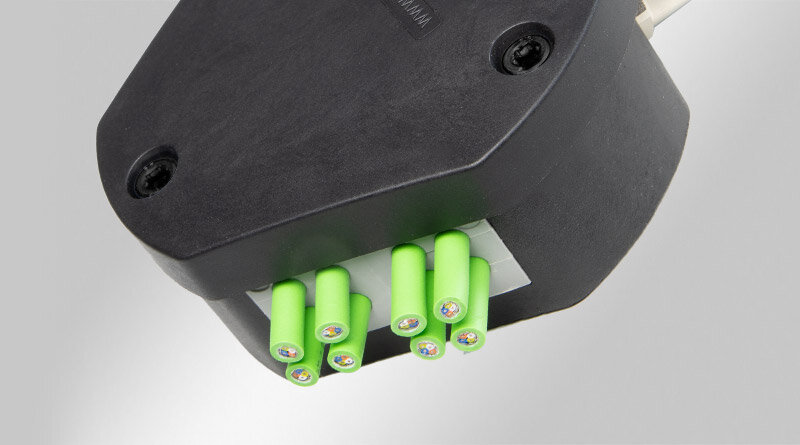

Cuando se utilizan insertos múltiples se pueden enrutar hasta 48 cables.
| Protección IP (EN 60529) | IP54 |
| Temperatura de funcionamiento | -40 C° hasta 140 C° |
| Material | Poliamida |
| Opciones de montaje | Fijado con contratuerca |
| Propiedades | A prueba de vibración, Libre de silicona, Libre de halógenos |
| Ref. | 54300 |
| EAN | 4251269332524 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Para número máximo de cables | 12 |
| Máximo diámetro del cable | 15 mm |
| Largo | 72 mm |
| Ancho | 67 mm |
| Altura | 53 mm |
| Altura de montaje | 39,4 mm |
| Recorte métrico | M32 |
| Recorte circular | 32,3 mm |
| Rosca | M32 × 1,5 |
| Longitud de rosca | 13,6 mm |
| Adecuado para insertos | 3 x KT peque?o |
| Ref. | 54301 |
| EAN | 4251269332531 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Para número máximo de cables | 24 |
| Máximo diámetro del cable | 15 mm |
| Largo | 94,5 mm |
| Ancho | 87 mm |
| Altura | 53 mm |
| Altura de montaje | 39,4 mm |
| Recorte métrico | M50 |
| Recorte circular | 50,4 mm |
| Rosca | M50 × 1,5 |
| Longitud de rosca | 13,6 mm |
| Adecuado para insertos | 6 x KT peque?o |
| Ref. | 54302 |
| EAN | 4251269332548 |
| Unidad de embalaje | 1 |
| Opciones de montaje | Fijado con contratuerca |
| Para número máximo de cables | 36 |
| Máximo diámetro del cable | 15 mm |
| Largo | 115 mm |
| Ancho | 104 mm |
| Altura | 53 mm |
| Altura de montaje | 39,4 mm |
| Recorte métrico | M63 |
| Recorte circular | 63,4 mm |
| Rosca | M63 × 1,5 |
| Longitud de rosca | 13,6 mm |
| Adecuado para insertos | 9 x KT peque?o |
| Ref. | 54303 |
| EAN | 4251269332555 |
| Unidad de embalaje | 1 |
| Opciones de montaje | Fijado con contratuerca |
| Para número máximo de cables | 36 |
| Máximo diámetro del cable | 15 mm |
| Largo | 140 mm |
| Ancho | 125 mm |
| Altura | 53 mm |
| Altura de montaje | 39,4 mm |
| Recorte métrico | M75 |
| Recorte circular | 75,5 mm |
| Rosca | M75 × 1,5 |
| Longitud de rosca | 13,6 mm |
| Adecuado para insertos | 12 x KT peque?o |
