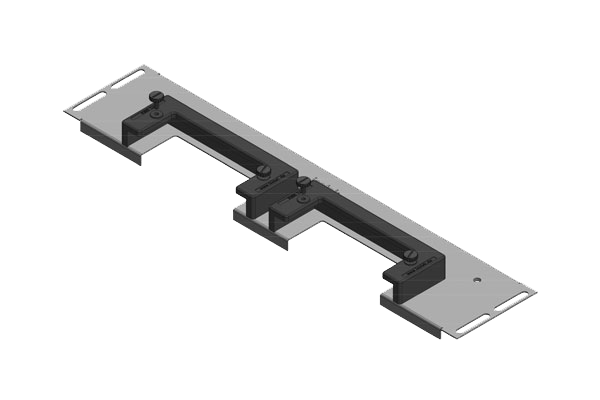

KDR-ESR-VX25-600-44500
| 訂貨號 | 44500 |
| EAN | 4251269319754 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 488 mm |
| 寬度 | 100 mm |
| 高度 | 43 mm |
| 底板總長 | 488 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 452 mm |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | Rittal VX25 |
-
產品
?
開關柜附件
?
KDR-ESR 可調節底板
KDR-ESR 可調節底板
用于威圖 , nVent 霍夫曼 & H?wa 機柜 / IP54

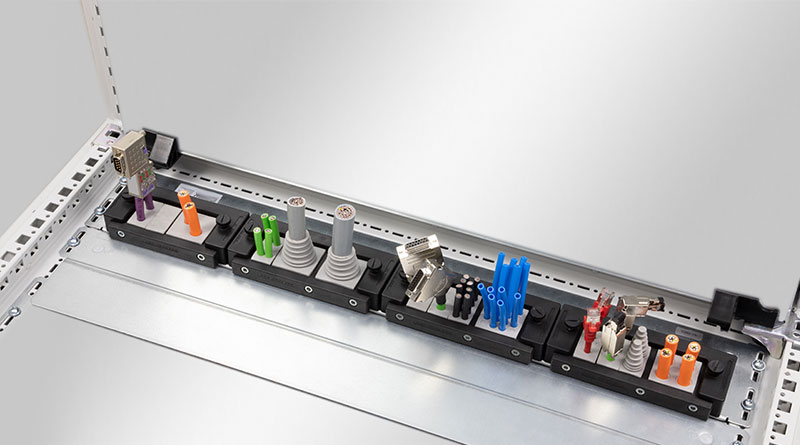

KDR-ESR是單片底板，可用于機柜底座組裝。用于KEL-U電纜引入系統的滑動框架已預組裝好。在某些底板上，還可以安裝KEL-JUMBO電纜引入框架 。
將所有電纜安裝到KEL-U框架后，可以輕松，快速地將它們插入滑動框架并進行固定。 在維護期間，無需工具即可從滑動框架上拆卸KEL-U框架。 由于結合了KDR-ESR和KEL-U，可以達到IP54的防護等級（需正確選擇電纜穿芯）。 不再需要的滑動框架用BPK-SNAP密封。
極其狹窄（75毫米）的底板KDRS-ESR-VX25組裝在機柜底板上。這樣可以在不彎曲電纜的情況下將電纜直接布線到電纜槽中。因此，電纜導管可以設置得較低，從而為機柜中的其他組件留出更多空間。
規格
| IP防護等級（EN 60529） | IP54 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 90 C° |
| 材料 | 底板: 鋼板，鍍鋅 ESR框架: 聚酰胺 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 無硅, 無鹵 |
產品優勢
- 容易安裝和拆卸
- 幾乎整個外殼底部都可以安裝電纜
- 即使是大型連接器也可輕松的穿過
- 可隨后安裝在引入的電纜周圍
- 用戶不需要額外的金屬板
產品類型和尺寸

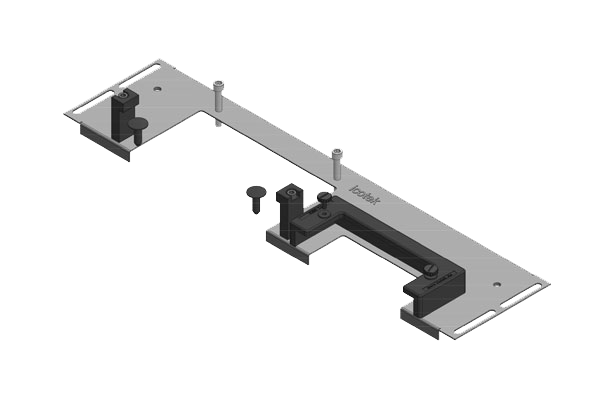

KDR-ESR-VX25-600-44501
| 訂貨號 | 44501 |
| EAN | 4251269319761 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 488 mm |
| 寬度 | 120 mm |
| 高度 | 57 mm |
| 底板總長 | 488 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 452 mm |
| 適用于： | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal VX25 |
KDR-ESR-VX25-600-44502
| 訂貨號 | 44502 |
| EAN | 4251269319778 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 488 mm |
| 寬度 | 120 mm |
| 高度 | 57 mm |
| 底板總長 | 488 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 452 mm |
| 適用于： | 2 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal VX25 |

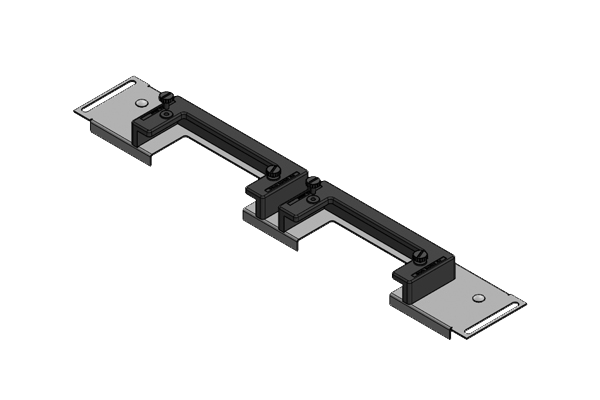

KDRS-ESR-VX25-600-44512
| 訂貨號 | 44512 |
| EAN | 4251269321108 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 488 mm |
| 寬度 | 75 mm |
| 高度 | 44 mm |
| 底板總長 | 488 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 452 mm |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | Rittal VX25 |
KDR-ESR-VX25-800-44503
| 訂貨號 | 44503 |
| EAN | 4251269319785 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 688 mm |
| 寬度 | 100 mm |
| 高度 | 43 mm |
| 底板總長 | 688 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 652 mm |
| 適用于： | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16 |
| 適合封閉 | Rittal VX25 |
KDR-ESR-VX25-800-44504
| 訂貨號 | 44504 |
| EAN | 4251269319792 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 688 mm |
| 寬度 | 120 mm |
| 高度 | 57 mm |
| 底板總長 | 688 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 652 mm |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal VX25 |
KDR-ESR-VX25-800-44505
| 訂貨號 | 44505 |
| EAN | 4251269319808 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 688 mm |
| 寬度 | 120 mm |
| 高度 | 57 mm |
| 底板總長 | 688 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 652 mm |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal VX25 |

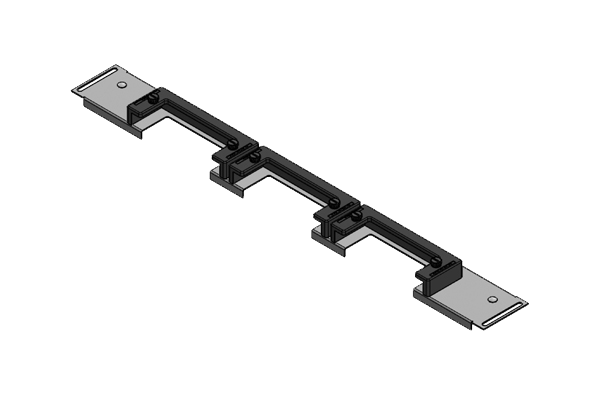

KDRS-ESR-VX25-800-44513
| 訂貨號 | 44513 |
| EAN | 4251269321115 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 688 mm |
| 寬度 | 75 mm |
| 高度 | 43 mm |
| 底板總長 | 688 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 652 mm |
| 適用于： | 3 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | Rittal VX25 |

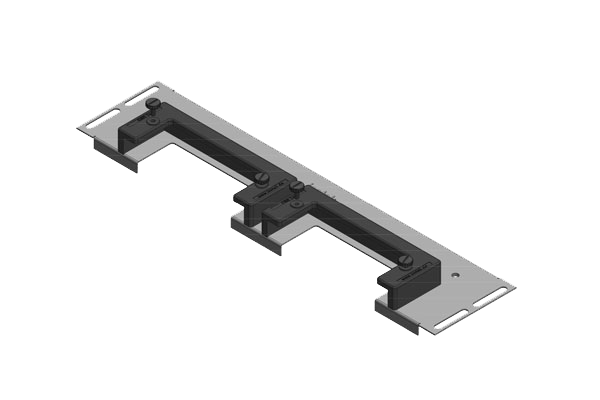

KDR-ESR-VX25-1000-44506
| 訂貨號 | 44506 |
| EAN | 4251269319815 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 438 mm |
| 寬度 | 100 mm |
| 高度 | 43 mm |
| 底板總長 | 438 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 402 mm |
| 分開欄 | 是 |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | Rittal VX25 |
KDR-ESR-VX25-1000-44507
| 訂貨號 | 44507 |
| EAN | 4251269319822 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 438 mm |
| 寬度 | 120 mm |
| 高度 | 57 mm |
| 底板總長 | 438 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 402 mm |
| 分開欄 | 是 |
| 適用于： | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal VX25 |

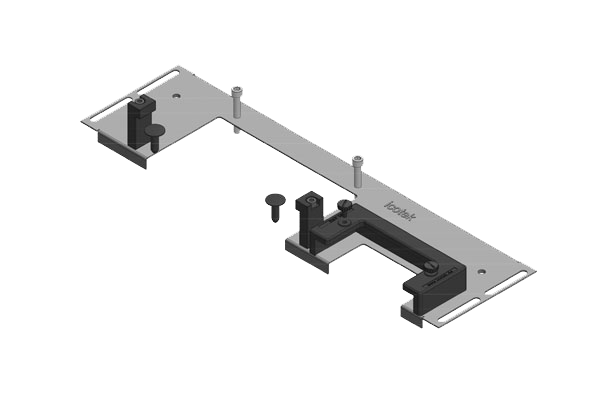

KDR-ESR-VX25-1000-44508
| 訂貨號 | 44508 |
| EAN | 4251269319839 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 438 mm |
| 寬度 | 120 mm |
| 高度 | 57 mm |
| 底板總長 | 438 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 402 mm |
| 分開欄 | 是 |
| 適用于： | 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal VX25 |

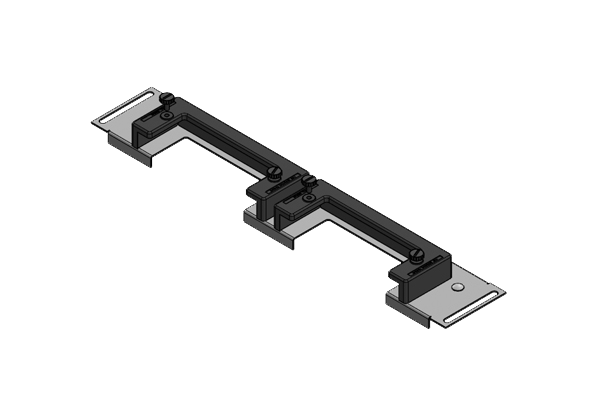

KDRS-ESR-VX25-1000-44514
| 訂貨號 | 44514 |
| EAN | 4251269321122 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 438 mm |
| 寬度 | 75 mm |
| 高度 | 44 mm |
| 底板總長 | 438 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 402 mm |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | Rittal VX25 |

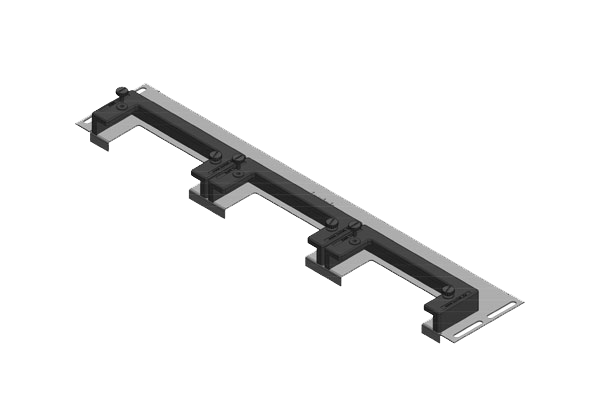

KDR-ESR-VX25-1200-44509
| 訂貨號 | 44509 |
| EAN | 4251269319846 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 538 mm |
| 寬度 | 100 mm |
| 高度 | 43 mm |
| 底板總長 | 538 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 502 mm |
| 適用于： | 3 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | Rittal VX25 |
KDR-ESR-VX25-1200-44510
| 訂貨號 | 44510 |
| EAN | 4251269319853 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 538 mm |
| 寬度 | 120 mm |
| 高度 | 57 mm |
| 底板總長 | 538 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 502 mm |
| 適用于： | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal VX25 |

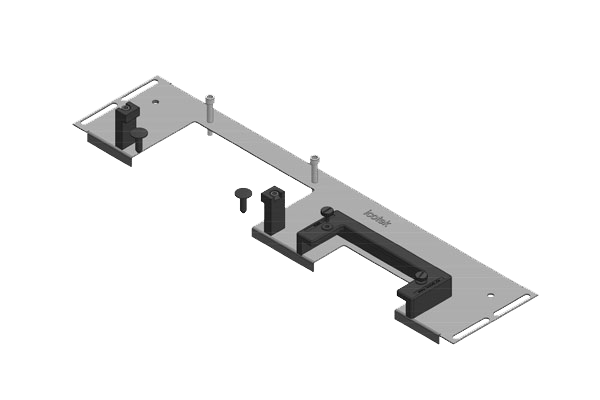

KDR-ESR-VX25-1200-44511
| 訂貨號 | 44511 |
| EAN | 4251269319860 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 538 mm |
| 寬度 | 120 mm |
| 高度 | 57 mm |
| 底板總長 | 538 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 502 mm |
| 適用于： | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal VX25 |

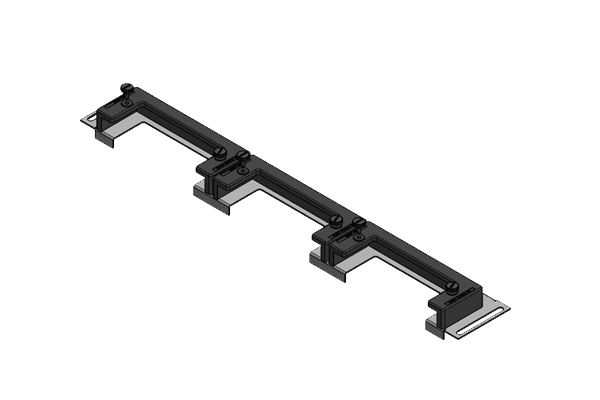

KDRS-ESR-VX25-1200-44515
| 訂貨號 | 44515 |
| EAN | 4251269321139 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 538 mm |
| 寬度 | 75 mm |
| 高度 | 44 mm |
| 底板總長 | 538 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 502 mm |
| 適用于： | 3 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | Rittal VX25 |

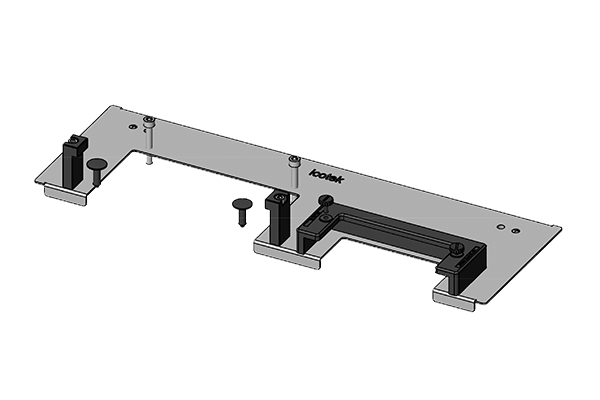

KDR-ESR-TS8-600-43070
| 訂貨號 | 43070 |
| EAN | 4251269309519 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 458 mm |
| 寬度 | 150 mm |
| 高度 | 57 mm |
| 底板總長 | 458 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 435 mm |
| 適用于： | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal TS 8 |
KDR-ESR-TS8-600-43071
| 訂貨號 | 43071 |
| EAN | 4251269309526 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 458 mm |
| 寬度 | 150 mm |
| 高度 | 57 mm |
| 底板總長 | 458 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 435 mm |
| 適用于： | 2 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal TS 8 |
KDR-ESR-TS8-600-43079
| 訂貨號 | 43079 |
| EAN | 4251269309601 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 458 mm |
| 寬度 | 100 mm |
| 高度 | 44 mm |
| 底板總長 | 458 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 435 mm |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | Rittal TS 8 |

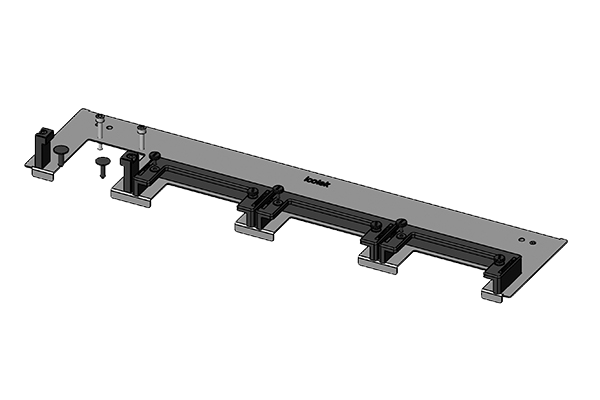

KDR-ESR-TS8-800-43072
| 訂貨號 | 43072 |
| EAN | 4251269309533 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 658 mm |
| 寬度 | 150 mm |
| 高度 | 57 mm |
| 底板總長 | 658 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 635 mm |
| 適用于： | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal TS 8 |

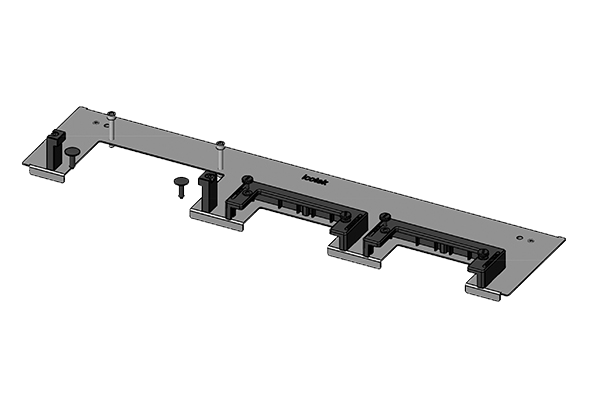

KDR-ESR-TS8-800-43073
| 訂貨號 | 43073 |
| EAN | 4251269309540 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 658 mm |
| 寬度 | 150 mm |
| 高度 | 57 mm |
| 底板總長 | 658 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 635 mm |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal TS 8 |
KDR-ESR-TS8-800-43080
| 訂貨號 | 43080 |
| EAN | 4251269309618 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 658 mm |
| 寬度 | 100 mm |
| 高度 | 44 mm |
| 底板總長 | 658 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 635 mm |
| 適用于： | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16 |
| 適合封閉 | Rittal TS 8 |

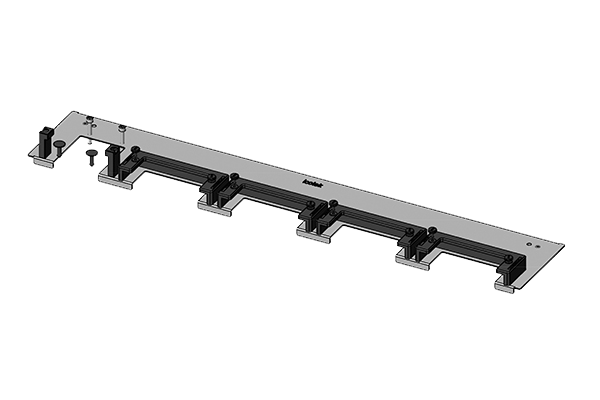

KDR-ESR-TS8-1000-43074
| 訂貨號 | 43074 |
| EAN | 4251269309557 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 858 mm |
| 寬度 | 150 mm |
| 高度 | 57 mm |
| 底板總長 | 858 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 835 mm |
| 分開欄 | 否 |
| 適用于： | 4 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal TS 8 |

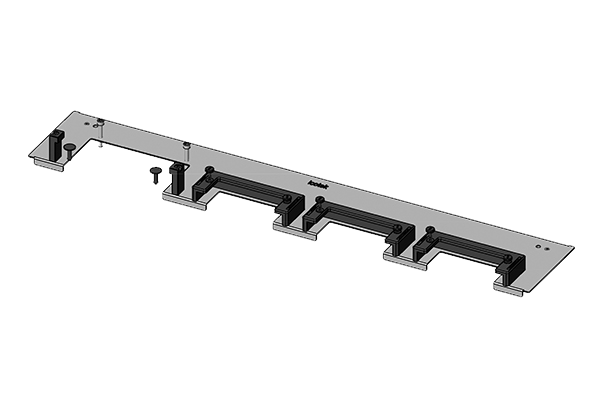

KDR-ESR-TS8-1000-43075
| 訂貨號 | 43075 |
| EAN | 4251269309564 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 858 mm |
| 寬度 | 150 mm |
| 高度 | 57 mm |
| 底板總長 | 858 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 835 mm |
| 分開欄 | 否 |
| 適用于： | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal TS 8 |

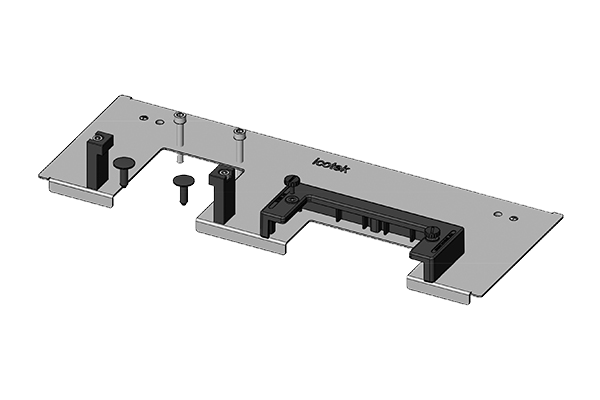

KDR-ESR-TS8-1000-43076
| 訂貨號 | 43076 |
| EAN | 4251269309571 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 420 mm |
| 寬度 | 150 mm |
| 高度 | 57 mm |
| 底板總長 | 420 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 398 mm |
| 分開欄 | 是 |
| 適用于： | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal TS 8 |

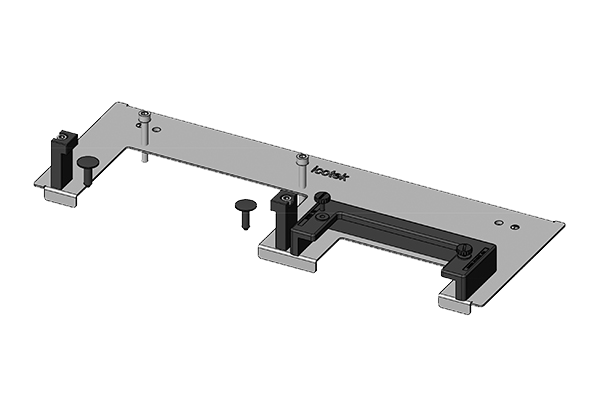

KDR-ESR-TS8-1000-43077
| 訂貨號 | 43077 |
| EAN | 4251269309588 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 420 mm |
| 寬度 | 150 mm |
| 高度 | 57 mm |
| 底板總長 | 420 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 398 mm |
| 分開欄 | 是 |
| 適用于： | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal TS 8 |
KDR-ESR-TS8-1000-43081
| 訂貨號 | 43081 |
| EAN | 4251269309625 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 858 mm |
| 寬度 | 100 mm |
| 高度 | 44 mm |
| 底板總長 | 858 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 835 mm |
| 分開欄 | 否 |
| 適用于： | 5 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | Rittal TS 8 |
KDR-ESR-TS8-1000-43082
| 訂貨號 | 43082 |
| EAN | 4251269309632 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 420 mm |
| 寬度 | 100 mm |
| 高度 | 44 mm |
| 底板總長 | 420 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 398 mm |
| 分開欄 | 是 |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | Rittal TS 8 |

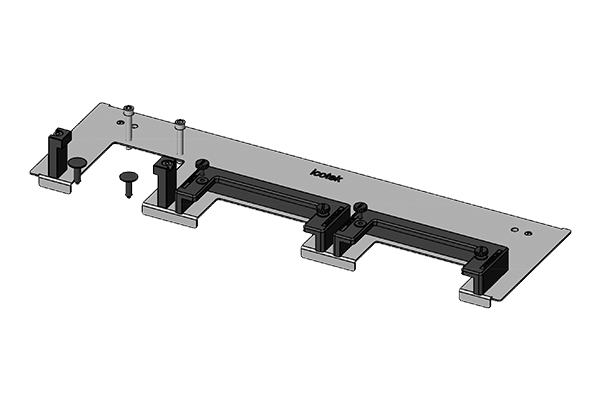

KDR-ESR-TS8-1200-43078
| 訂貨號 | 43078 |
| EAN | 4251269309595 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 518 mm |
| 寬度 | 150 mm |
| 高度 | 57 mm |
| 底板總長 | 518 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 495 mm |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal TS 8 |

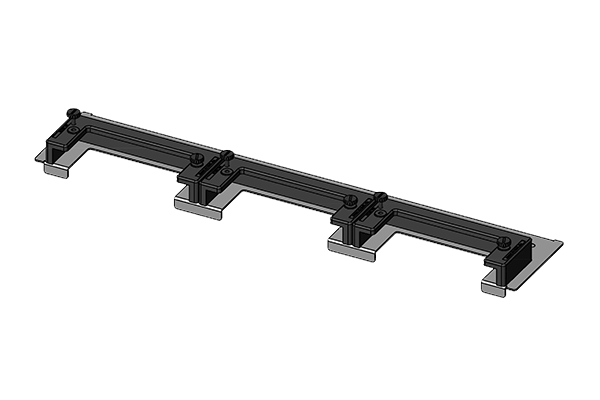

KDR-ESR-TS8-1200-43083
| 訂貨號 | 43083 |
| EAN | 4251269309649 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 518 mm |
| 寬度 | 100 mm |
| 高度 | 44 mm |
| 底板總長 | 518 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 495 mm |
| 適用于： | 3 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | Rittal TS 8 |

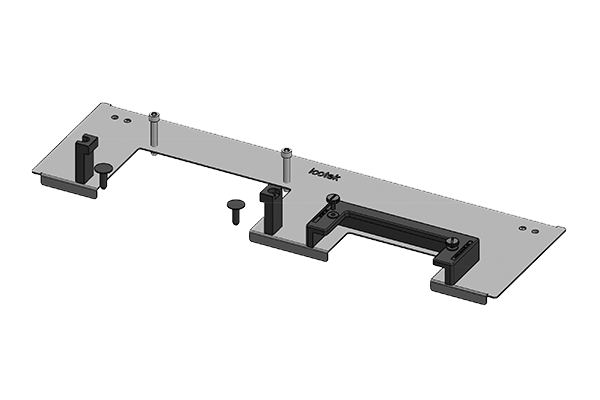

KDR-ESR-TS8-1200-43084
| 訂貨號 | 43084 |
| EAN | 4251269309656 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 518 mm |
| 寬度 | 150 mm |
| 高度 | 57 mm |
| 底板總長 | 518 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 495 mm |
| 適用于： | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal TS 8 |

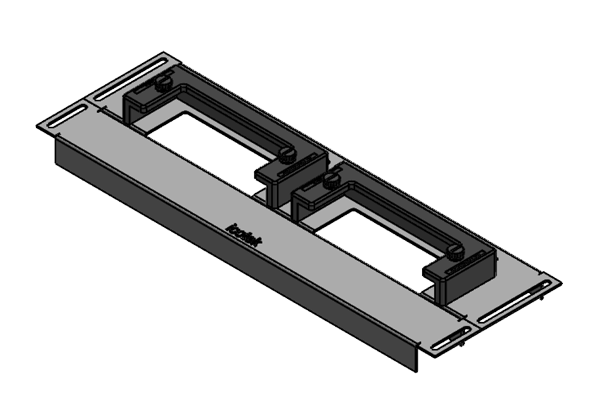

KDR-ESR-HW-600 + 密封蓋
| 訂貨號 | 44520 |
| EAN | 4251269324543 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 427 mm |
| 寬度 | 136 mm |
| 高度 | 56 mm |
| 底板總長 | 427 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 392 mm |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | H?wa H390 / H395 |
KDR-ESR-HW-800 + 密封蓋
| 訂貨號 | 44521 |
| EAN | 4251269324550 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 627 mm |
| 寬度 | 136 mm |
| 高度 | 59 mm |
| 底板總長 | 627 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 592 mm |
| 適用于： | 3 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | H?wa H390 / H395 |
KDR-ESR-HW-800
| 訂貨號 | 44522 |
| EAN | 4251269324567 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 627 mm |
| 寬度 | 133 mm |
| 高度 | 70 mm |
| 底板總長 | 627 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 592 mm |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | H?wa H390 / H395 |
KDR-ESR-HW-1000 + 密封蓋
| 訂貨號 | 44523 |
| EAN | 4251269324574 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 827 mm |
| 寬度 | 136 mm |
| 高度 | 56 mm |
| 底板總長 | 827 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 792 mm |
| 適用于： | 4 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | H?wa H390 / H395 |

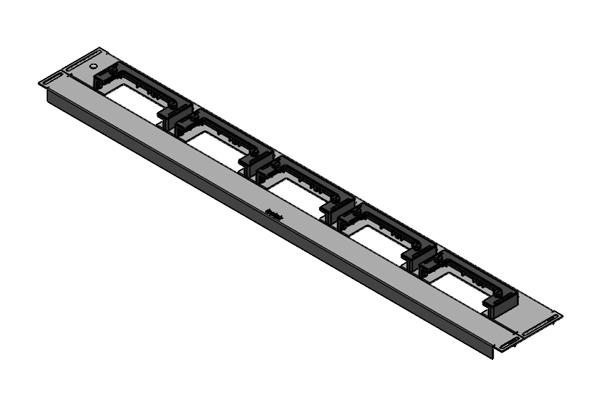

KDR-ESR-HW-1200 + 密封蓋
| 訂貨號 | 44524 |
| EAN | 4251269324581 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 1,027 mm |
| 寬度 | 136 mm |
| 高度 | 56 mm |
| 底板總長 | 1,027 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 992 mm |
| 適用于： | 5 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | H?wa H390 / H395 |

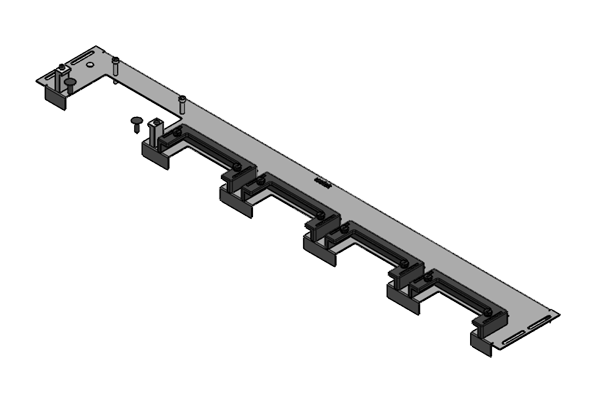

KDR-ESR-HW-1200-1
| 訂貨號 | 44526 |
| EAN | 4251269324604 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 1,027 mm |
| 寬度 | 133 mm |
| 高度 | 70 mm |
| 底板總長 | 1,027 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 992 mm |
| 適用于： | 4 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | H?wa H390 / H395 |

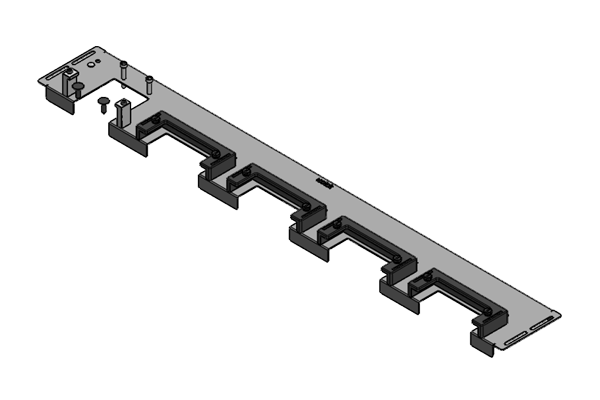

KDR-ESR-HW-1200-1
| 訂貨號 | 44525 |
| EAN | 4251269324598 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 1,027 mm |
| 寬度 | 133 mm |
| 高度 | 70 mm |
| 底板總長 | 1,027 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 992 mm |
| 適用于： | 4 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | H?wa H390 / H395 |
KDR-ESR-HG2-600-43250
| 訂貨號 | 43250 |
| EAN | 4251269317033 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 432 mm |
| 寬度 | 131.5 mm |
| 高度 | 62.3 mm |
| 底板總長 | 432 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 368 mm |
| 適用于： | 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 2 |
| 適合封閉 | nVent Hoffman PROLINE G2 |
KDR-ESR-HG2-600-43251
| 訂貨號 | 43251 |
| EAN | 4251269317040 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 432 mm |
| 寬度 | 81 mm |
| 高度 | 52.8 mm |
| 底板總長 | 432 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 368 mm |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | nVent Hoffman PROLINE G2 |

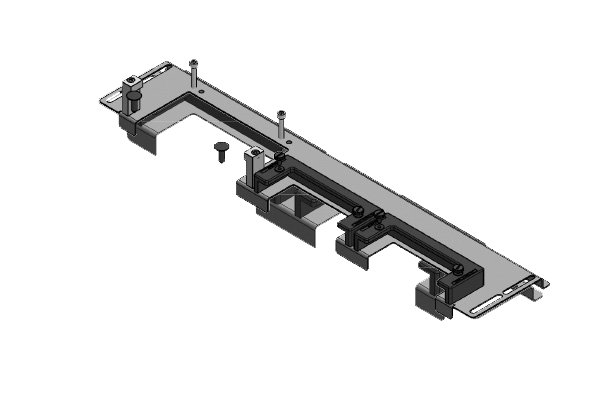

KDR-ESR-HG2-800-43252
| 訂貨號 | 43252 |
| EAN | 4251269317057 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 632 mm |
| 寬度 | 131.5 mm |
| 高度 | 45 mm |
| 底板總長 | 632 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 568 mm |
| 適用于： | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | nVent Hoffman PROLINE G2 |

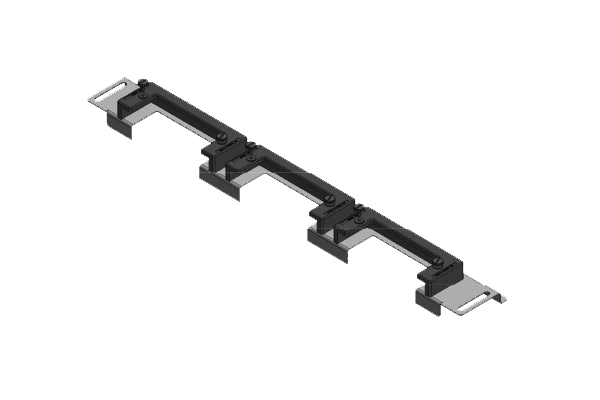

KDR-ESR-HG2-800-43253
| 訂貨號 | 43253 |
| EAN | 4251269317064 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 632 mm |
| 寬度 | 81 mm |
| 高度 | 52.8 mm |
| 底板總長 | 632 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 568 mm |
| 適用于： | 3 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | nVent Hoffman PROLINE G2 |

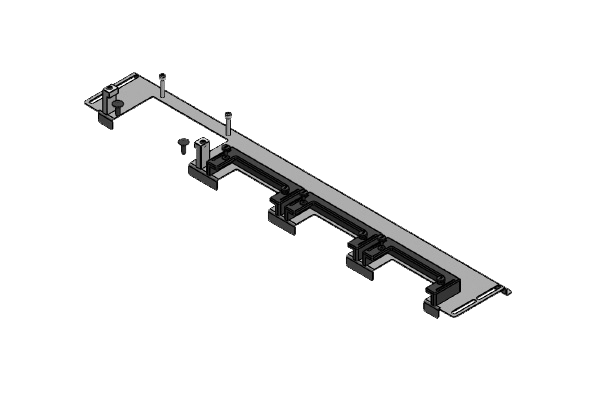

KDR-ESR-HG2-1000-43254
| 訂貨號 | 43254 |
| EAN | 4251269317071 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 832 mm |
| 寬度 | 131.5 mm |
| 高度 | 41.3 mm |
| 底板總長 | 832 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 768 mm |
| 適用于： | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | nVent Hoffman PROLINE G2 |

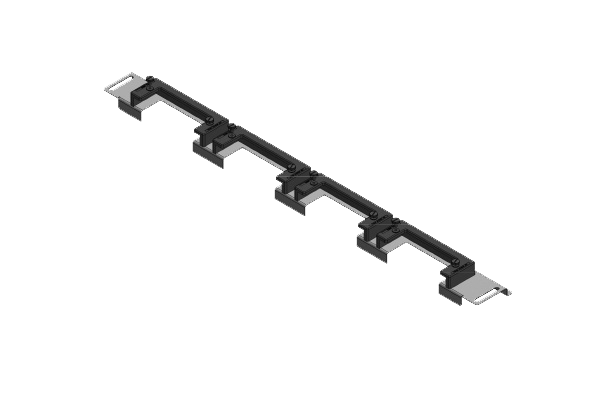

KDR-ESR-HG2-1000-43255
| 訂貨號 | 43255 |
| EAN | 4251269317088 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 長度 | 832 mm |
| 寬度 | 81 mm |
| 高度 | 52.8 mm |
| 底板總長 | 832 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 768 mm |
| 適用于： | 4 × KEL-U 24 / KEL-QUICK 24 |
| 適合封閉 | nVent Hoffman PROLINE G2 |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
適用配件
適用于：
KEL-U | KEL-E
可分式電纜引入框架，電纜密封防護等級達到IP54 / UL type 12標準
新一代的可分式電纜引入框架的防護等級達到IP54。適用于重型工業連接器的開孔。
KEL-JUMBO
用于供電電纜的可分式電纜引入框架，電纜密封防護等級達到IP54 / UL type 12標準
該款電纜引入框架適用于直徑高達65mm的供電電纜或者是帶有大型預裝連接器的電纜。
KEL-QUICK | KEL-QUICK-E
無需工具安裝的可分式電纜引入框架，密封電纜防護等級達到IP54標準
帶緊密穿芯的電纜引入框架適用于無工具安裝。適用于重型連接器的標準化開孔。
您可能也對這些產品感興趣
