KDR2-VX25-600-44400
| 部品番號 | 44400 |
| EAN | 4251269320262 |
| 梱包単位 | 1 |
| 長さ | 488 mm |
| 幅 | 100 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 488 mm |
| 筐體幅 | 600 mm |
| 床面開口部の寸法 | 452 mm |
| 適合製品 | 3 × KEL 24 |
| 適合筐體 | Rittal VX25 |
-
製品一覧
?
キャビネット用アクセサリ
?
KDR 2 分割式制御盤ベースプレート
KDR 2 分割式制御盤ベースプレート
Rittal社製 VX25 & TS8用?保護等級IP54
2分割式ベースプレートKDR 2には、KELまたはKEL-JUMBOケーブルエントリフレーム用の取付穴加工が施されています。
KELフレームの固定用ネジはすでに組み込まれています。
組み立ての際、キャビネットのベースのほぼ全體をケー。大型のコネクタでも簡単に取り付け可能。その他のサイズについては、お問合せ下さい。ケーブルを外すことなく改造が可能。
グランドプレートKDR 2は、Rittal社製キャビネットVX25/TS 8用に設計。
仕様
| IP 保護等級（EN 60529） | IP54 |
| 材質 | バネ鋼、亜鉛メッキ |
特?とメリット
- 筐體底面全域を組立て使用可能
- 大きいコネクタも簡単挿入
- 後から組立て可能
- 板金加工が不要
- 未使用穴をBPMブラインドプレートで封止
製品タイプとサイズ

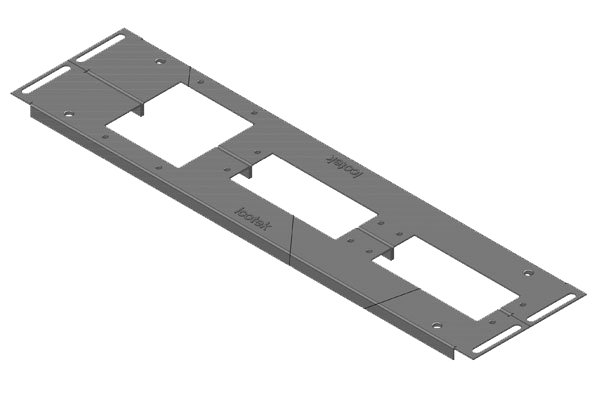

KDR2-VX25-600-44401
| 部品番號 | 44401 |
| EAN | 4251269320279 |
| 梱包単位 | 1 |
| 長さ | 488 mm |
| 幅 | 120 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 488 mm |
| 筐體幅 | 600 mm |
| 床面開口部の寸法 | 452 mm |
| 適合製品 | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合筐體 | Rittal VX25 |
KDR2-VX25-600-44402
| 部品番號 | 44402 |
| EAN | 4251269320286 |
| 梱包単位 | 1 |
| 長さ | 488 mm |
| 幅 | 120 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 488 mm |
| 筐體幅 | 600 mm |
| 床面開口部の寸法 | 452 mm |
| 適合製品 | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合筐體 | Rittal VX25 |
KDR2-VX25-600-44403
| 部品番號 | 44403 |
| EAN | 4251269320293 |
| 梱包単位 | 1 |
| 長さ | 688 mm |
| 幅 | 100 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 688 mm |
| 筐體幅 | 800 mm |
| 床面開口部の寸法 | 652 mm |
| 適合製品 | 4 × KEL 24 |
| 適合筐體 | Rittal VX25 |
KDR2-VX25-600-44404
| 部品番號 | 44404 |
| EAN | 4251269320309 |
| 梱包単位 | 1 |
| 長さ | 688 mm |
| 幅 | 120 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 688 mm |
| 筐體幅 | 800 mm |
| 床面開口部の寸法 | 652 mm |
| 適合製品 | 3 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合筐體 | Rittal VX25 |
KDR2-VX25-600-44405
| 部品番號 | 44405 |
| EAN | 4251269320316 |
| 梱包単位 | 1 |
| 長さ | 688 mm |
| 幅 | 120 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 688 mm |
| 筐體幅 | 800 mm |
| 床面開口部の寸法 | 652 mm |
| 適合製品 | 2 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合筐體 | Rittal VX25 |
KDR2-VX25-1000-44406
| 部品番號 | 44406 |
| EAN | 4251269320323 |
| 梱包単位 | 1 |
| 長さ | 438 mm |
| 幅 | 100 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 438 mm |
| 筐體幅 | 1,000 mm |
| 床面開口部の寸法 | 402 mm |
| 分割バー | はい |
| 適合製品 | 2 × KEL 24 |
| 適合筐體 | Rittal VX25 |

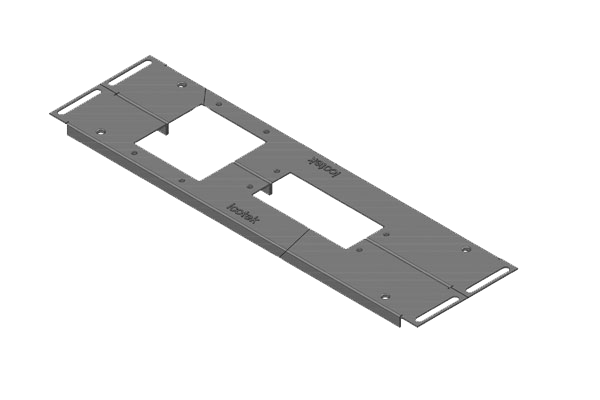

KDR2-VX25-1000-44407
| 部品番號 | 44407 |
| EAN | 4251269320330 |
| 梱包単位 | 1 |
| 長さ | 438 mm |
| 幅 | 120 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 438 mm |
| 筐體幅 | 1,000 mm |
| 床面開口部の寸法 | 402 mm |
| 分割バー | はい |
| 適合製品 | 1 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合筐體 | Rittal VX25 |
KDR2-VX25-1000-44408
| 部品番號 | 44408 |
| EAN | 4251269320347 |
| 梱包単位 | 1 |
| 長さ | 438 mm |
| 幅 | 120 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 438 mm |
| 筐體幅 | 1,000 mm |
| 床面開口部の寸法 | 402 mm |
| 分割バー | はい |
| 適合製品 | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合筐體 | Rittal VX25 |
KDR2-VX25-1200-44409
| 部品番號 | 44409 |
| EAN | 4251269320354 |
| 梱包単位 | 1 |
| 長さ | 538 mm |
| 幅 | 100 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 538 mm |
| 筐體幅 | 1,200 mm |
| 床面開口部の寸法 | 502 mm |
| 適合製品 | 3 × KEL 24 |
| 適合筐體 | Rittal VX25 |
KDR2-VX25-1200-44410
| 部品番號 | 44410 |
| EAN | 4251269320361 |
| 梱包単位 | 1 |
| 長さ | 538 mm |
| 幅 | 120 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 538 mm |
| 筐體幅 | 1,200 mm |
| 床面開口部の寸法 | 502 mm |
| 適合製品 | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合筐體 | Rittal VX25 |
KDR2-TS8-600-42924
| 部品番號 | 42924 |
| EAN | 4251269309397 |
| 梱包単位 | 1 |
| 長さ | 458 mm |
| 幅 | 100 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 458 mm |
| 筐體幅 | 600 mm |
| 床面開口部の寸法 | 435 mm |
| 適合製品 | 3 × KEL 24 |
| 適合筐體 | Rittal TS 8 |
KDR2-TS8-600-42941
| 部品番號 | 42941 |
| EAN | 4251269309403 |
| 梱包単位 | 1 |
| 長さ | 458 mm |
| 幅 | 148.5 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 458 mm |
| 筐體幅 | 600 mm |
| 床面開口部の寸法 | 435 mm |
| 適合製品 | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合筐體 | Rittal TS 8 |

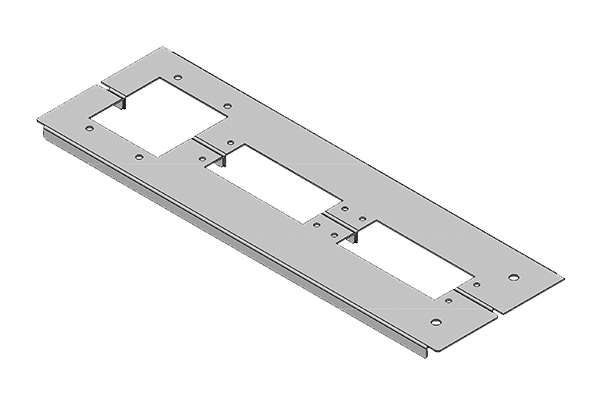

KDR2-TS8-600-42953
| 部品番號 | 42953 |
| EAN | 4251269309441 |
| 梱包単位 | 1 |
| 長さ | 458 mm |
| 幅 | 148.5 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 458 mm |
| 筐體幅 | 600 mm |
| 床面開口部の寸法 | 435 mm |
| 適合製品 | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合筐體 | Rittal TS 8 |
KDR2-TS8-800-42922
| 部品番號 | 42922 |
| EAN | 4251269309373 |
| 梱包単位 | 1 |
| 長さ | 658 mm |
| 幅 | 100 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 658 mm |
| 筐體幅 | 800 mm |
| 床面開口部の寸法 | 635 mm |
| 適合製品 | 4 × KEL 24 |
| 適合筐體 | Rittal TS 8 |
KDR2-TS8-800-42945
| 部品番號 | 42945 |
| EAN | 4251269309427 |
| 梱包単位 | 1 |
| 長さ | 658 mm |
| 幅 | 148.5 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 658 mm |
| 筐體幅 | 800 mm |
| 床面開口部の寸法 | 635 mm |
| 適合製品 | 2 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合筐體 | Rittal TS 8 |
KDR2-TS8-800-42954
| 部品番號 | 42954 |
| EAN | 4251269309458 |
| 梱包単位 | 1 |
| 長さ | 658 mm |
| 幅 | 148.5 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 658 mm |
| 筐體幅 | 800 mm |
| 床面開口部の寸法 | 635 mm |
| 適合製品 | 3 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合筐體 | Rittal TS 8 |
KDR2-TS8-1000-42923
| 部品番號 | 42923 |
| EAN | 4251269309380 |
| 梱包単位 | 1 |
| 長さ | 858 mm |
| 幅 | 100 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 858 mm |
| 筐體幅 | 1,000 mm |
| 床面開口部の寸法 | 835 mm |
| 分割バー | 無 |
| 適合製品 | 5 × KEL 24 |
| 適合筐體 | Rittal TS 8 |
KDR2-TS8-1000-42952
| 部品番號 | 42952 |
| EAN | 4251269309434 |
| 梱包単位 | 1 |
| 長さ | 858 mm |
| 幅 | 148.5 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 858 mm |
| 筐體幅 | 1,000 mm |
| 床面開口部の寸法 | 835 mm |
| 分割バー | 無 |
| 適合製品 | 3 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合筐體 | Rittal TS 8 |
KDR2-TS8-1000-42955
| 部品番號 | 42955 |
| EAN | 4251269309465 |
| 梱包単位 | 1 |
| 長さ | 858 mm |
| 幅 | 148.5 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 858 mm |
| 筐體幅 | 1,000 mm |
| 床面開口部の寸法 | 835 mm |
| 分割バー | 無 |
| 適合製品 | 4 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合筐體 | Rittal TS 8 |
KDR2-TS8-1000-42957
| 部品番號 | 42957 |
| EAN | 4251269309489 |
| 梱包単位 | 1 |
| 長さ | 420 mm |
| 幅 | 148.5 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 420 mm |
| 筐體幅 | 1,000 mm |
| 床面開口部の寸法 | 398 mm |
| 分割バー | はい |
| 適合製品 | 1 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合筐體 | Rittal TS 8 |

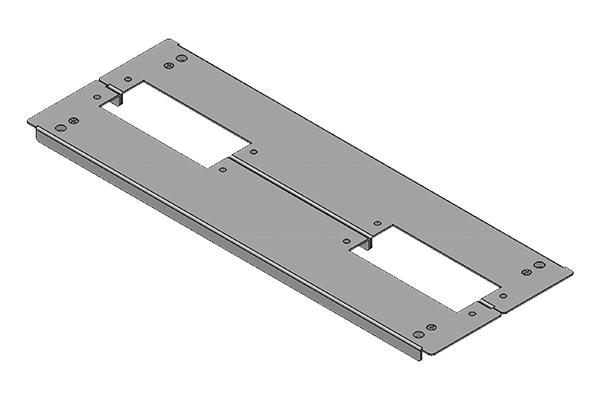

KDR2-TS8-1000-42958
| 部品番號 | 42958 |
| EAN | 4251269309496 |
| 梱包単位 | 1 |
| 長さ | 420 mm |
| 幅 | 148.5 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 420 mm |
| 筐體幅 | 1,000 mm |
| 床面開口部の寸法 | 398 mm |
| 分割バー | はい |
| 適合製品 | 2 × KEL 24 |
| 適合筐體 | Rittal TS 8 |
KDR2-TS8-1000-42959
| 部品番號 | 42959 |
| EAN | 4251269309502 |
| 梱包単位 | 1 |
| 長さ | 420 mm |
| 幅 | 148.5 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 420 mm |
| 筐體幅 | 1,000 mm |
| 床面開口部の寸法 | 398 mm |
| 分割バー | はい |
| 適合製品 | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合筐體 | Rittal TS 8 |
KDR2-TS8-1200-42920
| 部品番號 | 42920 |
| EAN | 4251269309366 |
| 梱包単位 | 1 |
| 長さ | 518 mm |
| 幅 | 100 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 518 mm |
| 筐體幅 | 1,200 mm |
| 床面開口部の寸法 | 495 mm |
| 適合製品 | 3 × KEL 24 |
| 適合筐體 | Rittal TS 8 |
KDR2-TS8-1200-42943
| 部品番號 | 42943 |
| EAN | 4251269309410 |
| 梱包単位 | 1 |
| 長さ | 518 mm |
| 幅 | 148.5 mm |
| 高さ | 12 mm |
| ベースプレート全長 | 518 mm |
| 筐體幅 | 1,200 mm |
| 床面開口部の寸法 | 495 mm |
| 適合製品 | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合筐體 | Rittal TS 8 |
