QT 1
| 部品番號 | 42501 |
| EAN | 4251269318184 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 1 - 2 mm |
QT | QUICKシステム用ケーブルグロメット
ケーブル外徑1～15mm用?保護等級IP54
QTシリーズは、以下のケーブルエントリシステムに使用されています。
このシリーズは、外徑1～15mmのケーブルに適しています。複數のケーブルグロメットを使用することで、高密度配線ができます。ASIケーブル用など、さまざまな特殊グロメットを使用することで、ケーブル挿入のバリエーションも増えます。ブラインドグロメットは、使われていないグロメットスペースを塞ぐことができます。
KEL-QTAは、24極および10極の産業用コネクタの標準的な取付穴に適合しています。コンパクト版KEL-QTA-Bは45.5×45.5mm、丸型タイプは直徑32mmと50mmの取付穴に適合します。
仕様
| IP 保護等級（EN 60529） | IP54 |
| 難燃性クラス | UL-94-V0、自己消火性 |
| 溫度 | -40 C° ? 100 C° |
| 材質 | エラストマ― |
| 特性 | シリコンフリー, ハロゲンフリー |
特?とメリット
- 分割式ケーブルエントリフレーム?グランドを介してコネクタ付きのケーブルを配線
- 幅広いケーブル外徑に対応

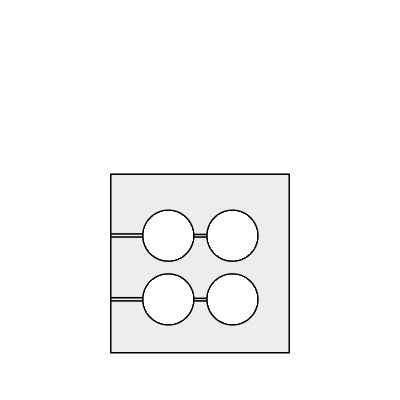

- 2穴?4穴グロメットによる高密度配線
製品タイプとサイズ
QT 2
| 部品番號 | 42502 |
| EAN | 4251269318191 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 2 - 3 mm |
QT 3
| 部品番號 | 42503 |
| EAN | 4251269308734 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 3 - 4 mm |
QT 4
| 部品番號 | 42504 |
| EAN | 4251269308741 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 4 - 5 mm |
QT 5
| 部品番號 | 42505 |
| EAN | 4251269308758 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 5 - 6 mm |
QT 6
| 部品番號 | 42506 |
| EAN | 4251269308765 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 6 - 7 mm |
QT 7
| 部品番號 | 42507 |
| EAN | 4251269308772 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 7 - 8 mm |
QT 8
| 部品番號 | 42508 |
| EAN | 4251269308789 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 8 - 9 mm |
QT 9
| 部品番號 | 42509 |
| EAN | 4251269308796 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 9 - 10 mm |
QT 10
| 部品番號 | 42510 |
| EAN | 4251269308802 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 10 - 11 mm |
QT 11
| 部品番號 | 42511 |
| EAN | 4251269308819 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 11 - 12 mm |
QT 12
| 部品番號 | 42512 |
| EAN | 4251269308826 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 12 - 13 mm |
QT 13
| 部品番號 | 42513 |
| EAN | 4251269308833 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 13 - 14 mm |
QT 14
| 部品番號 | 42514 |
| EAN | 4251269308840 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 1 x 14 - 15 mm |
QT 2|3
| 部品番號 | 42566 |
| EAN | 4251269308864 |
| 梱包単位 | 10 |
| ケーブル數 | 2 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 2 x 3 - 3 mm |
QT 2|4
| 部品番號 | 42568 |
| EAN | 4251269308871 |
| 梱包単位 | 10 |
| ケーブル數 | 2 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 2 x 4 - 4 mm |
QT 2|5
| 部品番號 | 42570 |
| EAN | 4251269308888 |
| 梱包単位 | 10 |
| ケーブル數 | 2 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 2 x 5 - 5 mm |
QT 2|5.5
| 部品番號 | 42571 |
| EAN | 4251269308895 |
| 梱包単位 | 10 |
| ケーブル數 | 2 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 2 x 5.5 - 5.5 mm |
QT 2|6
| 部品番號 | 42572 |
| EAN | 4251269308901 |
| 梱包単位 | 10 |
| ケーブル數 | 2 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 2 x 6 - 6 mm |
QT 2|6.5
| 部品番號 | 42576 |
| EAN | 4251269308949 |
| 梱包単位 | 10 |
| ケーブル數 | 2 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 2 x 6.5 - 6.5 mm |
QT 2|7
| 部品番號 | 42578 |
| EAN | 4251269308956 |
| 梱包単位 | 10 |
| ケーブル數 | 2 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 2 x 7 - 7 mm |
QT 4|3
| 部品番號 | 42580 |
| EAN | 4251269308963 |
| 梱包単位 | 10 |
| ケーブル數 | 4 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 4 x 3 - 3 mm |
QT 4|4
| 部品番號 | 42582 |
| EAN | 4251269308970 |
| 梱包単位 | 10 |
| ケーブル數 | 4 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 4 x 4 - 4 mm |
QT 4|4.5
| 部品番號 | 42583 |
| EAN | 4251269308987 |
| 梱包単位 | 10 |
| ケーブル數 | 4 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 4 x 4.5 - 4.5 mm |
QT 4|5
| 部品番號 | 42584 |
| EAN | 4251269308994 |
| 梱包単位 | 10 |
| ケーブル數 | 4 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 4 x 5 - 5 mm |
QT 4|5.5
| 部品番號 | 42585 |
| EAN | 4251269309007 |
| 梱包単位 | 10 |
| ケーブル數 | 4 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 4 x 5.5 - 5.5 mm |
QT 4|6
| 部品番號 | 42586 |
| EAN | 4251269309014 |
| 梱包単位 | 10 |
| ケーブル數 | 4 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 丸型ケーブル |
| クランプ範囲 | 4 x 6 - 6 mm |
QTB
| 部品番號 | 42540 |
| EAN | 4251269308857 |
| 梱包単位 | 10 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
QT-ASI 1
| 部品番號 | 42573 |
| EAN | 4251269308918 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | ASI ケーブル |
QT-ASI 2
| 部品番號 | 42574 |
| EAN | 4251269308925 |
| 梱包単位 | 10 |
| ケーブル數 | 2 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | ASI ケーブル |
QT Tele
| 部品番號 | 42575 |
| EAN | 4251269308932 |
| 梱包単位 | 10 |
| ケーブル數 | 1 |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 19 mm |
| 幅 | 20 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
| ケーブルタイプ | 電話ケーブル |
