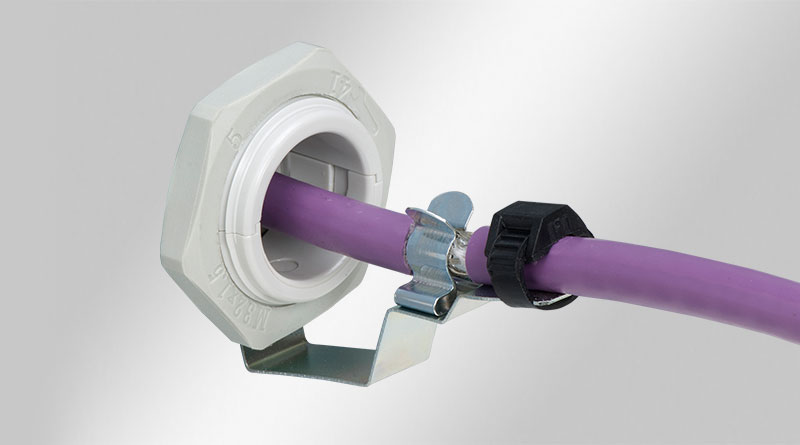

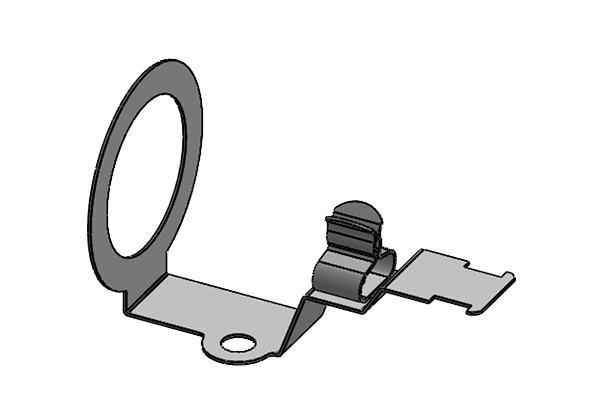

Las bridas KVT-EMC, combinadas con los prensaestopas partidos KVT y QVT, combinan el paso de cables, puesta a tierra y sistema antitracción EMC. La conexión con el potencial de tierra es posible por medio de la pared del armario o por una cinta de puesta a tierra.
Los cables pasan a través de los prensaestopas partidos y van directamente dentro de los clips EMC.
?Se realizan rápido y fácilmente funciones independientes, (de acuerdo a las normas)!
| Material | Acero galvanizado con ba?o de zinc |
| Opciones de montaje | Fijado con contratuerca |
| Propiedades | A prueba de vibración |
| Ref. | 37187.1 |
| EAN | 4251269329005 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 1,5 mm |
| Diámetro máximo de pantalla | 3 mm |
| Antitracción | Sí |
| Largo | 58,5 mm |
| Ancho | 23 mm |
| Altura | 26,7 mm |
| Tama?o del agujero | M16 |
| Adecuado para pasacables: | QVT 16 |

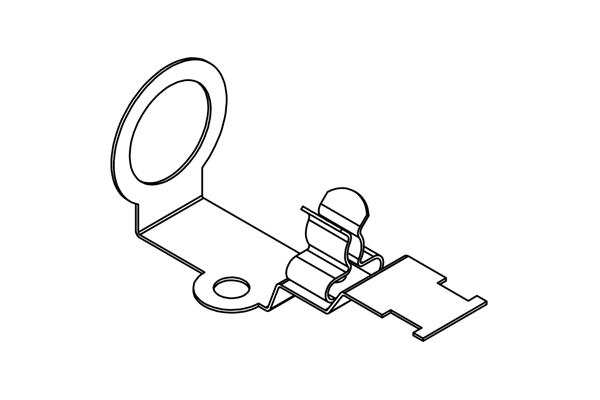

| Ref. | 37187.2 |
| EAN | 4251269329012 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 3 mm |
| Diámetro máximo de pantalla | 6 mm |
| Antitracción | Sí |
| Largo | 58,5 mm |
| Ancho | 23 mm |
| Altura | 26,7 mm |
| Tama?o del agujero | M16 |
| Adecuado para pasacables: | QVT 16 |

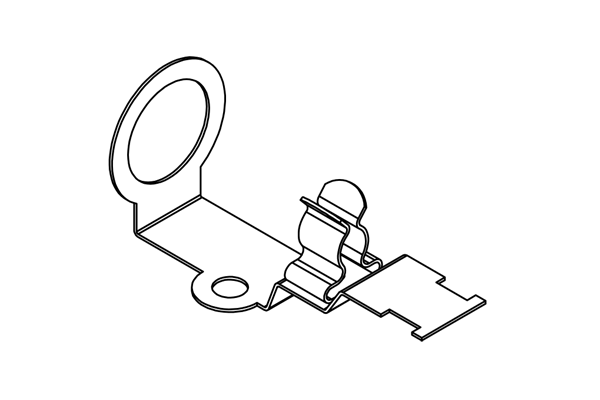

| Ref. | 37187.3 |
| EAN | 4251269329029 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 6 mm |
| Diámetro máximo de pantalla | 8 mm |
| Antitracción | Sí |
| Largo | 58,5 mm |
| Ancho | 23 mm |
| Altura | 26,7 mm |
| Tama?o del agujero | M16 |
| Adecuado para pasacables: | QVT 16 |
| Ref. | 37187.4 |
| EAN | 4251269329036 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 8 mm |
| Diámetro máximo de pantalla | 11 mm |
| Antitracción | Sí |
| Largo | 58,5 mm |
| Ancho | 23 mm |
| Altura | 26,7 mm |
| Tama?o del agujero | M16 |
| Adecuado para pasacables: | QVT 16 |

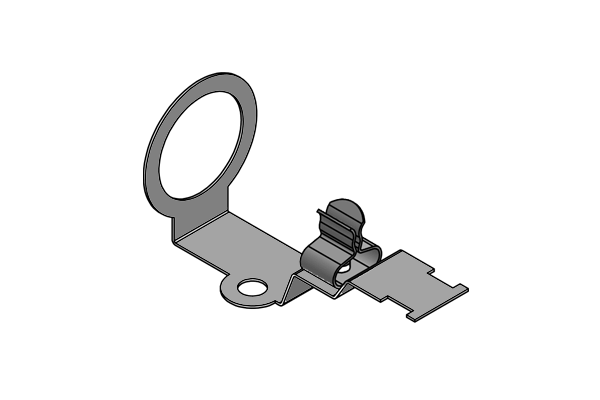

| Ref. | 37190.1 |
| EAN | 4251269335983 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 1,5 mm |
| Diámetro máximo de pantalla | 3 mm |
| Antitracción | Sí |
| Largo | 58,9 mm |
| Ancho | 27 mm |
| Altura | 31 mm |
| Tama?o del agujero | M20 |
| Adecuado para pasacables: | KVT 20, QVT 20 |
| Ref. | 37190.2 |
| EAN | 4251269335990 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 3 mm |
| Diámetro máximo de pantalla | 6 mm |
| Antitracción | Sí |
| Largo | 58,9 mm |
| Ancho | 27 mm |
| Altura | 31 mm |
| Tama?o del agujero | M20 |
| Adecuado para pasacables: | KVT 20, QVT 20 |
| Ref. | 37190.3 |
| EAN | 4251269336003 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 6 mm |
| Diámetro máximo de pantalla | 8 mm |
| Antitracción | Sí |
| Largo | 58,9 mm |
| Ancho | 27 mm |
| Altura | 31 mm |
| Tama?o del agujero | M20 |
| Adecuado para pasacables: | KVT 20, QVT 20 |

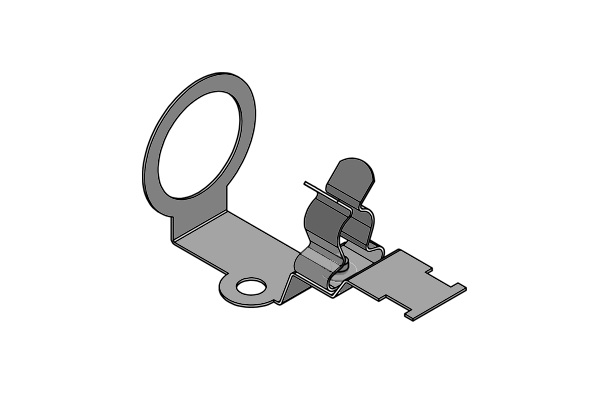

| Ref. | 37190.4 |
| EAN | 4251269336010 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 8 mm |
| Diámetro máximo de pantalla | 11 mm |
| Antitracción | Sí |
| Largo | 58,9 mm |
| Ancho | 27 mm |
| Altura | 31 mm |
| Tama?o del agujero | M20 |
| Adecuado para pasacables: | KVT 20, QVT 20 |
| Ref. | 37180.1 |
| EAN | 4251269305283 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 1,5 mm |
| Diámetro máximo de pantalla | 3 mm |
| Antitracción | Sí |
| Largo | 60 mm |
| Ancho | 36 mm |
| Altura | 39 mm |
| Tama?o del agujero | M25 |
| Adecuado para pasacables: | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
| Ref. | 37180.2 |
| EAN | 4251269305290 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 3 mm |
| Diámetro máximo de pantalla | 6 mm |
| Antitracción | Sí |
| Largo | 60 mm |
| Ancho | 36 mm |
| Altura | 39 mm |
| Tama?o del agujero | M25 |
| Adecuado para pasacables: | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
| Ref. | 37180.3 |
| EAN | 4251269305306 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 6 mm |
| Diámetro máximo de pantalla | 8 mm |
| Antitracción | Sí |
| Largo | 60 mm |
| Ancho | 36 mm |
| Altura | 39 mm |
| Tama?o del agujero | M25 |
| Adecuado para pasacables: | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |

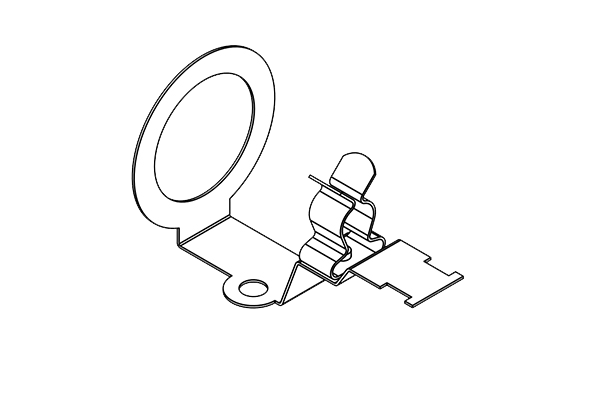

| Ref. | 37180.4 |
| EAN | 4251269305313 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 8 mm |
| Diámetro máximo de pantalla | 11 mm |
| Antitracción | Sí |
| Largo | 60 mm |
| Ancho | 36 mm |
| Altura | 39 mm |
| Tama?o del agujero | M25 |
| Adecuado para pasacables: | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
| Ref. | 37181.1 |
| EAN | 4251269305320 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 1,5 mm |
| Diámetro máximo de pantalla | 3 mm |
| Antitracción | Sí |
| Largo | 60 mm |
| Ancho | 43 mm |
| Altura | 48 mm |
| Tama?o del agujero | M32 |
| Adecuado para pasacables: | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-BES-S 32 |

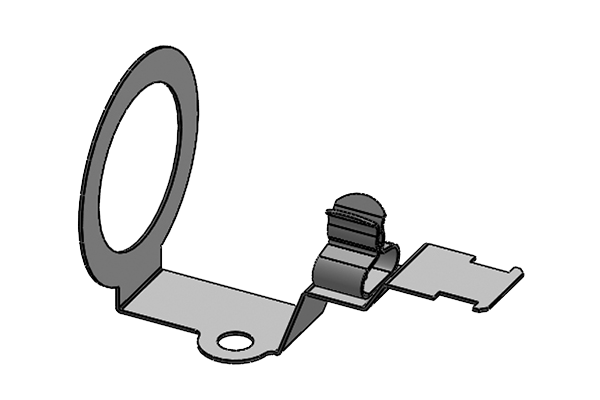

| Ref. | 37181.2 |
| EAN | 4251269305337 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 3 mm |
| Diámetro máximo de pantalla | 6 mm |
| Antitracción | Sí |
| Largo | 60 mm |
| Ancho | 43 mm |
| Altura | 48 mm |
| Tama?o del agujero | M32 |
| Adecuado para pasacables: | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32 |
| Ref. | 37181.3 |
| EAN | 4251269305344 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 6 mm |
| Diámetro máximo de pantalla | 8 mm |
| Antitracción | Sí |
| Largo | 60 mm |
| Ancho | 43 mm |
| Altura | 48 mm |
| Tama?o del agujero | M32 |
| Adecuado para pasacables: | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32 |

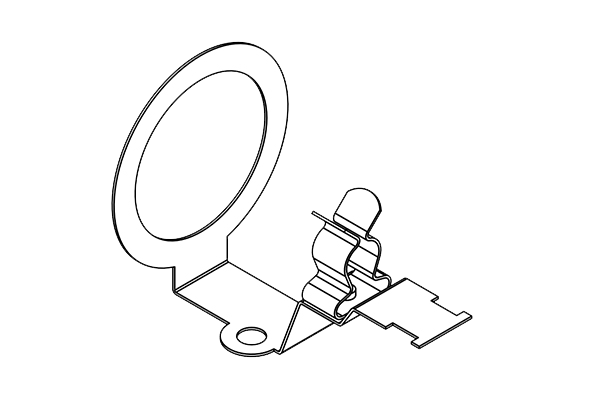

| Ref. | 37181.4 |
| EAN | 4251269305351 |
| Unidad de embalaje | 5 |
| Opciones de montaje | Fijado con contratuerca |
| Número de clips EMC | 1 |
| Tipo de clip | SKL |
| Para número máximo de cables | 1 |
| Diámetro mínimo de pantalla | 8 mm |
| Diámetro máximo de pantalla | 11 mm |
| Antitracción | Sí |
| Largo | 60 mm |
| Ancho | 43 mm |
| Altura | 48 mm |
| Tama?o del agujero | M32 |
| Adecuado para pasacables: | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32 |
